16

Русский

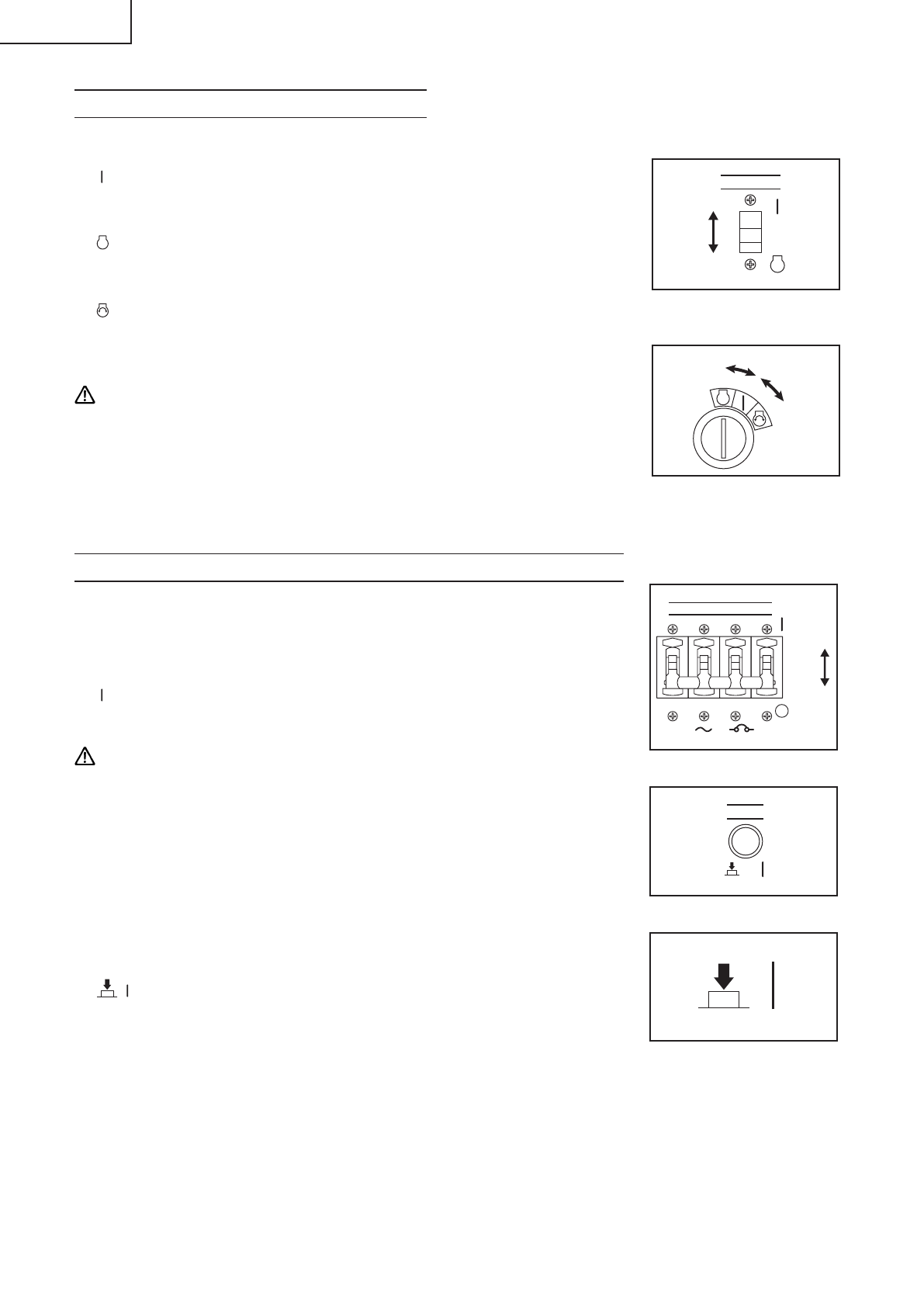

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

Выключатель зажигания прерывает цепь системы зажигания:

①

       “ON”

цепь системы зажигания замкнута.

Двигатель может быть запущен.

②

STOP

 “STOP”

цепь системы зажигания разомкнута.

Двигатель не может быть запущен.

③

   “START”

Стартовая цепь системы зажигания замкнута.

Двигатель может быть запущен.

ВНИМАНИЕ:

Как только двигатель запущен, сразу убирайте

руки от выключателя зажигания.

АВТОМАТИЧЕСКОЕ РЕЛЕ-ПРЕРЫВАТЕЛЬ ПЕРЕМЕННОГО ТОКА

Автоматическое реле-прерыватель переменного тока срабатывает

сразу, как только мощность нагрузки подключенных к генератору

электроприборов превышает максимально разрешенный или если

обнаружена утечка электротока.

①

      “ON”

②

○

 “OFF”

ВНИМАНИЕ:

Уменьшите мощность нагрузки подключенных

к генератору электроприборов, если сработал

автоматическое реле-прерыватель переменного

тока. Если автоматическое реле-прерыватель

переменного тока снова срабатывает, обратитесь

в ближайший сервисный центр Hitachi.

ТЕСТОВАЯ КНОПКА

Нажмите тестовую кнопку для проверки работы автоматического реле-

прерывателя переменного тока.

①

     “ON”

ENGINE SW

STOP

E40(3P), E50(3P), E57(3P)

STOP

E57(S3P)

Рис. 6

Рис. 7

NO FUSE BRAKER

TEST

Рис. 8

Рис. 9

Рис. 10
