19

Русский

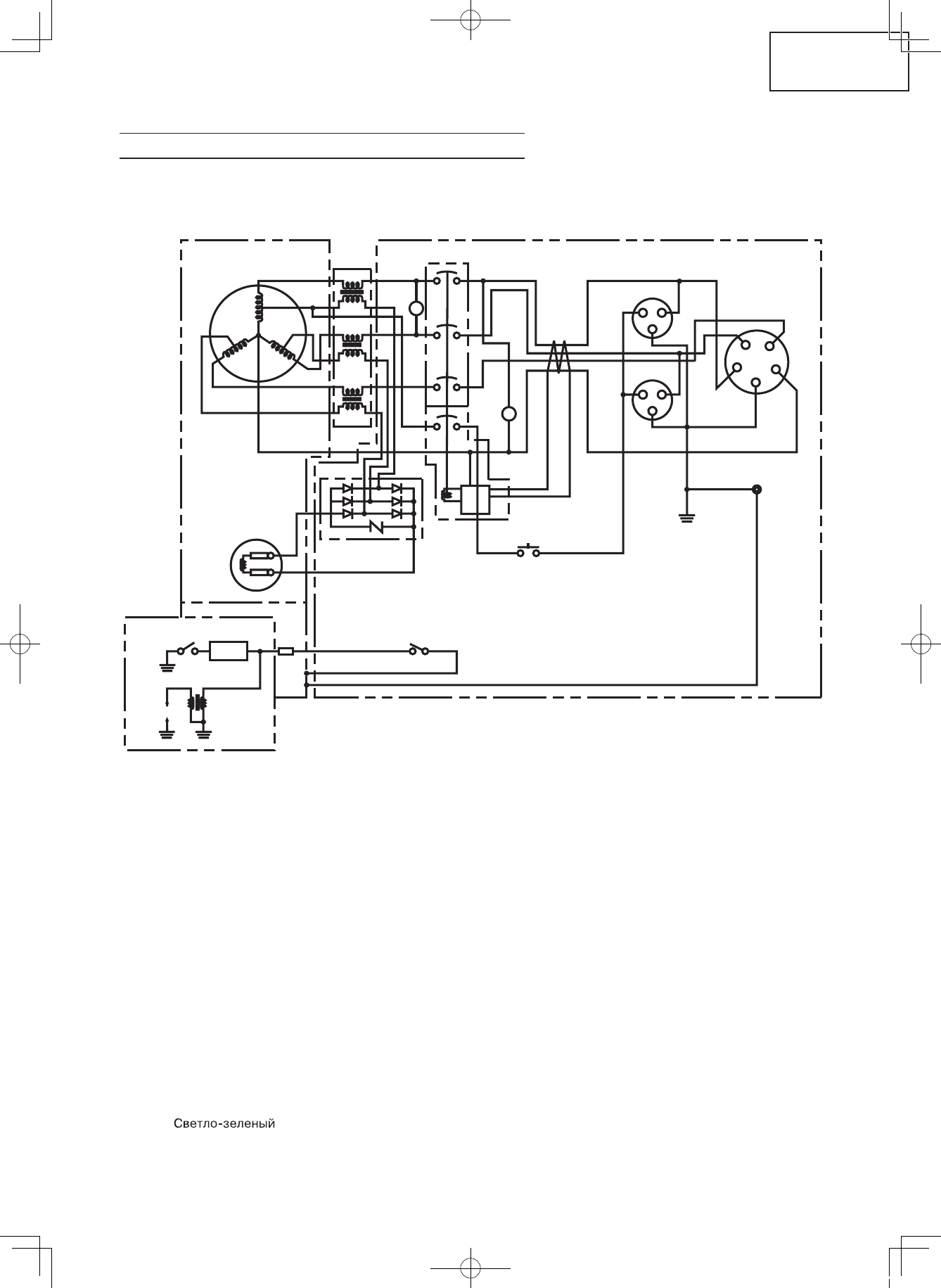

СХЕМА ЭЛЕКТРИЧЕСКОЙ ПРОВОДКИ

E40(3P), E50(3P), E57(3P)

⑭

③

⑥

④

②

⑦

⑤

①

⑮

⑫

⑳

㉕

㉖

㉓

⑩

⑪

⑨

⑨

⑧

㉚

R

R

R

B

W

W

W

V

B

B

PL

Y

G

Br

Lg

B
B

㉛

⑬

Y

G

B

W

G

G/Y

G/Y

R

G

B

W

R

㉙

Рис. 11

①

Блок ротора

②

Основная обмотка

③

Блок статора

④

Вольтметр

⑤

Индикатор работы

⑥

Автоматическое реле-

прерыватель

⑦

Автоматическое реле-

прерыватель при утечке (E.L.B.)

⑧

Электророзетка (3 фазная)

⑨

Электророзетка (1 фазная)

⑩

Заземление

⑪

Заземляющий контакт

⑫

Тестовая кнопка

⑬

Выключатель зажигания

⑭

Преобразователь

⑮

Диодный мост

⑯

Выпрямитель

⑰

Контакт дистанционного

управления

⑱

Предохранитель

⑲

Выпрямитель/регулятор

⑳

Блок масляного датчика

㉑

Аккумулятор

㉒

Обогреватель карбюратора

㉓

Реле низкого уровня масла

㉔

Первичная обмотка

㉕

Крыльчатка магнето

㉖

Свеча зажигания

㉗

Реле стартера

㉘

Мотор стартера

㉙

Альтернатор

㉚

Блок управления

㉛

Двигатель

Условное обозначение цветов проводки

B

Черный

Br

Коричневый

G

Зеленый

Gy

Серый

Gy

Се

Lg

Or

Оранжевый

R

Красный

W

Белый

Y

Желтый

B/W Черно-белый

G/Y Зелено-желтый

G/R Зелено-красный

Y/G

Желто-зеленый

03_Rus.indd 19

08.5.15 7:22:35 PM
