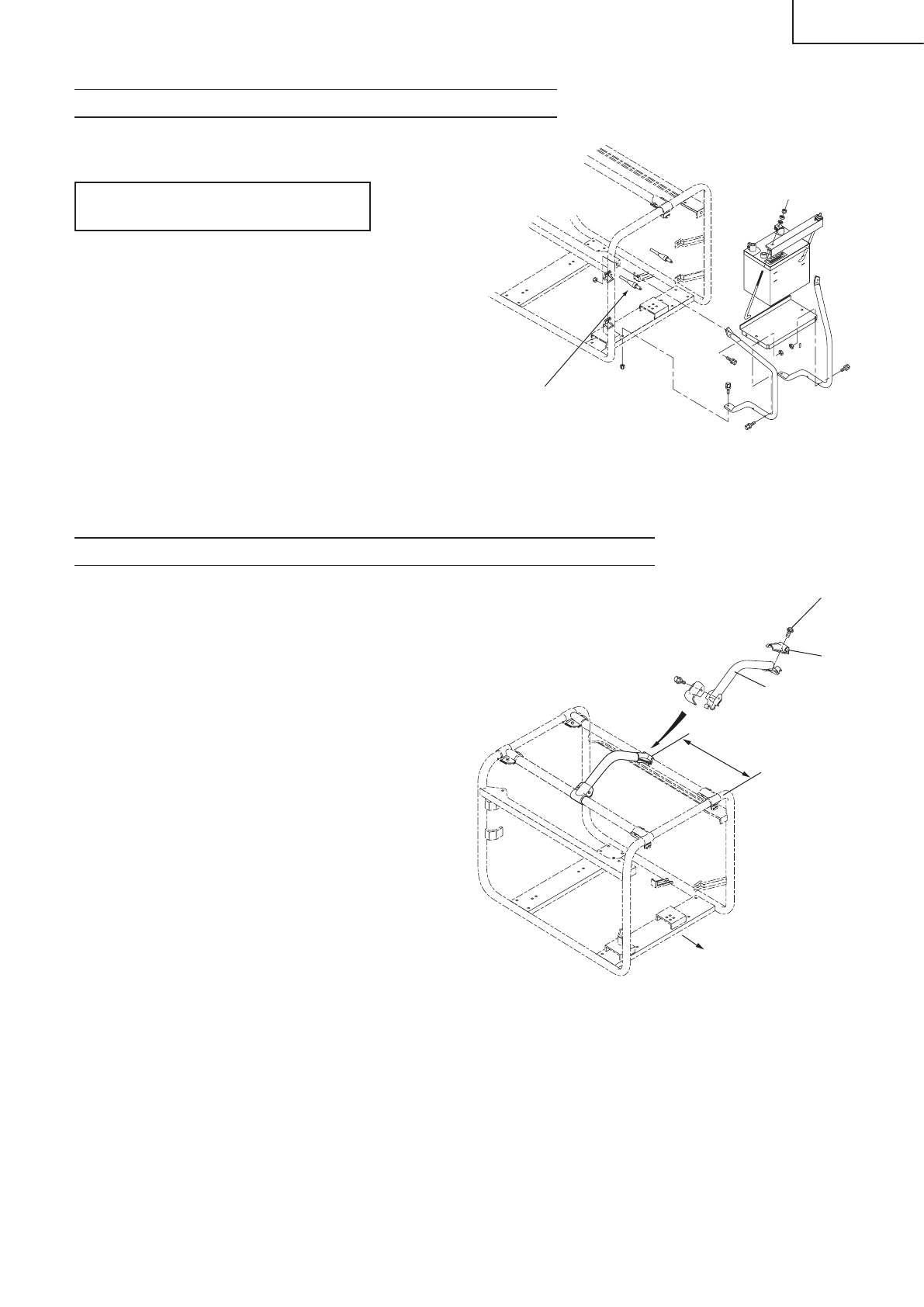

УСТАНОВКА ПОДДОНА ДЛЯ АККУМУЛЯТОРА
Рекомендуемый тип аккумулятора для модели
E57(S3P
)
Рекомендуемый тип аккумулятора
для модели: 12В, 26Ач
ПРИМЕЧАНИЕ:
Клемма подключения аккумулятора
с красным проводом должна
подсоединяться к положительному
контакту аккумулятора
(+), а с черным проводом
– к отрицательному контакту
аккумулятора (–). Никогда не
подключайте клеммы наоборот.
Убедитесь, что аккумулятор
надежно установлен на поддоне и
закреплен.
МОНТАЖ КОМПЛЕКТА ПЕРЕНОСНОЙ РУКОЯТКИ
(Oпция)
1. Размещение переносной рукоятки
③
в месте расположения центра тяжести
генератора изображено на рис.14.
2. Закрепите концы монтажных скоб
②
в
отверстиях переносной рукоятки
③
и
зафиксируйте их 4-мя болтами M6х15 мм
①
. Надежно затяните болты.
Код комплекта переносной рукоятки:
KY90077AA
UP
PE
R L
EV
EL
LO
WE
R L
EV
EL
MADE IN JAPAN
FB
Красная маркировка
Рис. 13
300 mm
± 30
mm
②
①
③
Сторона альтернатора
Рис. 14
