Hitachi E50 3Р - Инструкция по эксплуатации - Страница 10

Генераторы Hitachi E50 3Р - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

background image

10

English

E57(S3P)

㉙

⑭

③

⑥

④

②

⑦

⑤

①

⑮

⑫

⑳

㉕

㉖

㉔

㉒

㉓

⑩

⑪

⑨

⑨

⑧

㉚

R

R

R

B

W

W

W

V

B

B

Y

G

Br

Lg

G

G

G

Y/G

R

B

B

R

R

G/R

Y/G

G/Y

B

G/R

r

O

W

/

B

G

Y/G

R

R

B

W

G

B

B

Y

G

B

W

G

G/Y

G/Y

R

G

B

W

R

㉑

㉗

㉘

⑰

⑱

⑯

⑲

㉛

W G B

M

PL

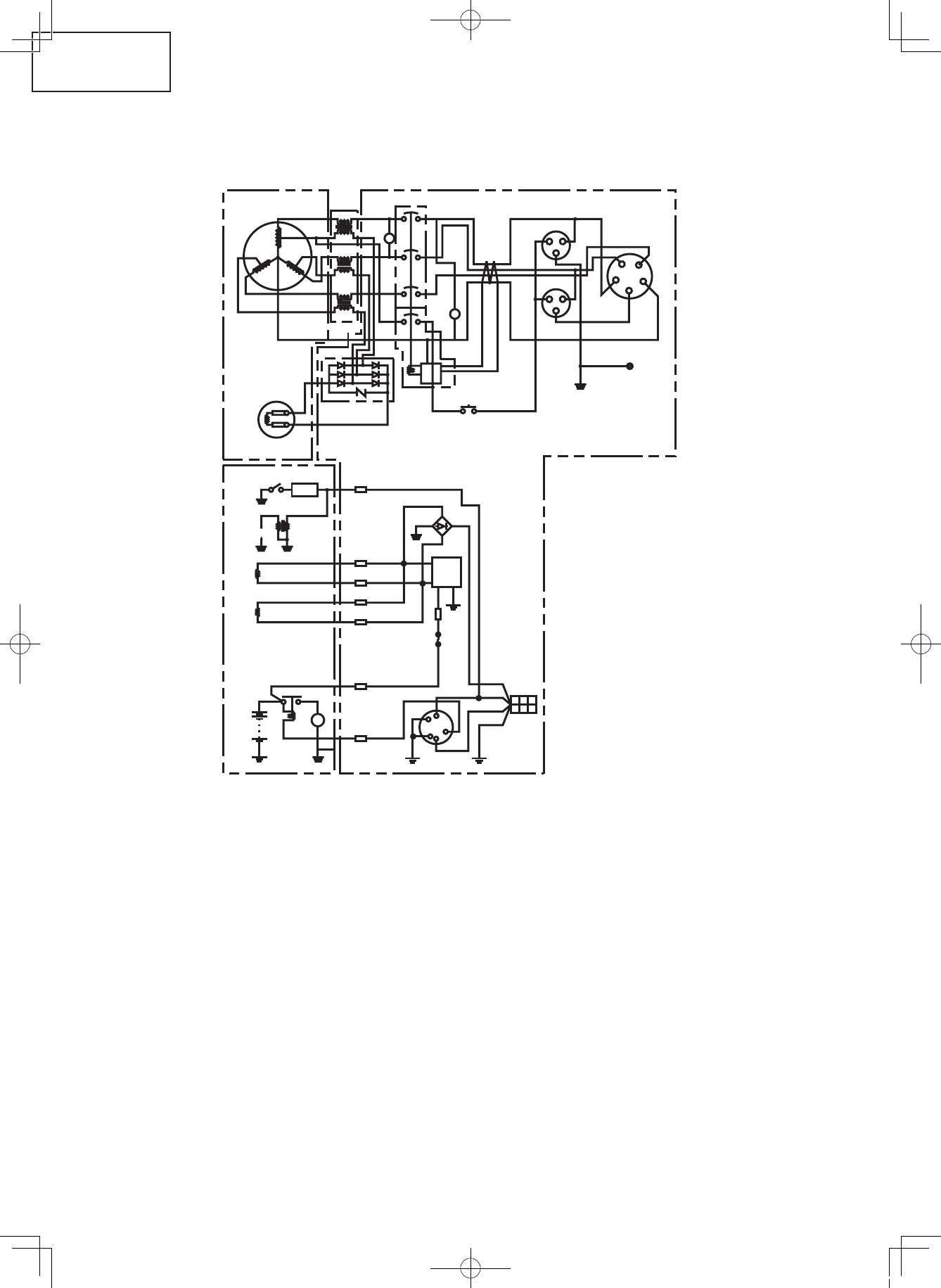

Fig. 12

①

Rotor assembly

②

Main coil

③

Stator assembly

④

Voltage meter

⑤

Pilot light

⑥

N.F.B.

⑦

Leak breaker (E.L.B.)

⑧

AC receptacle (3~)

⑨

AC receptacle (1~)

⑩

Earth

⑪

Earth terminal

⑫

Test button for E.L.B.

⑬

Engine switch

⑭

Current trans

⑮

Diode stack unit

⑯

Rectifier

⑰

Remote control terminal

⑱

Fuse

⑲

Rectifier/regulator

⑳

Oil sensor unit

㉑

Battery

㉒

Carburetor heater

㉓

Oil level switch

㉔

Charging coil

㉕

Fly wheel magneto

㉖

Spark plug

㉗

Starter relay

㉘

Starter motor

㉙

Alternator

㉚

Control box

㉛

Engine

Color code

B

Black

Br

Brown

G

Green

Gy

Gray

Lg

Light Green

Or

Orange

R

Red

W

White

Y

Yellow

B/W Black/White

G/Y Green/Yellow

G/R Green/Red

Y/G Yellow/Green
