SV - 3

2.1.  MASKINKOMPONENTER

(Fig. 1)

A.

Chassi

B.

Motor

C.

Skärenhet

D.

Bakre tömningsskydd

E.

Tömningsriktplatta på sidan (där förutsedd)

F.

Tömningsskydd på sidan (där förutsedd)

G.

Uppsamlingspåse (om förutsedd)

H.

Handtag

I.

Dödmansspak

J.

Spak för koppling av dragkraften (i förekommande fall)

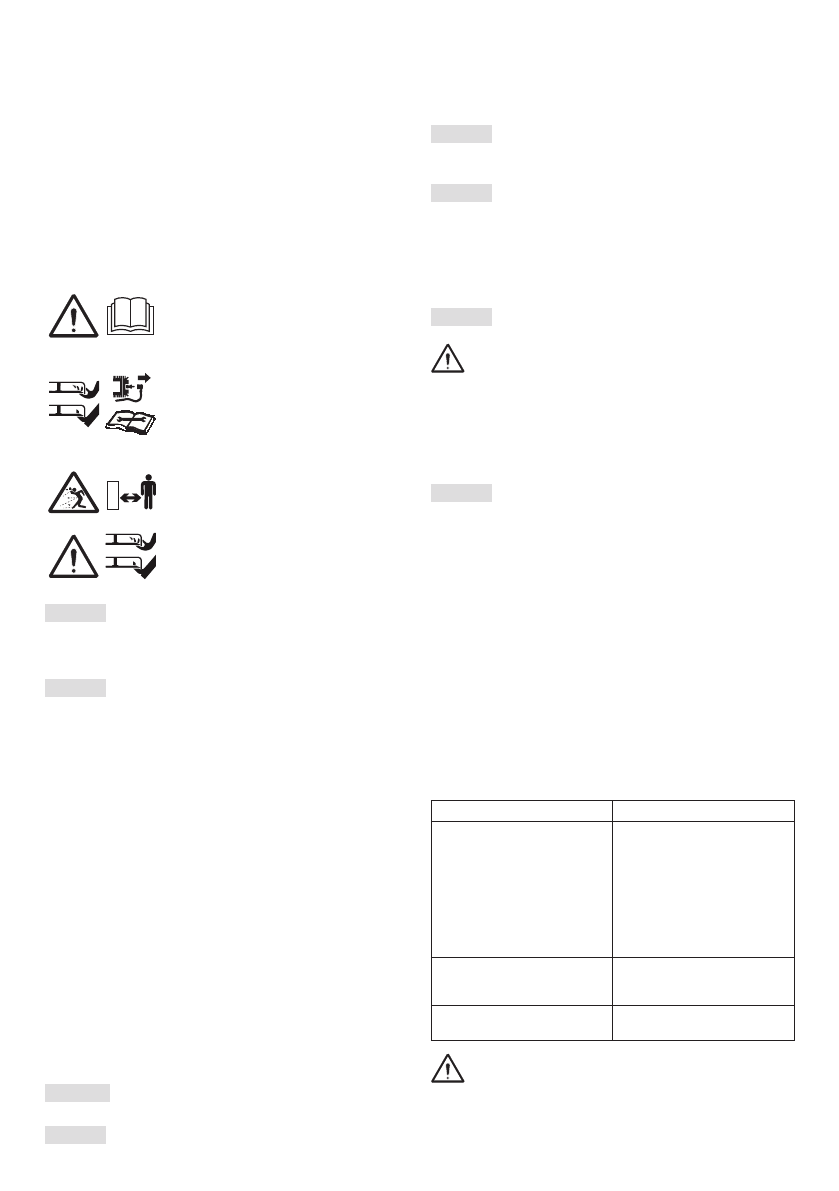

2.2.  VARNINGSSKYLTAR

VARNING:

Läs  instruktionerna  innan  maskinens 

används.
OBS:

För aldrig in händer eller fötter i utrymmet 

där  skärenheten  sitter.  Koppla  från 

tändhatten  och  läs  instruktionerna 

innan  något  som  helst  underhåll  eller 

reparation.

FARA! Risk för utslungande föremål: Håll 

personer  utanför  arbetsområdet  under 

användningen.
FARA!  Risk  för  skärsår.  Skärenhet  i 

rörelse. För aldrig in händer eller fötter i 

utrymmet där skärenheten sitter.

 VIKTIGT

 Förstörda eller oläsliga etiketter måste bytas. Beställ

nya etiketter hos din auktoriserade serviceverkstad.

3.

MONTERING

 VIKTIGT

  Uppackningen och slutförandet av monteringen ska

utföras  på  en  plan  och  stabil  yta,  med  ett  utrymme  som  är  till

-

räckligt  stort  för  att  flytta  maskinen  och  emballagen  med  hjälp

av lämpliga utrustningar.

1.

Uppackning (fig. 2)

2.

Montering och justering av handtaget (fig. 3)

3.

Montering av påsen (fig. 4)

4.

STYRREGLAGE

•  Startkommando

 -

Typ I: Handtag för manuell start (fig. 5). Gör att du kan 

starta motorn manuellt.

 -

Typ  II:  Reglage  för  elektrisk  start  med  knapp  (fig.  6). 

Gör att du kan starta motorn elektriskt.

•

Dödmansspak

Det är spaken som aktiverar inkoppling av skäraggregatet och 

framdrivningen.  Motorn  stannar  automatiskt  så  fort  spaken 

släpps upp (fig. 7).

•

Spak för koppling av dragkraft (där förutsedd)

Kopplar framdrivningen till hjulen och gör att maskinen går 

framåt (fig. 8).

 VIKTIGT

 Motorn ska alltid startas med frånkopplad fram-

drivning.

 VIKTIGT

  För att undvika skada på transmissionen, undvik att

dra maskinen bakåt med inkopplad framdrivning.

•

Reglering av klipphöjden

Genom  att  sänka  eller  lyfta  chassit  kan  gräset  klippas  på 

olika höjder. (Fig. 9)

 VIKTIGT

 Utför arbetet med stillastående skäraggregat.

5.

ANVÄNDNING AV MASKINEN

 VIKTIGT

 För instruktioner gällande motorn och batteriet (i fö

-

rekommande sätt), se motsvarande handböcker.

5.1.  FÖRBEREDELSER

Ställ maskinen horisontellt och stabilt på marken.

•

Tankning och påfyllning

 VIKTIGT

 Maskinen tillhandahålls utan motorolja och bränsle.

Bränsle ska fyllas på när apparaten står still och

utan tändhatten.

Fyll  på  bränsle  och  kontrollera/fyll  på  motorolja  på  de  sätt 

och  enligt  de  försiktighetsåtgärder  som  anges  i  motorns 

instruktionsbok.

•

Inställning av maskinen inför arbetet

 VIKTIGT

 Utför arbetet med stillastående skäraggregat.

Den här maskinen gör att du kan klippa gräset på olika sätt;

•

Förinställning för klippningen och uppsamlingen av gräs 

i uppsamlingspåsen (fig. 10)

•

Förinställning för klippningen och bakre tömning av gräs 

på marken (fig. 11)

•

Förinställning för klippning och malning av gräs (funktionen 

“mulching”) (fig. 12)

•

Förinställning för klippningen och sidoutkast av gräs på 

marken (fig. 13)

5.2.  SÄKERHETSKONTROLLER

•

Kontrollera  att  alla  motorkomponenter  är  hela  och  har 

monterats på rätt sätt;

•

Försäkra  dig  om  att  alla  fästanordningar  är  korrekt 

åtdragna;

•

Håll alla maskinytor rena och torra.

Åtgärd

Resultat

1.

Starta maskinen.

2.

Släpp  bromsspak  för  motor/

skärenhet.

1.

Skärenheten  ska  sättas  i 

rörelse.

2.

Spakarna  ska  automatiskt 

och  snabbt  gå  tillbaka  till 

friläget,  motorn  ska  släckas 

och  skärenheten  ska  stanna 

upp inom några sekunder.

1.

Starta maskinen.

2.

Aktivera spaken för dragkraft.

3.

Släpp spaken för dragkraft.

2.  Maskinen matas fram.

3.  Maskinen stannar.

1.

Provkörning.

1.

Ingen onormal vibration. Inget 

onormalt ljud.

Om  vilket  som  helst  resultat  skiljer  sig  från  de

som anges i tabeller kan maskinen inte användas!

Kontakta  en  serviceverkstad  för  att  kontrollera

fallet och för en eventuell reparation.
