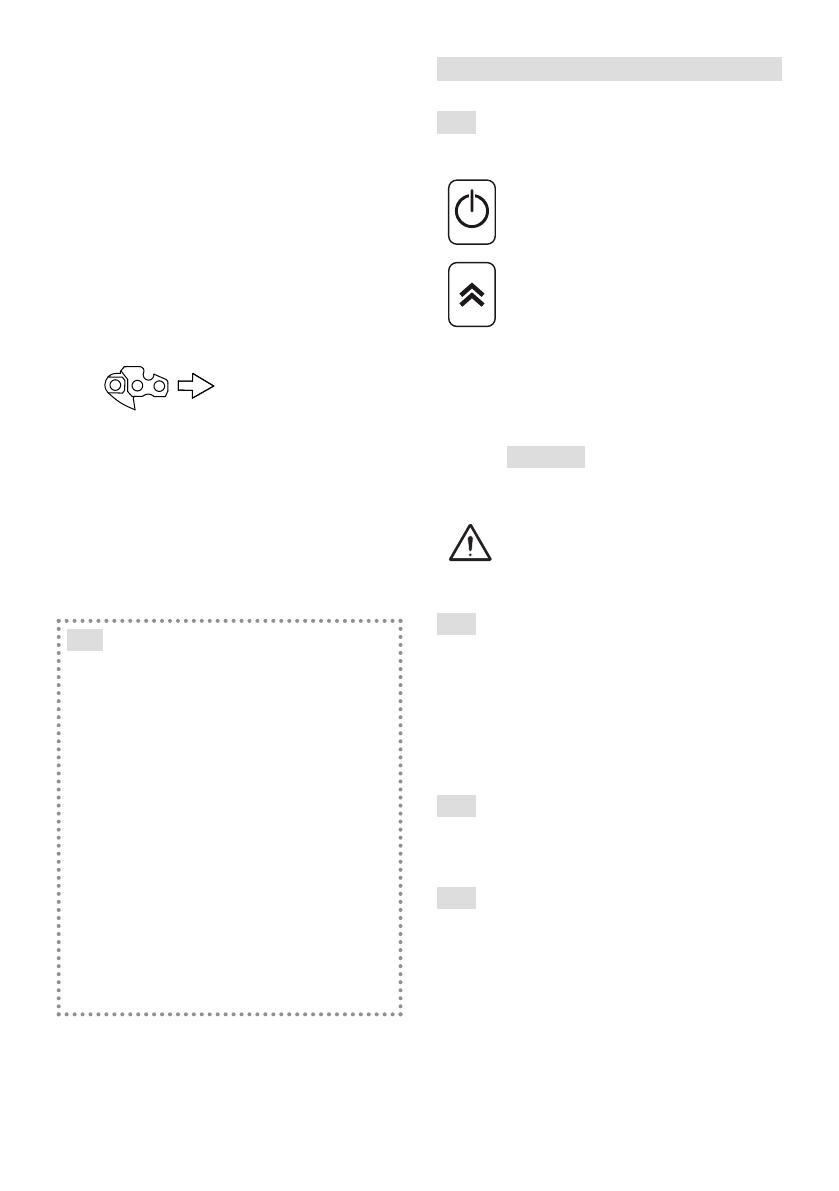

SV - 9
1.
Använd nyckeln som medföljer och
skruva loss muttrarna (Fig. 3.A) och
ta bort kedjans kåpa (Fig. 3.B), för att
nå kedjehjulet och svärdets säte.
2.
Montera svärdet (Fig. 4.A) genom att sät
-
ta i pinnskruvarna (Fig. 4.B) i öppningen
(Fig. 4.C) och trycka det bakåt på maskinen.
3.
Kontrollera att kedjespännartappen
(Fig. 4.D) har satts i riktigt i motsvaran
-
de hål på svärdet. I annat fall, använd en
skruvmejsel för kedjespännarskruven
(Fig. 4.E), tills tappen har skruvats i riktigt.
4.
Luta maskinen för att underlätta ked
-
jans införsel runt kedjehjulet (Fig. 5).
5.
Montera kedjan (Fig. 6.A) runt kedjehjulet
(Fig. 6.B) och längs svärdets spår (Fig. 6.C),
och se till att respektera rörelseriktningen.
Kedjans
rörelseriktning
6.
Om spetsen på svärdet har ett noshjul,
se till att kedjans drivlänkar har satts i
riktigt i noshjulets öppningar (Fig. 7).
7.
Montera tillbaka kåpan (Fig. 8.A), utan
att dra åt muttrarna fullständigt.
8.
Använd kedjespännarskruven
(Fig. 9) tills rätt spänning av ked
-
jan uppnås (Fig.10) (avs. 6.1.3).
9.
Genom att hålla svärdet lyft, dra åt
kåpans muttrar ända in med hjälp
av nyckeln som ingår (Fig. 11).
4.3 FÖRBEREDELSE AV
BATTERIRYGGSÄCKEN
(I FÖREKOMMANDE FALL)
Batteriryggsäcken levereras redan
monterad (Fig.1.M) och kan frigöras från
hängselhållaren (Fig. 12) och bäras för hand.
Tryck på de två övre knapparna för att
lossa batteriryggsäcken (Fig. 12.A).
Batterifacken sitter på båda sidorna
i ryggsäcken (Fig. 13).
På höger sida i ryggsäcken finns:
•
kabeluttaget (Fig. 14.A);
•
batteriväljaren (fig. 14.B);
•
ett USB-uttag för laddning av andra
anordningar (elektriska verktyg).
För att undvika lösa kablar finns det hål
på båda sidorna och i det bakre området
genom vilka du kan dra nätkabeln.
5. KONTROLLREGLAGE
5.1 SÄKERHETSKNAPP (INKOPP-
LINGS-/URKOPPLINGSENHET)
Tryck på säkerhetsknappen
(Fig. 15.A) för aktivering och
inaktivering av maskinens elkrets och
motsvarande lysdiod (Fig. 15.B).
Tryck på hastighetsknappen
(Fig. 15.C) för att bestämma
skärhastigheten och de två
motsvarande lysdioderna tänds
(Fig. 15.D). Om arbetet avbryts (utan
att maskinen stängs av) startar den om
med den tidigare inställda hastigheten.
Släckta ljus: elkretsen är helt urkop
-
plad (OFF).
VIKTIGT
Under förflyttningarna,
håll aldrig fingret på knappen för
att undvika en oavsiktlig start.
Ikonen “Varning” (Fig. 15.E)
tänds vid ett fel på maskinen (se
felsökningstabellen, avs. 14).
5.2 GASREGLAGETS STYRSPAK
Används för att sätta igång kedjan.
Gasreglagets styrspak (Fig. 16.A) kan endast
aktiveras när gasreglagets låsknapp trycks ner
(Fig. 16.B).
Skärenheten stannar automatiskt upp när gasreg
-
lagets styrspak släpps.
5.3 GASREGLAGETS LÅSKNAPP
Gasreglagets låsknapp (Fig. 16.B) gör att gasreg
-
lagets styrspak kan aktiveras (Fig. 16.A).
5.4 KEDJEBROMS
Det är en säkerhetsbromssystem som blockerar
kedjans rörelse vid kast under arbetet. Kast inträf
-
far efter en onormal kontakt med värdets ända,
som skapar en våldsam förflyttning uppåt och
leder till att handen slår emot det främre skyddet
(Fig. 1.D).
För att koppla ur kedjebromsen måste den frigö
-
ras för hand.
