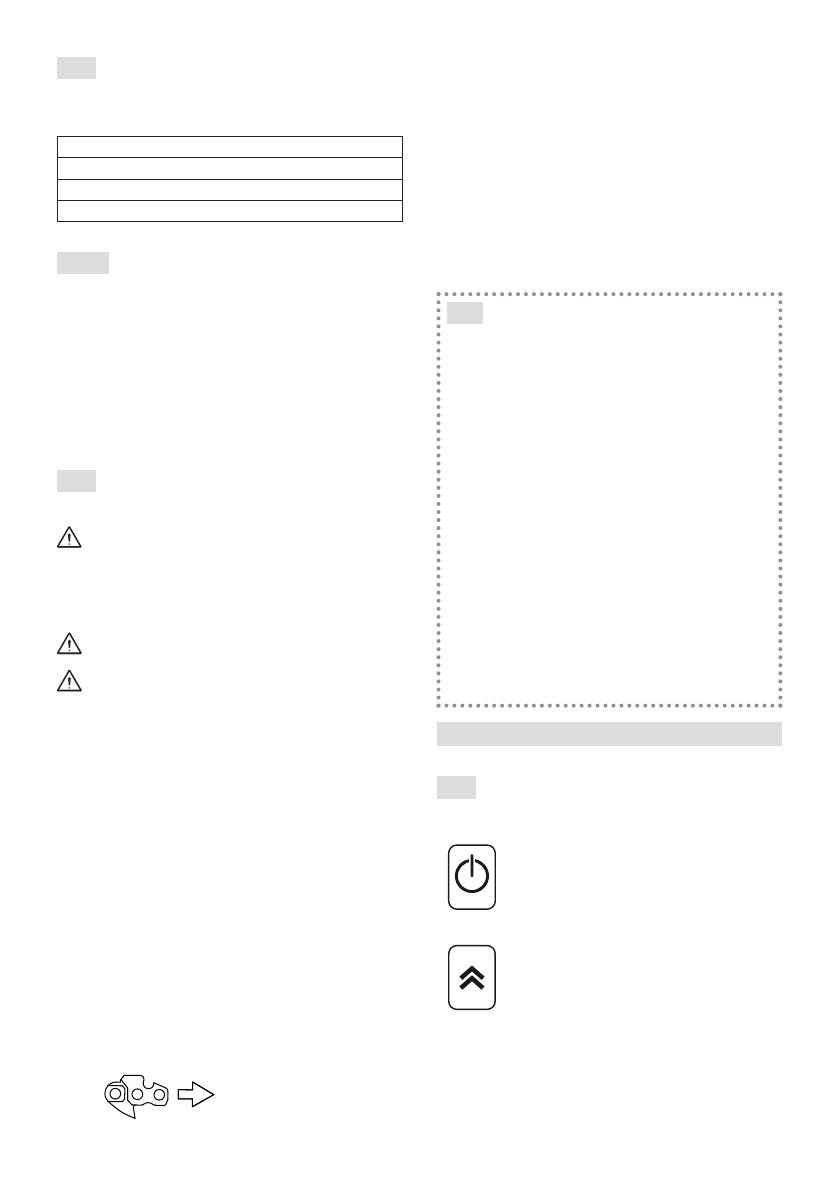

RO - 9
4.1 COMPONENTE PENTRU MONTAJ
În ambalaj sunt incluse componentele pentru
montaj enumerate în tabelul de mai jos:
Bară de ghidaj dotată cu protecție
Lanț dințat
Cheie
Documente
4.1.1 Dezambalarea
1.
Deschideți cutia cu grijă, fiind atenți
să nu pierdeți componentele.
2.
Consultați documentele din cutie,
inclusiv aceste instrucțiuni.
3.
Scoateți din cutie toate
elementele nemontate.
4.
Scoateți mașina din cutie.
5.
Eliminați cutia și ambalajele
conform reglementărilor locale.
4.2 MONTAREA BAREI DE GHIDAJ
ȘI A LANŢULUI DINŢAT
Purtați întotdeauna mănuși de
protecție solide când manipulați bara
și lanțul. Fiți foarte atenți la montarea
barei și lanțului, pentru a nu afecta
siguranța și eficienta mașinii; în caz de
neclarități, adresați-vă vânzătorului.
Executați toate operațiunile
după îndepărtarea bateriei.
Mai înainte de a monta bara, asigurați-
vă că frâna de lanț nu este cuplată (par. 5.4).
1.
Folosind cheia din dotare, deșurubați piulițele
(Fig. 3.A) și îndepărtați carterul de protecție
a lanțului (Fig. 3.B) pentru a avea acces la
pinionul de antrenare și la locașul barei.
2.
Montați bara (Fig. 4.A) introducând
prezoanele (Fig. 4.B) în canelură (Fig. 4.C) și
împingeți-o înspre spatele corpului mașinii.
3.
Asigurați-vă că știftul întinzătorului de
lanț (Fig. 4.D) este introdus corect în
orificiul corespunzător al barei; în caz
contrar, folosiți o șurubelniță pe șurubul
întinzătorului de lanț (Fig. 4.E), până
la introducerea completă a știftului.
4.
Înclinați mașina pentru a facilita introducerea
lanțului în jurul pinionului (Fig. 5).
5.
Montați lanțul (Fig. 6.A) în jurul pinionului
de antrenare (Fig. 6.B) și de-a lungul
ghidajelor barei (Fig. 6.C), fiind atenți
să respectați sensul de alunecare.
Sensul de deplasare
a lanțului
6.
Dacă vârful lamei este dotat cu pinion
limitator de cursă, aveți grijă ca zalele
de antrenare a lanțului să se insereze
corect în locașurile pinionului (Fig. 7).
7.
Montați la loc capacul (Fig. 8.A)
fără a extrage complet piulițele.
8.
Acționați corespunzător asupra
șurubului întinzătorului de lanț
(Fig. 9) până când tensiunea lanțului
(Fig.10) este corectă (par. 6.1.3).
9.
Ţinând bara ridicată, strângeți
piulițele carterului până la capăt, cu
ajutorul cheii din dotare (Fig. 11).
4.3 PREGĂTIREA RUCSACULUI
PORTBATERII (DACĂ
ESTE PREVĂZUT)
Rucsacul portbaterii este furnizat
deja asamblat (Fig.1.M) și poate fi
detașat de suportul de pe bretele
(Fig. 12) și transportat manual.
Pentru a detașa rucsacul portbaterii apăsați
cele două butoane superioare (Fig. 12.A).
Compartimentele pentru baterii se află pe
cele două laterale ale rucsacului (Fig. 13).
În partea dreaptă a rucsacului sunt prezente:
•
priza de cablu (Fig. 14.A);
•
selectorul bateriei (Fig. 14.B);
•
o priză USB pentru încărcarea altor
dispozitive (scule electrice)
Pentru a evita prezența unui cablu liber, pe
ambele părți laterale și în spate există spații
prin care se trece cablul de alimentare.
5. COMENZI DE CONTROL
5.1 BUTON DE SIGURANŢĂ (DISPOZITIV
DE ACTIVARE/DEZACTIVARE)
La apăsarea butonului de
siguranță (Fig. 15.A), circuitul
electric al mașinii se activează
și se dezactivează, iar ledul
corespunzător se aprinde (Fig. 15.B).
La apăsarea butonului de viteză
(Fig. 15.C) se definește viteza de
tăiere și se aprind cele 2 leduri
corespunzătoare (Fig. 15.D). În cazul
în care activitatea este întreruptă (fără
a opri mașina), aceasta va reporni la
viteza setată anterior la repornire.
