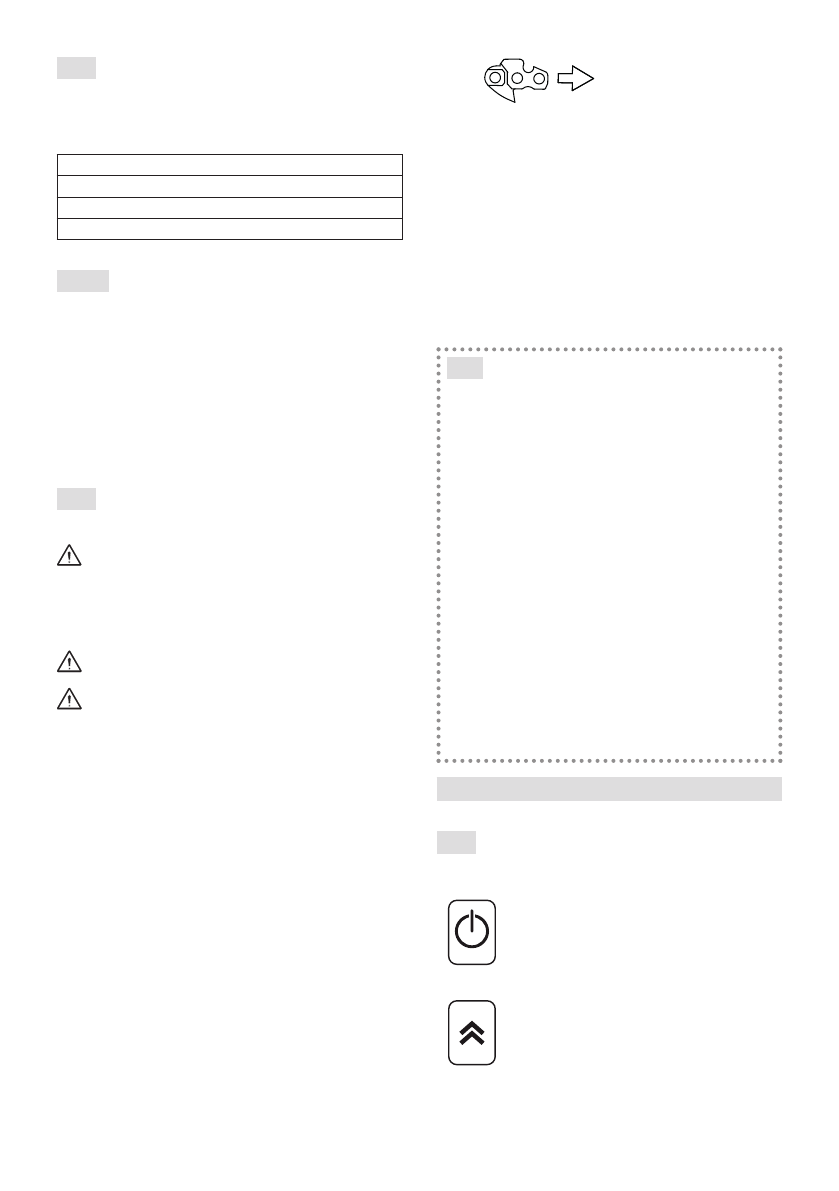

SK - 9
4.1 JEDNOTLIVÉ ČASTI PRE MONTÁŽ
V obale sa nachádzajú aj komponenty
pre montáž, uvedené v zozname,
v nasledujúcej tabuľke:
Vodiaca lišta vybavená príslušným krytom
Ozubená reťaz
Kľúč
Dokumentácia
4.1.1 Rozbalenie
1.
Opatrne otvorte obal a venujte pozornosť
zabráneniu straty jednotlivých častí.
2.
Prečítajte si dokumentáciu, ktorá sa
nachádza v škatuli, vrátane tohto návodu.
3.
Vyberte zo škatule všetky
nenamontované časti.
4.
Vyberte stroj zo škatule.
5.
Škatuľu a obaly zlikvidujte v súlade
s miestnou legislatívou.
4.2 MONTÁŽ VODIACEJ LIŠTY
A OZUBENEJ REŤAZE
Pri každej manipulácii s vodiacou
lištou a reťazou používajte silné pracovné
rukavice. Venujte maximálnu pozornosť
montáži vodiacej lišty a reťaze, aby ste
nenarušili bezpečnosť a účinnosť stroja; v
prípade pochybností sa obráťte na Predajcu.
Všetky uvedené úkony vykonávajte
po vybratí akumulátora.
Pred montážou vodiacej lišty sa uistite,
že brzda reťaze nie je zaradená (ods. 5.4).
1.
S použitím kľúča z výbavy odskrutkujte
matice (obr. 3.A) a odmontujte ochranný kryt
reťaze (obr. 3.B), aby sa umožnil prístup k
hnacej reťazi a k uloženiu vodiacej lišty.
2.
Namontujte vodiacu lištu (obr. 4.A)
zasunutím závrtných skrutiek (obr. 4.B)
do drážky (obr. 4.C) a zatlačte ju
smerom k zadnej časti tela stroja.
3.
Skontrolujte, či sa kolík napínača reťaze
(obr. 4.D) správne zasunul do príslušného
otvoru vo vodiacej lište; v opačnom
prípade vhodne nadstavte pomocou
skrutky napínača reťaze (obr. 4.E)
až do úplného zasunutia kolíka.
4.
Nakloňte stroj kvôli uľahčeniu uloženia
reťaze okolo reťazovky (obr. 5).
5.
Namontujte reťaz (obr. 6.A) okolo hnacej
reťazovky (obr. 6.B) a pozdĺž vedenia
vodiacej lišty (obr. 6.C), a dbajte pritom,
aby bol zachovaný smer posuvu.
Smer posuvu reťaze
6.
Keď je hrot vodiacej lišty vybavený
hnaným ozubeným kolesom, venujte
pozornosť tomu, aby sa unášacie články
reťaze správne zasunuli do priestorov
v ozubenom koliesku (obr. 7).
7.
Namontujte späť ochranný kryt (obr. 8.A)
bez úplného dotiahnutia matíc.
8.
Prostredníctvom skrutky napínača reťaze
(obr. 9) napnite reťaz až do dosiahnutia
správneho napnutia (obr. 10) (ods. 6.1.3).
9.
Pridržte vodiacu lištu nadvihnutú a
dotiahnite na doraz matice ochranného
krytu s použitím kľúča z výbavy (obr. 11).
4.3 PRÍPRAVA VAKU NA ULOŽENIE
AKUMULÁTOROV (AK SA POUŽÍVA)
Vak na uloženie akumulátorov sa
dodáva už zložený (obr. 1.M) a je
možné ho odpojiť od ramenných
popruhov (obr. 12) a prenášať ručne.
Vak na uloženie akumulátorov uvoľníte
stlačením dvoch horných tlačidiel (obr. 12.A).
Priehradky na akumulátory sú umiestnené
na oboch stranách vaku (obr. 13).
Na pravej strane vaku sa
nachádzajú tieto časti:
•
Káblová priechodka (obr. 14.A);
•
volič akumulátora (obr. 14.B);
•
USB zásuvka na nabíjanie ďalších
zariadení (elektrické náradie).
Aby sa zabránilo uvoľneniu kábla, na oboch
stranách a v zadnej časti sa nachádzajú
priechody, cez ktoré je vedený napájací kábel.
5. OVLÁDACIE PRVKY
5.1 BEZPEČNOSTNÉ TLAČIDLO
(ZAPÍNACÍ / VYPÍNACÍ PRVOK)
Stlačením poistného tlačidla
(obr. 15.A) sa zapína a vypína
elektrický obvod zariadenia a
rozsvecuje sa odpovedajúca
LED (obr. 15.B).
Stlačením tlačidla rýchlosti (obr. 15.C)
sa určí rýchlosť rezu a rozsvietia sa 2
kontrolky ľad (obr. 15.D). Ak je práca
prerušená (bez toho, aby sa stroj
vypol), po opätovnej aktivácii sa znovu
spustí s skôr nastavenou rýchlosťou.
