27

русский

паспорт технического изделия

газовый духовой шкаф

вид снизу

винт

инжектор

задняя часть

передняя часть

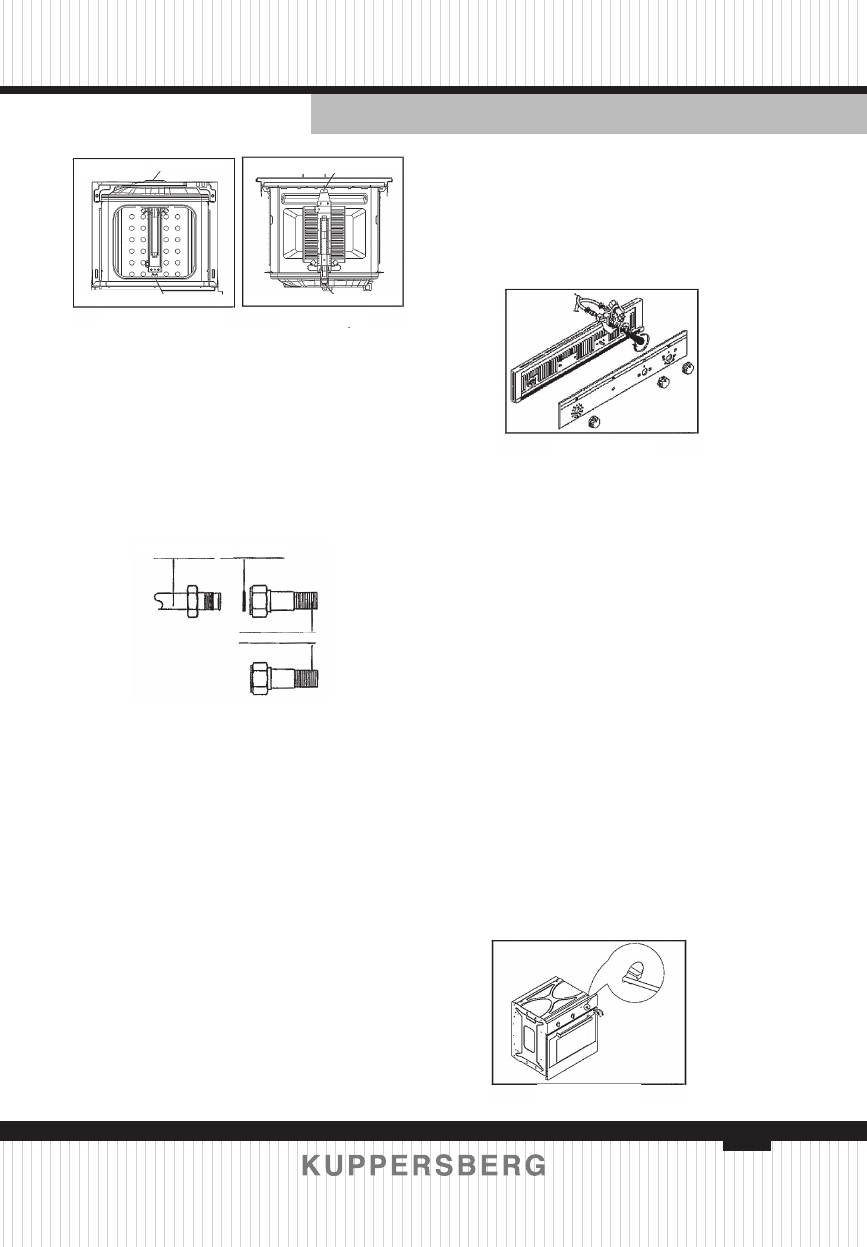

Замена инжектора горелки

Убедитесь,  что  духовой  шкаф  от-

ключен от сети электропитания.

Полностью откройте дверь духово-

го шкафа.

Снимите  горелку,  выкрутив  кре-

пежные  винты,  затем  выкрутите  ин-

жектор и замените его. Снова собери-

те горелку.

вид сверху

задняя часть инжектор

винт

передняя часть

гибкий шланг

кольцо

газовое соединение

мальное  положение  и  отрегулируйте

минимальное  положение  обходного

клапана  так,  чтобы  обеспечивалось

стабильное  пламя.  Выполните  данное

действие при закрытой двери духово-

го шкафа.

рис. 4

рис. 5

Для  регулировки  обходного  вин-

та  используйте  плоскую  отвертку.

При  переходе  со  сжиженного  газа  на

природный  газ  для  регулировки  ми-

нимального  пламени  достаточно  ос-

лабить  винт  на  несколько  оборотов.

Важно:  после  регулировки  конфорки

убедитесь,  что  минимальное  пламя

поддерживается.  Для  этого  периоди-

чески открывайте и закрывайте дверь.

Если  пламя  погаснет,  отрегулируйте

обходной клапан.

По  завершении  операций  (после

замены инжектора, регулировки пода-

чи  воздуха  и  минимального  пламени)

отключите  духовой  шкаф,  замените

заводскую  табличку  (на  новую  с  ука-

занием  нового  используемого  газа),  и

запечатайте  ее  уплотняющим  воском

или аналогичным материалом.

Регулировка минимального

пламени

Термостат  духового  шкафа  осна-

щен  обходным  клапаном  минималь-

ного  пламени.  При  изменении  типа

газа  необходимо  выполнить  следую-

щие операции:

Если  передняя  панель  стеклянная,

ее  необходимо  снять,  выкрутив  два

крепежных винта (Рис. 4).

Если  передняя  панель  металличе-

ская,  минимальное  пламя  может  быть

отрегулировано  через  отверстие,  рас-

положенное слева от ручек (Рис. 5).

Включите  духовой  шкаф  и  дай-

те  ему  поработать  на  максимальной

температуре  не  менее  30  минут.  По-

верните  ручку  термостата  в  мини-
