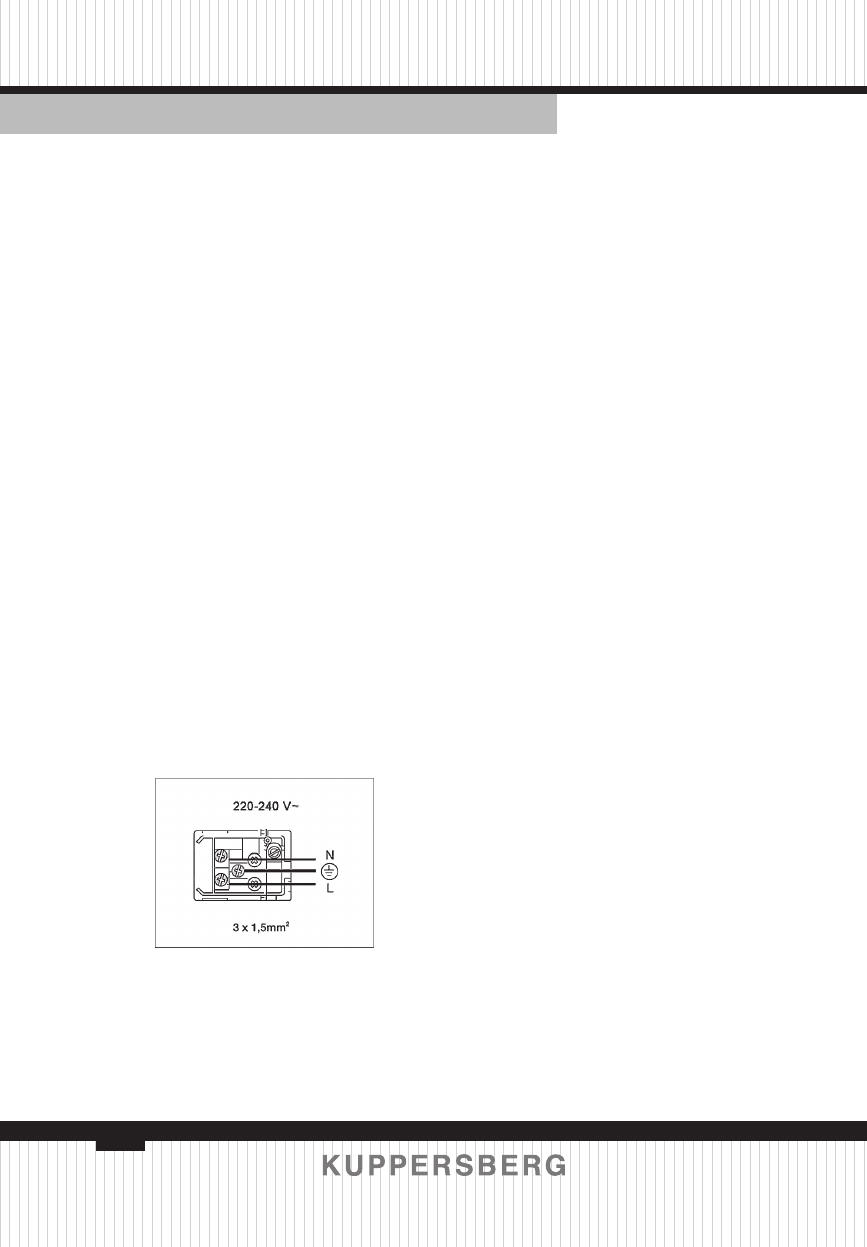

Подключение  производится  следу-

ющим образом: Желто-зеленый прово-

дник  подсоединяется  к  клемме  с  сим-

волом  «E»  или  символом  заземления,

или  же  к  клемме  зеленого  или  желто-

зеленого цвета. Синий проводник под-

соединяется к клемме с символом «N»

или клемме синего или черного цвета.

Коричневый  проводник  подсоеди-

няется  к  клемме  с  символом  «L»  или

клемме  коричневого  или  красного

цвета.  Коричневый  проводник  подсо-

единяется  к  клемме  с  символом  «L»

или клемме коричневого или красного

цвета.

ПРИМЕЧАНИЕ:

Электрическая  розетка  должна

располагаться  в  легкодоступном  ме-

сте  рядом  с  оборудованием.  В  случае

если  розетку  необходимо  переме-

стить,  работы  должны  проводиться  с

учетом  характеристик,  приведенных

в разделе «Технические данные». При

этом необходимо учитывать цветовую

маркировку проводников и плотно за-

тягивать винты.

ПОДКЛЮЧЕНИЕ
К ИСТОЧНИКУ гАЗА

Система  газоснабжения  должна  со-

ответствовать  действующим  местным
нормам.

Тип  газа,  на  который  настроен  ду-

ховой  шкаф,  указан  на  фирменной

табличке,  расположенной  на  нижнем

переднем  торце  духового  шкафа  (вид-

на при открытой двери) и на упаковке.

Перед  подключением  необходимо

отрегулировать  духовой  шкаф  на  тип

газа,  используемый  в  местной  сети  га-

зоснабжения.

Соединение газовой трубы и впуск-

ного  газового  патрубка  производится

одним из следующих способов (см. чер-

теж внизу страницы):



 с помощью муфты без уплот-

нительного  кольца  (коническая  муфта

духового шкафа: ISO R 7)



  с  использованием  входяще-

го в комплект металлического уплотни-

тельного кольца.

Внимание:

  После  завершения  ра-

бот  убедитесь  в  отсутствии  утечек  газа.

Для  проверки  отсутствия  утечек  газа

используйте  мыло  и  воду  или  другую

жидкость,  пригодную  для  этих  целей.

Не используйте для поиска утечек газа

открытое пламя.

Предупреждение:

  присоединение

гибких резиновых шлангов к выходно-

му патрубку запрещено, так как они не

допускают проверки.

Настройка в зависимости

от типа используемого газа

Регулировка конфорки на использо-

вание  различных  типов  газа  произво-

дится  описанным  ниже  образом:  Убе-

дитесь,  что  духовой  шкаф  отключен  от

сети электропитания.

Полностью откройте дверь духового

шкафа  и  снимите  нижнюю  часть  духо-

вого шкафа. Снимите горелку, выкрутив

крепежные винты, затем выкрутите ин-

жектор и замените его.

Снова  соберите  грелку  и  нижнюю

часть духового шкафа.
