Инструкции по встраиванию в нишу

Д л я   о б е с п е ч е н и я   п ра в и л ь н о й   р а б о т ы
в с т р о е н н о го   д у хо в о го   ш к а ф а   к у хо н н а я
мебель и  ниша для встраивания духового
шкафа должны иметь соответствующие
размеры.
В   с о о т в е т с т в и и   с   д е й с т ву ю щ и м и
т ех н и ч е с к и м и   н о р м а м и   в с е   д е та л и ,
о б е с п е ч и в а ю щ и е   з а щ и т у   ч е л о в е к а   о т
с л у ч а й н о го   п р и ко с н о в е н и я   к
т о ко п р о в од я щ и м и   и   в н у т р е н н и м
функциональным компонентами изделия,
должны быть закреплены так крепко, чтобы
их нельзя было снять без специального
инструмента.
Это относится и к качеству крепления
изделия в начале и в конце столешницы.
В результате встраивания изделия в нишу
должна быть гарантирована безусловная
з а щ и та   ч е л о в е к а   о т   с л у ч а й н о го
прикосновения к электропроводникам.
При этом после установки задняя или одна
из боковых стенок духового шкафа должна
находиться рядом с более высокой мебелью,
прибором или стеной. Другая же боковая
с т е н к а   д у хо в о го   ш к а ф а   в   э т о м   с л у ч а е
д ол ж н а   н а ход и т ь с я   н а   од н о м   у р о в н е   с
мебелью или другим бытовым прибором.

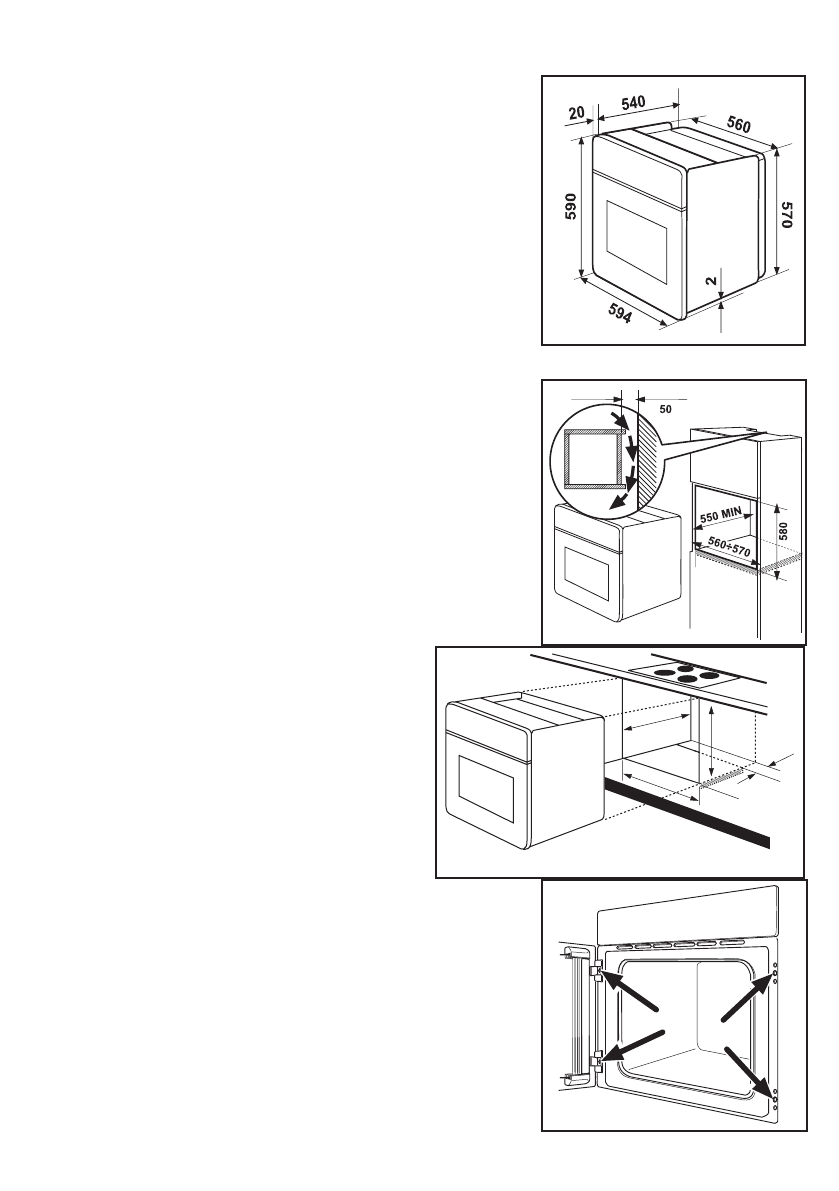

Размеры духового шкафа

(Рис. 33)

Инструкции по встраиванию в
нишу

Для обеспечения безукоризненной работы
встроеннного изделия корпус мебели или
н и ш а   д л я   в с т р а и в а н и я   д о л ж н ы   и м е т ь
соответствующие размеры (Рис. 34-35).

Закрепление в корпусе мебели

-

Откройте дверцу духового шкафа;

-

з а к р е п и т е   д у хо в о й   ш к а ф   в   ко р п усе
мебели с помощью четырех шурупов,
ко т о р ы е   д ол ж н ы   т оч н о   в о й т и   в
предусмотренные для них отверстия (Рис.
36).

Рис. 33

Рис. 34

Рис. 36

Рис. 35

550 MIN

59

3

560 - 5

70

80÷

100
