 Русский |

43

Bosch Power Tools

1 609 92A 0TX | (24.10.14)



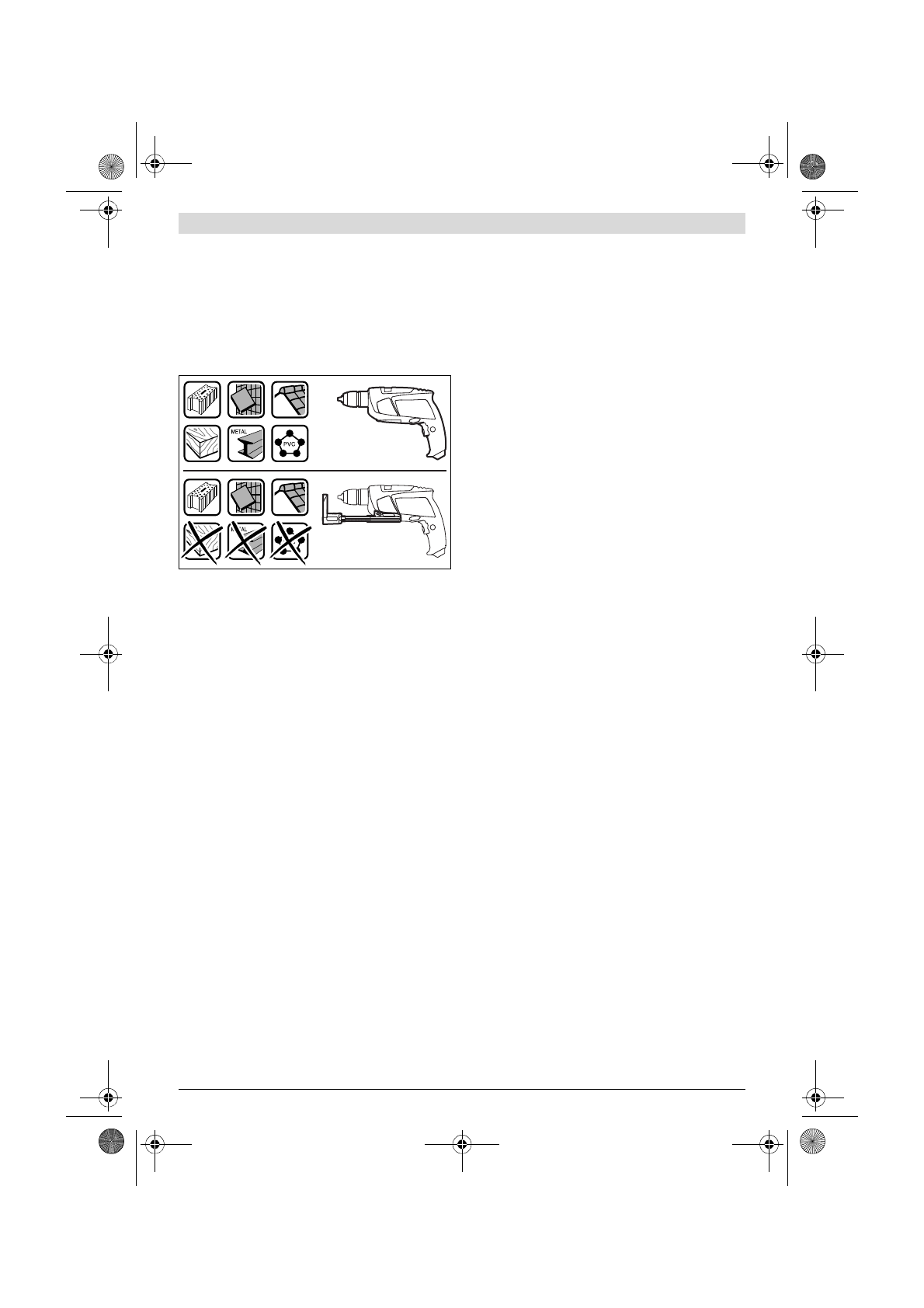

Применяйте пылеотсасывающее устройство только
при обработке бетона, кирпичей и каменной кладки.

Древесная или пластмассовая стружка может привести
к засорению.



Осторожно, опасность воспламенения! Не обраба-
тывайте металлические материалы с пылеотсасы-
вающим устройством.

От горячей металлической

стружки могут загореться детали пылеотсасывающего
устройства.

Для достижения оптимального отсоса пыли учитывайте
следующие указания:

– Пылеулавливающее устройство должно плотно приле-

гать к детали или к стене. Этим одновременно облегча-
ется сверление под прямым углом.

– При использовании пылеотсасывающего устройства

всегда работайте с максимальным числом оборотов.

– После достижения желаемой глубины отверстия снача-

ла выньте сверло из отверстия и после этого выключите
ударную дрель.

– Используйте устройство для отсоса только с установ-

ленным фильтроэлементом

19

, иначе пыль/стружка

могут проникнуть вовнутрь электроинструмента и по-
вредить его.

– Регулярно проверяйте состояние фильтроэлемента

19

. При повреждении немедленно замените фильтроэ-

лемент.

– Особенно при работе со сверлами большого диаметра

возможен быстрый износ пылезадерживающего коль-
ца

21

. При повреждении замените это кольцо.

Установка пылеотсасывающего устройства
(см. рис. А)

Подведите отсасывающее устройство

14

 спереди к ни-

жней стороне ударной дрели. Проверьте плотное приле-
гание отсасывающего устройства

14

 к корпусу и его фик-

сацию.

Очистка пылеотсасывающего устройства
(см. рис. В – D)

Контейнера для пыли

15

 хватает прибл. на 20 отверстий с

диаметром 10 мм.

При снижении мощности отсоса нужно опорожнить кон-
тейнер для пыли

15

. Нажмите для этого на рифленную по-

верхность кнопки разблокировки

18

 и снимите контейнер

для пыли

15

.

Опорожните и очистите контейнер

15

. Очистите фильтро-

элемент

19

 от пыли, постучав по нему.

Проверьте фильтроэлемент

19

 на предмет повреждений

и при необходимости замените его.

Нажмите на крепление фильтроэлемента

19

 и вытащите

фильтроэлемент. Поменяйте фильтроэлемент

19

 вместе с

креплением. При установке крепления следите за тем,
чтобы не забыть поставить прокладку

20

.

Установите контейнер для пыли

15

 на место и нажмите для

фиксирования на гладкую поверхность кнопки разблоки-
ровки

18

.

Снятие пылеотсасывающего устройства (см. рис. Е)

Чтобы снять устройство отсоса

14

, нажмите на кнопку раз-

блокировки

22

 и потяните устройство отсоса

14

 вперед.

Хранение устройства отсоса (см. рис. F)

Чтобы спрятать устройство отсоса

14

 в футляре, снимите

устройство отсоса

14

, сложите его и наденьте скобу

23

.

Установите замок

24

 или опорожните контейнер для пыли

15

, перед тем как снять отсасывающее устройство.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 12.



Перед выполнением любых работ убедитесь в том,
что барашковый винт 13 крепко затянут.

Выход ин-

струмент из-под контроля может иметь своим следст-
вием травмы.

В целях большего удобства, а также чтобы меньше уста-
вать во время работы, дополнительную рукоятку

12

 мож-

но устанавливать в 8 положений.

Поверните барашковый винт для регулировки дополни-
тельной рукоятки

13

 против часовой стрелки и пере-

двиньте дополнительную рукоятку

12

 настолько вперед,

чтобы ее можно было повернуть в нужное положение. По-
сле этого передвиньте дополнительную рукоятку

12

 опять

назад и снова затяните барашковый винт

13

 по часовой

стрелке.

Настройка глубины сверления (см. рис. G)

С помощью ограничителя глубины

1

 можно установить

желаемую глубину сверления

X

.

Нажмите на кнопку настройки ограничителя глубины

3

 и

вставьте ограничитель в дополнительную рукоятку

12

.

Рифление на ограничителе глубины

1

 должно быть обра-

щено наверх.

Вытяните ограничитель глубины так, чтобы расстояние от
вершины сверла до конца ограничителя глубины соответ-
ствовало желаемой глубине сверления

X

.
