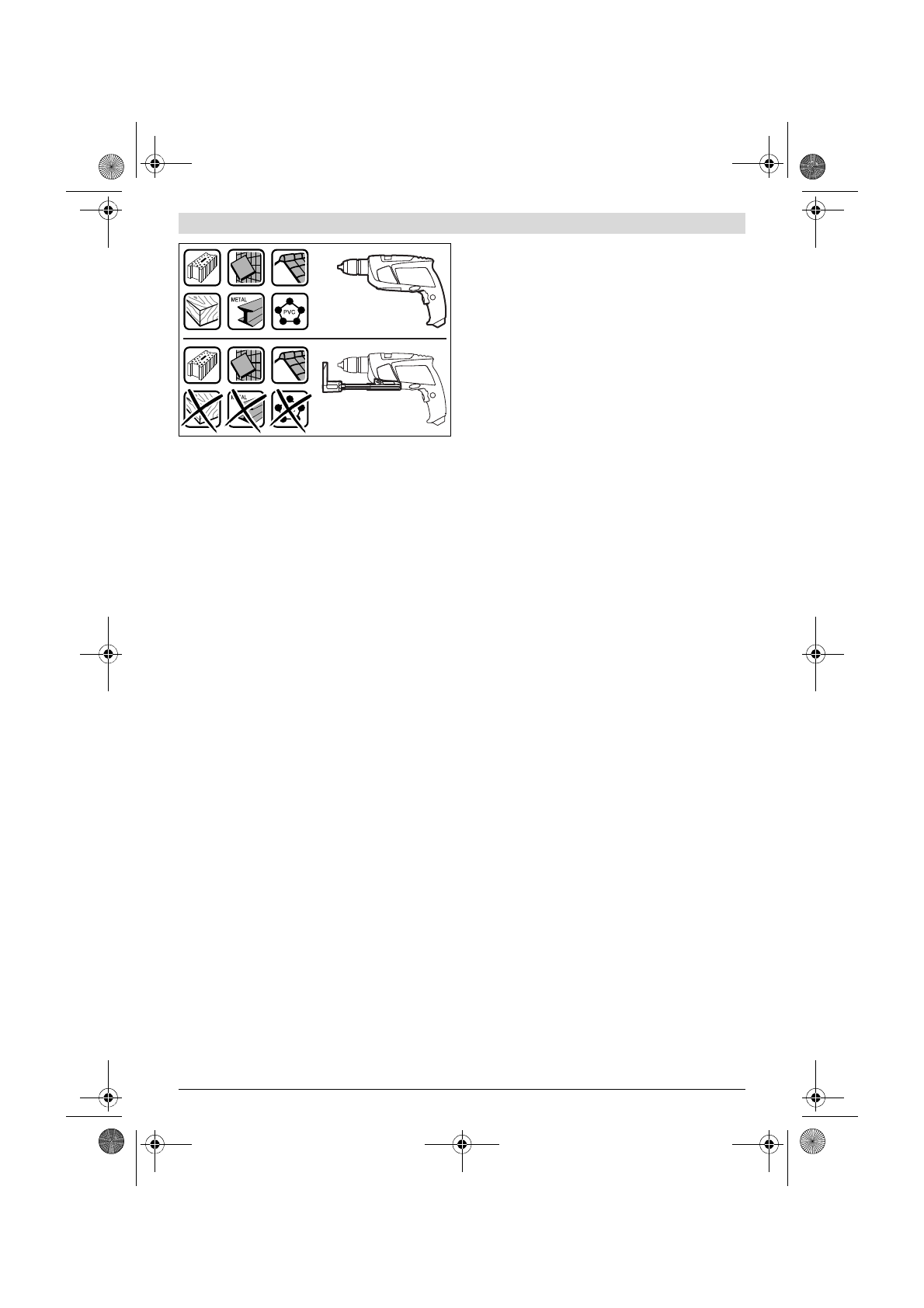

Az optimális elszívás biztosítására tartsa be az alábbi útmuta-
tóban található utasításokat:

– Ügyeljen arra, hogy az elszívó berendezés a peremével fel-

feküdjön a megmunkálásra kerülő munkadarabra, illetve
falra. Ezzel egyidejűleg megkönnyíti a derékszögben való
fúrást is.

– Az elszívó berendezés használatakor mindig a legmaga-

sabb fordulatszámmal dolgozzon.

– A kívánt furatmélység elérésekor először húzza ki a furat-

ból a fúrót és csak ezután kapcsolja ki az ütvefúró gépet.

– Az elszívó berendezést csak felszerelt

19

 szűrőbetéttel

használja, mivel a por/forgács ellenkező esetben az elekt-
romos kéziszerszám belsejébe juthat és azt megrongálhat-
ja.

– Rendszeresen ellenőrizze a

19

 szűrőbetét állapotát. Ha a

szűrőbetét megrongálódott, azonnal cserélje ki.

– A

21

 porvédőgyűrű különösen nagyobb fúróátmérők hasz-

nálata esetén könnyen elhasználódik. Ha ez megrongáló-
dott, cserélje ki.

Az elszívó berendezés felhelyezése (lásd az „A” ábrát)

Vezesse a

14

 elszívó szerkezetet az első oldal felől az ütvefúró

gép alsó oldalához. Ügyeljen arra, hogy a

14

 elszívó szerkezet

síkban felfeküdjön a házra és reteszelésre kerüljön.

Az elszívó berendezés tisztítása (lásd a „B” – „D” ábrát)

A

15

 portartály 10 mm-es fúróátmérővel végzett fúrások ese-

tén kb. 20 fúráshoz elegendő.

Ha az elszívás gyengébbé válik, a

15

 portartályt ki kell üríteni.

Ehhez nyomja meg a

18

 reteszelésfeloldó gomb recés felüle-

tét és vegye le a

15

 porgyűjtő tartályt.

Ürítse ki és tisztítsa meg a

15

 portartályt. Ütögetéssel tisztítsa

meg a

19

 szűrőbetétet.

Ellenőrizze, nincs-e megrongálódva a

19

 szűrőbetét, és szük-

ség esetén cserélje ki.

Nyomja meg a

19

 szűrőbetét tartóját, és húzza azt ki. Cserélje

ki a

19

 szűrőbetétet a tartóval együtt. A tartó felhelyezésekor

ügyeljen arra, hogy behelyezze a

20

 gumitömítést.

Tegye ismét fel a

15

 porgyűjtő tartályt és a reteszeléshez

nyomja meg a

18

 reteszelésfeloldó gomb síma felületét.

Az elszívó berendezés levétele (lásd az „E” ábrát)

A

14

 elszívó berendezés leszereléséhez nyomja meg a

22

 re-

teszelésfeloldó gombot és előre mutató irányban húzza le a

14

 elszívó berendezést.

Az elszívó berendezés elrakása (lásd az „F” ábrát)

A

14

 elszívó berendezésnek a kofferben való tárolásához ve-

gye le és tolja össze a

14

 elszívó berendezést és dugja fel rá a

23

 kapcsot.

Helyezze fel a

24

 lezárószerkezetet, vagy ürítse ki a

15

 por-

gyűjtő tartályt, mielőtt az elszívó szerkezetet lerakná.

Pótfogantyú



Az elektromos kéziszerszámot csak az arra felszerelt
12 pótfogantyúval együtt szabad használni.



Minden munkamegkezdése előtt gondoskodjon arról,
hogy a 13 szárnyascsavar szorosan meg legyen húzva.

Ha elveszti az uralmát a berendezés felett, ez sérülésekhez
vezethet.

A

12

 pótfogantyút 8 helyzetbe el lehet forgatni, hogy így a

munkát a lehető leginkább fáradságmentes módon és bizton-
ságosan lehessen végezni.

Forgassa el a pótfogantyú helyzetének beállítására szolgáló

13

 szárnyascsavart az óramutató járásával ellenkező irányba,

és tolja annyira előre a

12

 pótfogantyút, hogy azt el tudja for-

dítani a kívánt helyzetbe. Ezután húzza ismét vissza a

12

 pót-

fogantyút és a pótfogantyú helyzetének megváltoztatására
szolgáló

13

 szárnyascsavarnak az óramutató járásával meg-

egyező irányba való elforgatásával ismét rögzítse azt.

A furatmélység beállítása (lásd a „G” ábrát)

Az

1

 mélységi ütköző a kívánt

X

 furatmélység beállítására szol-

gál.

Nyomja be a

3

 mélységi ütköző beállító gombot és helyezze be

a mélységi ütközőt a

12

 pótfogantyúba.

Az

1

 mélységi ütköző recézett részének lefelé kell mutatnia.

Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és a
mélységi ütköző csúcsa közötti távolság megfeleljen a kívánt

X

 furatmélységnek.

Szerszámcsere (lásd a „H” ábrát)

Gyorsbefogó fúrótokmány

Ha a

10

 be-/kikapcsoló nincs benyomva, a fúróorsó automati-

kusan reteszelve van. Így a fúrótokmányba helyezett betét-
szerszámot gyorsan, kényelmesen és egyszerűen ki lehet cse-
rélni.

Az



 irányba való forgatással nyissa szét a

2

 gyorsváltó fúró-

tokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be
a szerszámot a tokmányba.

Forgassa el erőteljesen a

2

 gyorsbefogó fúrótokmány hüve-

lyét kézzel a



 irányba, amíg megszűnik a recsegő hang. Ezzel

a fúrótokmány automatikusan reteszelésre kerül.

A reteszelés automatikusan feloldódik, ha a szerszám eltávo-
lításához a hüvelyt ellenkező irányban elforgatja.

Csavarozó szerszámok

A

26

 csavarozó bitek alkalmazásához használjon mindig egy

25

 univerzális bittartót. Csak a csavarfejhez megfelelő csa-

varhúzó biteket használjon.

A

4

 „Fúrás/Ütvefúrás” átkapcsolót a csavarozáshoz állítsa

mindig a „Fúrás” jelére.
