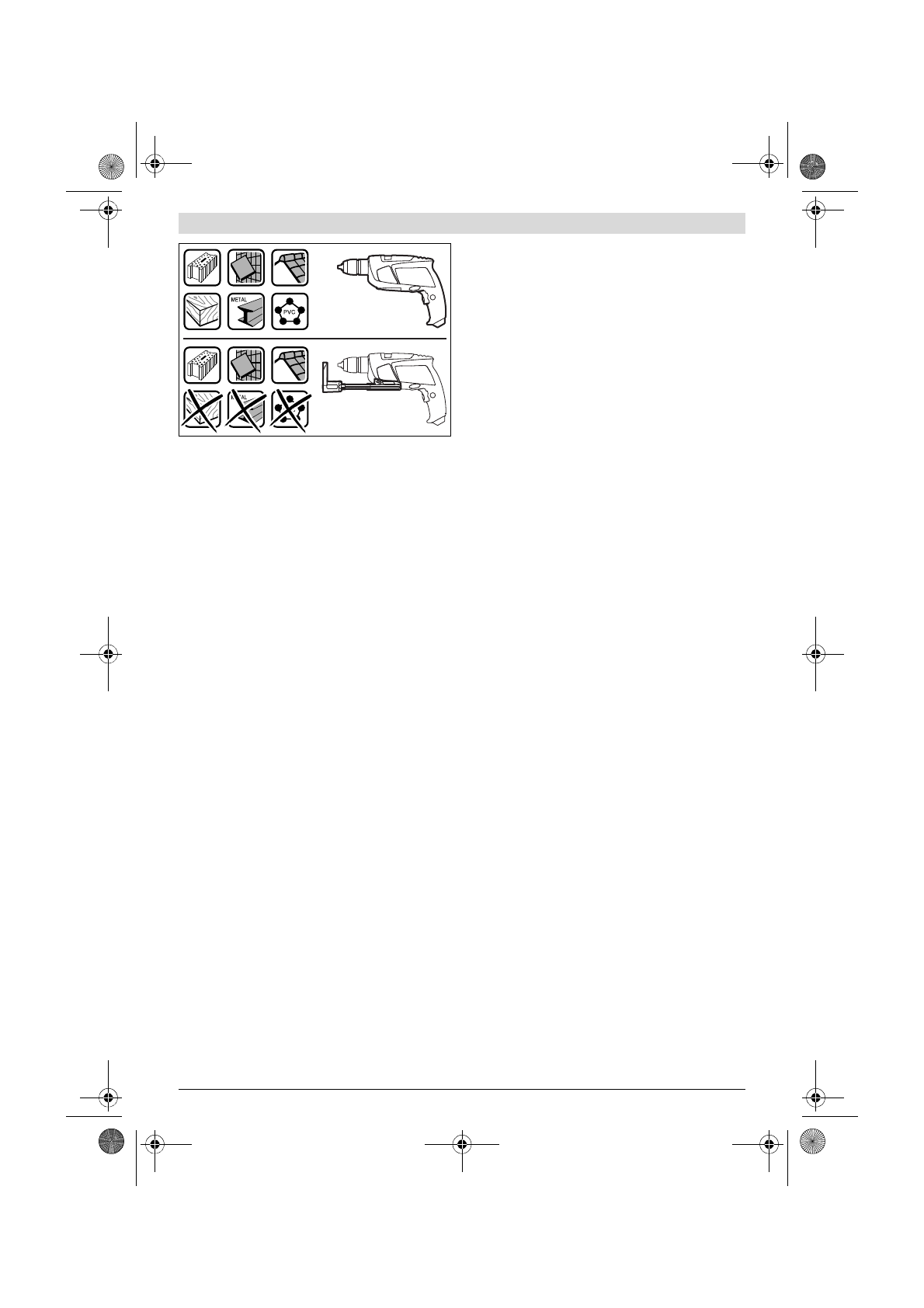

Aby uzyskać optymalne wyniki odsysania, należy przestrze-
gać następujących wskazówek:

– Zwrócić uwagę, aby układ do odsysania dokładnie przyle-

gał do obrabianego przedmiotu wzgl. ściany. Ułatwia to
równocześnie wiercenie pod kątem prostym.

– Przy użytkowaniu układu do odsysania należy pracować

zawsze z maksymalną prędkością obrotową.

– Po osiągnięciu wymaganej głębokości wiercenia należy

najpierw wysunąć wiertło z wywierconego otworu, a do-
piero potem wyłączyć wiertarkę udarową.

– Urządzenie odsysające należy stosować tylko z zamonto-

wanym filtrem

19

, gdyż w przeciwnym wypadku pył/wióry

mogłyby się przedostać do wnętrza elektronarzędzia i je
uszkodzić.

– Regularnie sprawdzać stan elementu filtracyjnego

19

. W

razie uszkodzenia elementu filtracyjnego należy go natych-
miast wymienić.

– Zwłaszcza przy pracy z wiertłami o większej średnicy może

dojść do zużycia pierścienia ochrony przeciwpyłowej

21

.

W razie uszkodzenia należy go wymienić.

Zakładanie układu do odsysania (zob. rys. A)

Nałożyć urządzenie odsysające

14

 od przodu na spodnią

część wiertarki udarowej. Zwrócić uwagę, by urządzenie od-
sysające

14

 przylegało ściśle do obudowy elektronarzędzia i

uległo zablokowaniu.

Czyszczenie układu do odsysania (zob. rys. B – D)

Pojemnik na pył

15

 wystarcza na około 20 wierceń z wiertłem

o średnicy 10 mm.

W razie stwierdzenia spadku wydajności odsysania należy
opróżnić pojemnik na pył

15

. W tym celu należy nacisnąć na

żłobkowaną powierzchnię przycisku zwalniającego blokadę

18

 i zdjąć pojemnik na pył

15

.

Opróżnić i oczyścić pojemnik na pył

15

. Oczyścić filtr

19

przez postukanie nim o twarde podłoże.

Sprawdzić element filtracyjny

19

, czy nie jest uszkodzony i

ewentualnie wymienić go.

Nacisnąć na uchwyt filtra

19

 i wyciągnąć całkowicie filtr. Wy-

mienić cały filtr

19

 wraz z uchwytem (mocowaniem). Podczas

wkładania uchwytu filtra należy zwrócić uwagę na to, czy gu-
mowa uszczelka

20

 znajduje się na swoim miejscu.

Nałożyć ponownie pojemnik na pył

15

 i zablokować go, naci-

skając na gładką powierzchnię przycisku

18

.

Zdejmowanie układu do odsysania (zob. rys. E)

Aby zdemontować urządzenie odsysające pył

14

, należy

wcisnąć przycisk blokady

22

 i wyjąć urządzenie

14

, pociąga-

jąc je do przodu.

Przechowywanie urządzenia odsysającego (zob. rys. F)

Chcąc schować urządzenie odsysające pył

14

 w walizce, na-

leży urządzenie

14

 zdjąć, złożyć i zabezpieczyć klamrą

23

.

Przed odłożeniem urządzenia odsysającego, należy zabezpie-
czyć je zamknięciem

24

 lub dokładnie opróżnić pojemnik

15

.

Uchwyt dodatkowy



Urządzenie należy używać jedynie z uchwytem dodat-
kowym 12.



Przed przystąpieniem do jakichkolwiek prac należy
upewnić się, czy śruba motylkowa 13 jest dostatecznie
mocno dokręcona.

Utrata kontroli może spowodować

obrażenia u osoby obsługującej.

Rękojeść dodatkową

12

 można ustawiać w 8 pozycjach, co

umożliwia pracę w pozycji najbardziej wygodnej i bezpiecznej
dla obsługującego.

Przekręcić śrubę skrzydełkową, służącą do przestawiania
uchwytu dodatkowego

13

 w kierunku przeciwnym do ruchu

wskazówek zegara i przesunąć uchwyt dodatkowy

12

 do

przodu na tyle, aby dawał się on ustawić w pożądanej pozycji.
Następnie pociągnąć rękojeść dodatkową

12

 do pozycji wyj-

ściowej i mocno dokręcić śrubę skrzydełkową, służącą do
przestawiania uchwytu dodatkowego

13

 w kierunku zgodnym

z ruchem wskazówek zegara.

Ustawianie głębokości wiercenia (zob. rys. G)

Ogranicznikiem głębokości

1

 można ustalić pożądaną głębo-

kość wiercenia

X

.

Nacisnąć przycisk nastawczy ogranicznika głębokości

3

 i wsu-

nąć ogranicznik do uchwytu dodatkowego

12

.

Rowki na ograniczniku głębokości

1

 muszą być zwrócone do

dołu.

Wyciągnąć ogranicznik głębokości wyciągnąć na tyle, by odle-
głość pomiędzy końcówką wiertła, a końcówką ogranicznika
głębokości wynosiła pożądaną głębokość wiercenia

X

.

Wymiana narzędzi (zob. rys. H)

Szybkozaciskowy uchwyt wiertarski

Przy zwolnionym włączniku/wyłączniku

10

 następuje bloka-

da wrzeciona wiertarskiego. Umożliwia to szybką, wygodną i
łatwą wymianę narzędzia roboczego w uchwycie wiertarskim.

Otworzyć szybkozaciskowy uchwyt wiertarski

2

, obracając

nim w kierunku



 dotąd, aż możliwe będzie osadzenie narzę-

dzia roboczego. Osadzić narzędzie robocze.

Silnie przekręcić tuleję szybkozaciskowego uchwytu wiertar-
skiego

2

 w kierunku



 na tyle, aż przestanie być słyszalne

przeskakiwanie zapadek. Uchwyt wiertarski zablokuje się
dzięki temu w sposób automatyczny.

Aby zwolnić blokadę w celu wyjęcia narzędzia, należy obracać
tulejkę w przeciwnym kierunku.
