 Hrvatski |

107

Bosch Power Tools

1 609 92A 0TX | (24.10.14)

Tehnička dokumentacija (2006/42/EC) može se dobiti kod:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 07.10.2014

Montaža



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Usisavanje prašine (PSB 850-2 RA /
PSB 1000-2 RCA) (vidjeti slike A – F)



Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može bi-
ti štetna za zdravlje. Dodirivanje ili udisanje prašine može
uzrokovati alergijske reakcije i/ili oboljenja dišnih putova
korisnika električnog alata ili osoba koje se nalaze u blizini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-
naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.
– Po mogućnosti koristite usisavanje prašine prikladno za

materijal.

– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-

se P2.

Pridržavajte se važećih propisa za obrađivane materijale.



Izbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.



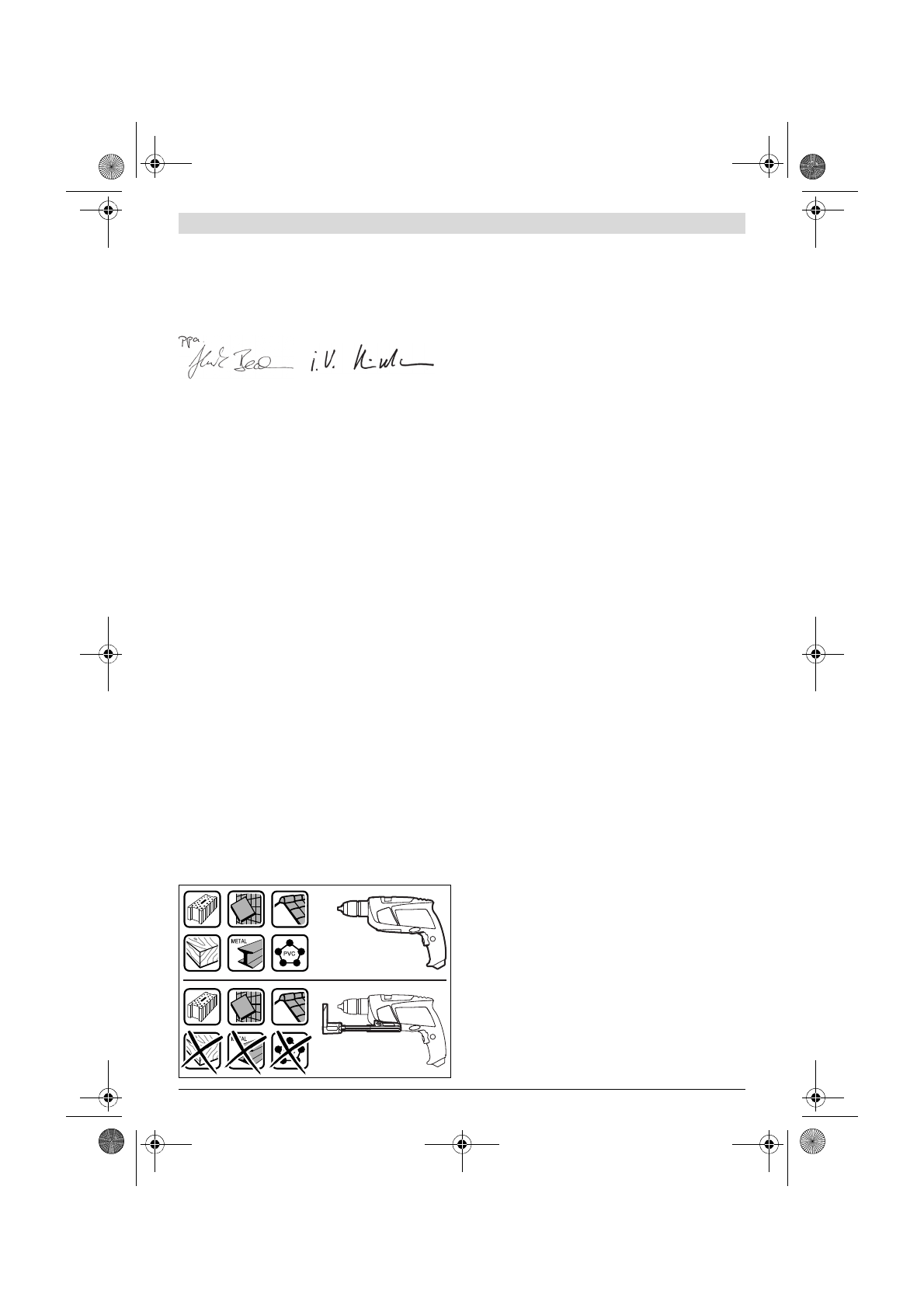

Usisnu napravu koristite samo kod obrade betona, ope-
ke i zidnog kamena.

Drvena ili plastična strugotina može

lako dovesti do začepljenja.



Pažnja, opasnost od požara! Sa ugrađenom usisnom na-
pravom ne obrađujte metalne materijale.

Zagrijana me-

talna strugotina može zapaliti dijelove usisne naprave.

Kako bi se održao optimalni rezultat usisavanja, molimo obra-
tite pozornost na slijedeće napomene:

– Usisna naprava mora biti priljubljena na izratku, odnosno

na zidu. Na taj će se način istodobno postići bušenje pod
pravim kutom.

– Kod primjene usisne naprave uvijek radite sa max. brojem

okretaja.

– Nakon dosizanja željene dubine bušenja izvucite najprije

svrdlo iz izbušene rupe i nakon toga isključite udarnu buši-
licu.

– Usisnu napravu koristite samo sa ugrađenim uloškom filte-

ra

19

, jer bi inače prašina/strugotina mogla dospjeti u unu-

trašnjost električnog alata i oštetiti ga.

– Redovito kontrolirajte stanje uloška filtera

19

. U slučaju

oštećenja uloška filtera, istog treba odmah zamijeniti.

– Osobito kod radova sa velikim promjerima svrdala, može

se istrošiti prsten za zaštitu od prašine

21

. U slučaju ošte-

ćenja treba ga zamijeniti.

Ugradnja usisne naprave (vidjeti sliku A)

Približite usisnu napravu

14

 sa prednje strane, do donje stra-

ne udarne bušilice. Pazite da usisna naprava

14

 nalegne do

kraja na kućište i da se blokira.

Čišćenje usisne naprave (vidjeti slike B – D)

Posuda za prašinu

15

 je dovoljna za cca. 20 bušenja sa pro-

mjerom svrdla od 10 mm.

U slučaju slabijeg usisavanja mora se isprazniti posuda za pra-
šinu

15

. U tu svrhu pritisnite na nareckanu površinu tipke za

deblokiranje

18

 i skinite posudu za prašinu

15

.

Ispraznite i očistite posudu za prašinu

15

. Očistite uložak fil-

tera

19

 lupkanjem.

Kontrolirajte uložak filtera

19

 na oštećenje i prema potrebi ga

zamijenite.

Pritisnite na držač uloška filtera

19

 i povucite ga prema van.

Zamijenite uložak filtera

19

, uključujući držač. Kod dosjeda-

nja držača pazite da je umetnuta gumena brtva

20

.

Ponovno stavite posudu za prašinu

15

 i za blokiranje pritisnite

na glatku površinu tipke za deblokiranje

18

.

Skidanje usisne naprave (vidjeti sliku E)

Za demontažu usisne naprave

14

 pritisnite na tipku za deblo-

kiranje

22

 i skinite usisnu napravu

14

 prema naprijed.

Smještanje usisne naprave (vidjeti sliku F)

Za smještanje usisne naprave

14

 u kovčeg, skinite usisnu na-

pravu

14

, primaknite je i nataknite stegu

23

.

Prije odlaganja usisne naprave stavite zatvarač

24

 ili isprazni-

te posudu za prašinu

15

.

Dodatna ručka



Vaš električni alat koristite samo s dodatnom ručkom
12.



Prije svih radova leptirasti vijak 13 mora biti čvrsto ste-
gnut.

Gubitak kontrole nad električnim alatom može prou-

zročiti ozljede.

Dodatnu ručku

12

 možete premjestiti u 8 položaja, kako biste

postigli siguran radni položaj i bez zamora.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
