– Odporúčame Vám používať ochrannú dýchaciu masku s

filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konkrét-
neho obrábaného materiálu.



Vyhýbajte sa usadzovaniu prachu na Vašom pracovis-
ku.

Viaceré druhy prachu sa môžu ľahko vznieť.



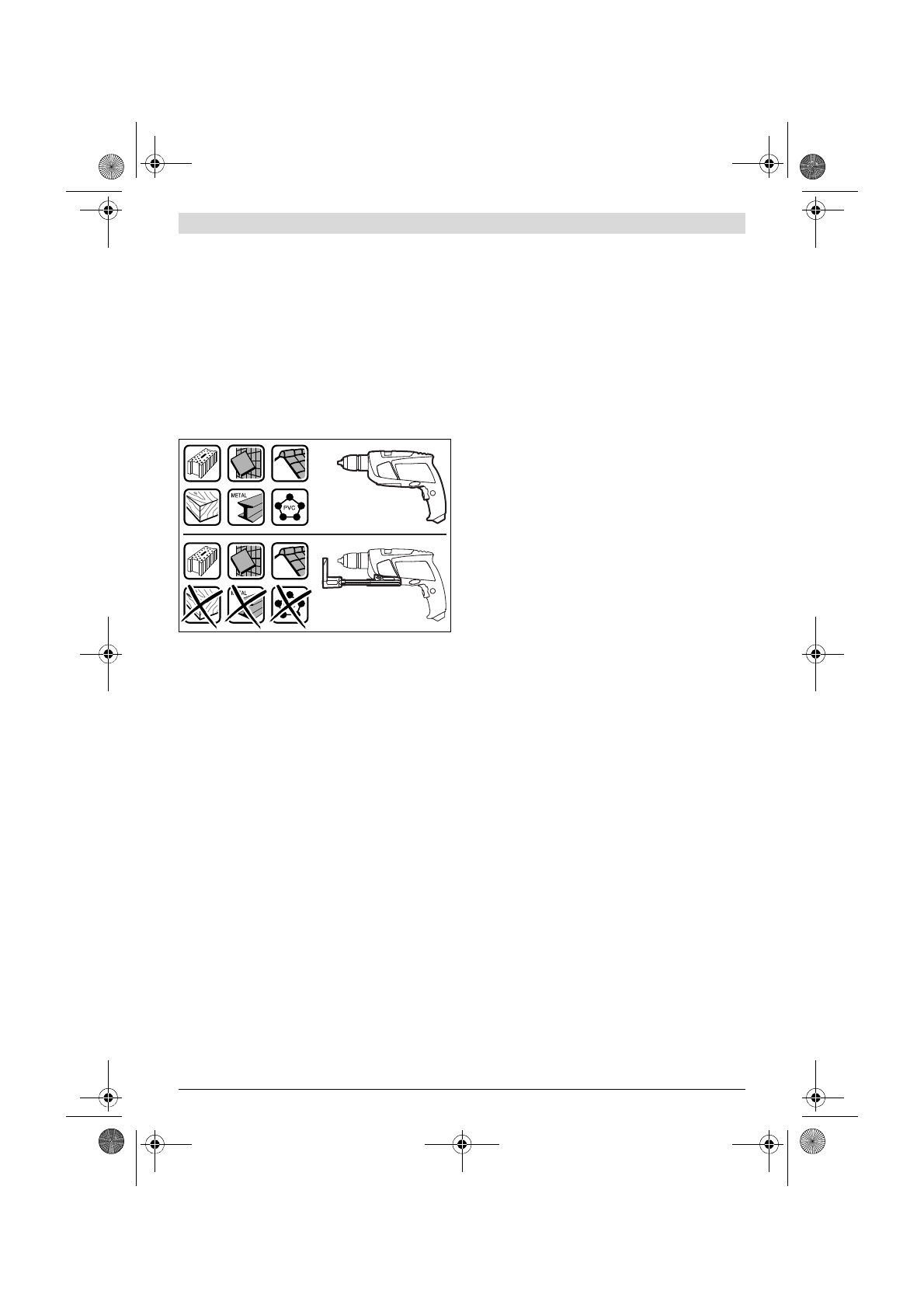

Odsávacie zariadenie používajte len pri prácach do be-
tónu, tehly a muriva.

Drevené alebo plastové triesky mô-

žu viesť veľmi rýchlo k upchatiu.



Pozor, nebezpečenstvo požiaru! S namontovaným od-
sávacím zariadením neobrábajte žiadne kovové mate-
riály.

Horúce kovové triesky by mohli zapáliť niektoré časti

odsávacieho zariadenia.

Aby ste dosahovali optimálne odsávanie, dodržiavajte láska-
vo nasledujúce pokyny:

– Dbajte na to, aby odsávacie zariadenie priliehalo na obro-

bok resp. na stenu. Tým sa súčasne uľahčí dosiahnutie
vŕtania v pravom uhle.

– Pri používaní odsávacieho zariadenia vždy pracujte s maxi-

málnym počtom obrátok náradia.

– Po dosiahnutí požadovanej hĺbky vrtu najprv vytiahnite vr-

ták z vyvŕtaného otvoru a až potom vypnite vŕtačku.

– Používajte odsávacie zariadenie len s namontovanou fil-

tračnou vložkou

19

, pretože inak by sa mohol dostať

prach/triesky dovnútra ručného elektrického náradia a po-
škodiť ho.

– Pravidelne kontrolujte stav filtračnej vložky

19

. V prípade

poškodenia filtračnú vložku okamžite vymeňte za novú.

– Ochranné tesnenie proti prachu

21

 sa môže opotrebovať

predovšetkým pri práci s veľkými priemermi vrtákov. V prí-
pade poškodenia tesnenie nahraďte novým.

Namontovanie odsávacieho zariadenia (pozri obrázok A)

Nasuňte odsávacie zariadenie

14

 spredu na dolnú stranu prí-

klepovej vŕtačky. Dávajte pritom pozor na to, aby odsávacie
zariadenie

14

 priliehalo v jednej rovine na teleso a aby bolo

zaaretované.

Čistenie odsávacieho zariadenia (pozri obrázky B – D)

Objem zásobníka na prach

15

 vystačí na cca 20 vrtov s vrtá-

kom priemeru 10 mm.

Odsávanie poznateľne slabne, treba zásobník na prach

15

 vy-

prázdniť. Stlačte na tento účel vrúbkovanú plochu uvoľňova-
cieho tlačidlae

18

 a zásobník na prach

15

 vyberte.

Vyprázdnite a vyčistite zásobník na prach

15

. Filtračnú vložku

19

 vyčistite vyklepaním.

Skontrolujte, či nie je filtračná vložka

19

 poškodená a v prípa-

de potreby ju vymeňte za novú.

Zatlačte na držiak filtračnej vložky

19

 a vytiahnite ju von. Vy-

meňte filtračnú vložku

19

 vrátane držiaka. Pri nasadzovaní dr-

žiaka dávajte pozor na to, aby bolo správne nasadené aj gu-
mené tesnenie

20

.

Zásobník na prach

15

 dajte späť na miesto a na jeho zaareto-

vanie stlačte hladké plôšky uvoľňovacieho tlačidla

18

.

Demontáž odsávacieho zariadenia (pozri obrázok E)

Ak chcete demontovať odsávacie zariadenie

14

, stlačte

uvoľňovacie tlačidlo

22

 a odsávacie zariadenie vytiahnite

14

smerom dopredu.

Uloženie odsávacieho zariadenia (pozri obrázok F)

Ak chcete odložiť odsávacie zariadenie

14

 do kufríka, odsáva-

cie zariadenie

14

 demontujte, zasuňte ho dohromady a na-

saďte svorku

23

.

Nasaďte uzáver

24

 alebo vyprázdnite zásobník na prach

15

ešte predtým, ako odsávacie zariadenie odložíte.

Prídavná rukoväť



Používajte ručné elektrické náradie iba s prídavnou ru-
koväťou 12.



Pred každou prácou sa postarajte o to, aby bola krídlo-
vá skrutka 13 dobre utiahnutá.

Strata kontroly môže mať

za následok poranenie.

Prídavnú rukoväť

12

 môžete natočiť do 8 rôznych polôh, aby

ste dosiahli bezpečnú a minimálne unavujúcu pracovnú polo-
hu.

Ak chcete prídavnú rukoväť prestaviť do inej polohy, otočte
krídlovú skrutku

13

 proti smeru otáčania hodinových ručičiek

a posuňte prídavnú rukoväť

12

 ak ďaleko smerom dopredu,

až kým ju budete môcť natočiť do takej polohy, ktorá bude pre
Vás najvýhodnejšia. Potom potiahnite prídavnú rukoväť

12

znova späť a krídlovú skrutku

13

 opäť utiahnite otáčaním v

smere pohybu hodinových ručičiek.

Nastavenie hĺbky vrtu (pozri obrázok G)

Pomocou hĺbkového dorazu

1

 sa dá nastaviť požadovaná hĺb-

ka vrtu

X

.

Stlačte tlačidlo na nastavenie hĺbkového dorazu

3

 a vložte

hĺbkový doraz do prídavnej rukoväte

12

.

Drážkovanie na hĺbkovom doraze

1

 musí smerovať dole.

Vytiahnite hĺbkový doraz natoľko, aby vzdialenosť medzi hro-
tom vrtáka a hrotom hĺbkového dorazu zodpovedala požado-
vanej hĺbke vrtu

X

.

Výmena nástroja (pozri obrázok H)

Rýchloupínacie skľučovadlo

Keď nie je stlačený vypínač

10

 je vŕtacie vreteno aretované.

To umožňuje rýchlu, pohodlnú a jednoduchú výmenu pracov-
ného nástroja v skľučovadle.

Otvorte rýchloupínacie skľučovadlo

2

 otočením v smere otá-

čania



 tak, aby sa dal doň vložiť pracovný nástroj. Vložte

pracovný nástroj.
