9
www.ctvcctv.ru
пространства для укладки жгута соединительных кабелей.
1.
Установите монтажную коробку в стену в соответствии с рекомендациями её
изготовителя. Рекомендуется использовать повсеместно распространенную уста-
новочную коробку для розеток и выключателей с расстоянием между отверсти-
ями крепления 60 мм. Например, Legrand Diplomat 31301 с внешним диаметром
76мм и глубиной 40мм или подобную.
2.
Выведите в коробку коммутационные кабели и кабель питания.
3.
Просверлите в стене четыре отверстия под дюбели. Установите дюбели.
4.
Прикрутите монтажную пластину к стене и к монтажной коробке 4 винта-
ми - верхний и нижний винты крепятся к стене, средние - к монтажной коробке.
Пропустите кабели подключения через отверстие в центре пластины.
5.
Подключите монитор к панели. Схема подключения приведена в следующем
разделе инструкции.
6.
Аккуратно уложите кабель за монтажной пластиной в монтажную коробку.
7.
Установите монитор на пластину.
После этого монитор можно подключать к розетке и подавать на него пита-
ние.
■

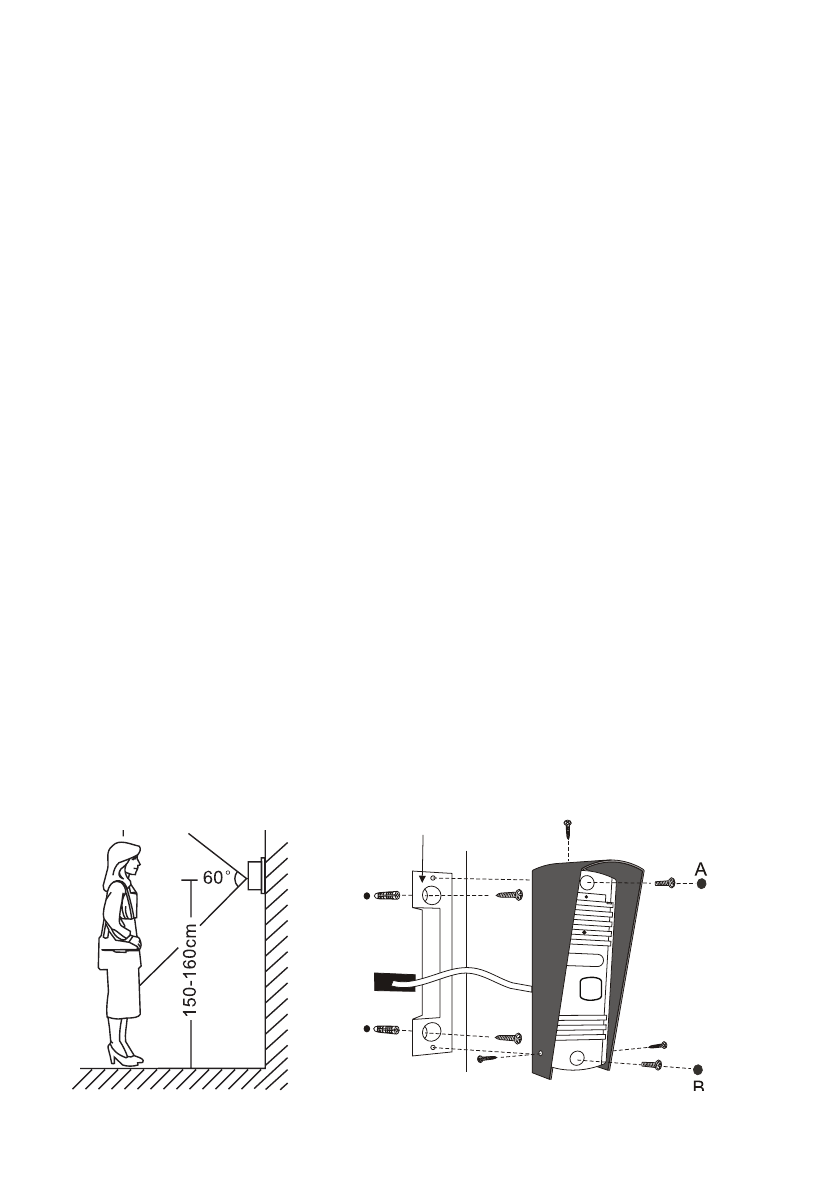

Монтаж вызывной панели CTV-D10NG
Панель устанавливается вертикально на высоте от 150 до 160 см.
Методы установки:
С угловым кронштейном или фронтальный, в случае использования изделия
вне помещения, рекомендуется установить козырек для защиты от солнечных лу-
чей и дождя.
Вызывная панель коммутируется согласно этикетке, расположенной на кабе-
ле. Также назначение и цвета проводов указаны в Таблице 4 настоящей инструк-
ции.
При монтаже рекомендуется использование специализированного коакси-
ального видеокабеля при длине линии свыше 30 м. Максимальная длина кабеля
50м.
А и В- заглушки под винт
Угловой кронштейн
