Таблица №7
№ контакта Цвет провода
Сигнал
1
Красный
Не используется
2
Синий
Тревога (к датчику)
3
Черный
«Земля» (GND)
4
Желтый
Видеовход (от камеры)

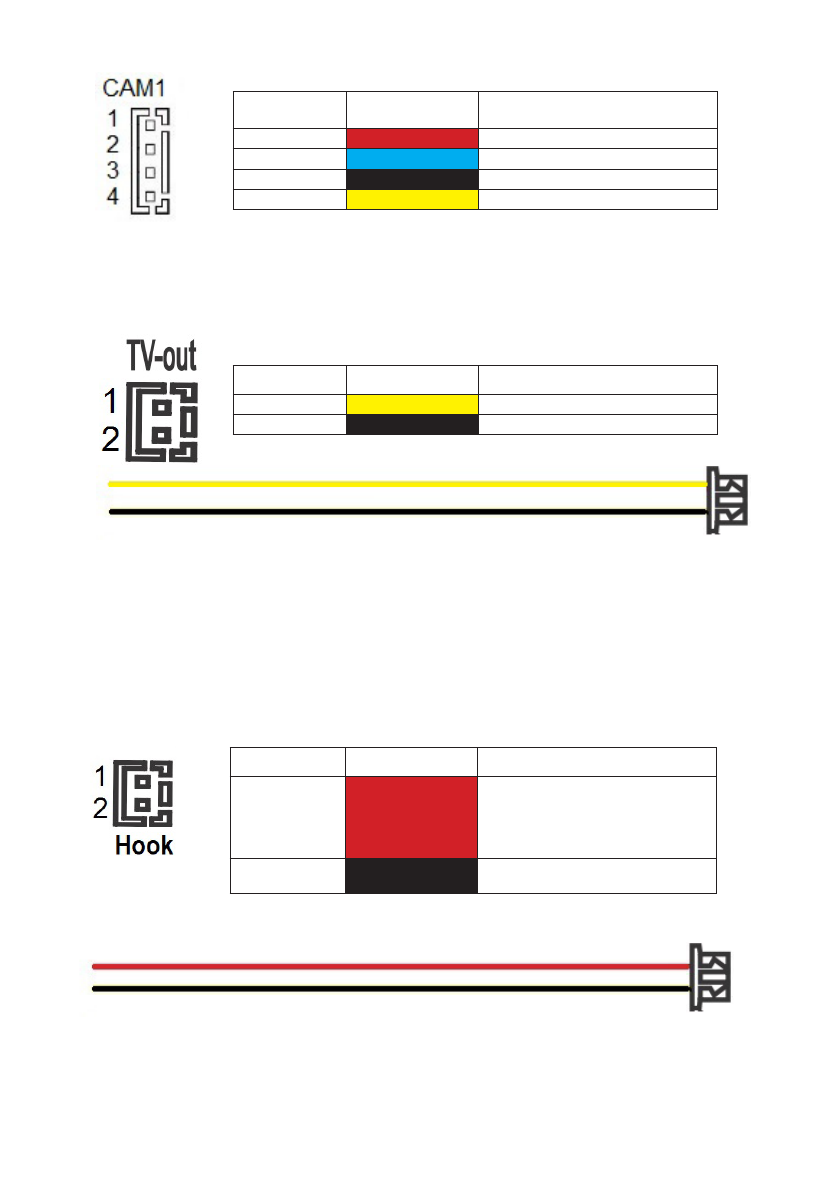

Для подключения дополнительного монитора или телевизора используется
2-х проводный коннектор из комплекта поставки, который следует подключить
к разъёму TV-OUT. Назначения контактов разъёма приведены в таблице 8 ниже:
№ контакта Цвет провода
Сигнал
1
Желтый
Видеовыход (к монитору)
2
Черный
«Земля» (GND)
Таблица №8
Разъём Hook используется для подключения блока адаптера подъездного до-
мофона, если у этого адаптера имеется вход для приёма сигнала Hook. Управление
при помощи сигнала Hook обеспечивает более корректную работу системы «мо-
нитор - подъездный домофон». Для подключения используется 2-х проводный
коннектор из комплекта поставки, который следует подключить к разъёму Hook.
Назначения контактов разъёма приведены в таблице 9 ниже:
Таблица №9
№ контакта Цвет провода
Сигнал
1
Красный
Выход сигнала Hook (ко
входу Hook блока адаптера
подъездного домофона)
2
Черный
«Земля» (GND)
Структурная схема подключения дополнительных устройств приведена на
рисунке ниже:
