11
www.ctvcctv.ru
■

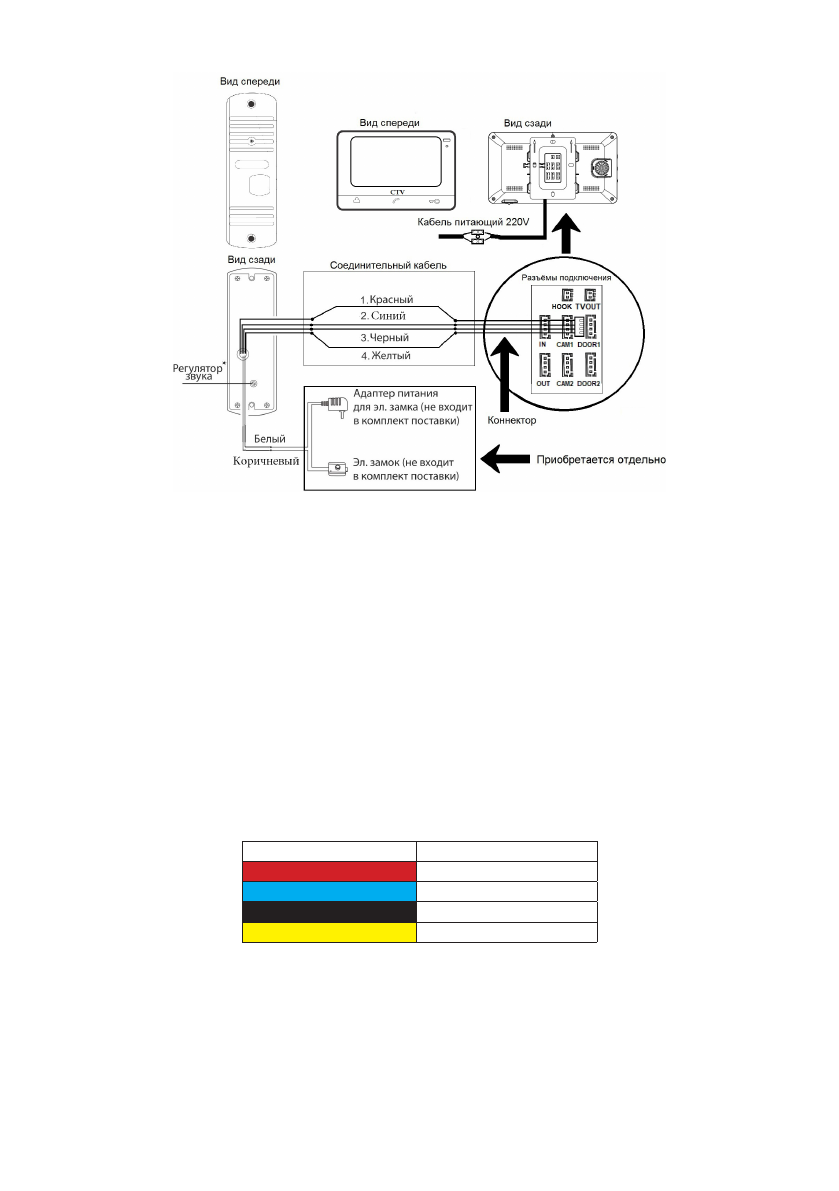

Подключение дополнительных устройств (расширенная схема)
Для подключения дополнительных мониторов и создания многоабонентской
системы понадобится приобрести до 3-х дополнительных мониторов и одну до-
полнительную вызывную панель. Максимальная ёмкость системы — 4 монитора
и 2 вызывных панели. При создании системы из нескольких мониторов один мо-
нитор следует назначить основным, a остальные подчиненными. Для этого необ-
ходимо в меню монитора, который вы хотите назначить основным, установить
режим «Основной» (Master), а на остальных - «Дополнительный» (Slave). Допол-
нительные мониторы подключаются к основному при помощи 4-х проводных
коннекторов из комплекта поставки к разъемам OUT (выходной разъём главного
монитора) и IN (входной разъём доп. монитора). Назначения контактов приведе-
ны в таблице 4 ниже:
Таблица №6
Цвет провода
Сигнал
Красный
Аудио
Синий
«Земля» (GND)
Черный
Данные
Желтый
Видео
Также монитор поддерживает подключение двух дополнительных видеока-
мер наблюдения, двух датчиков тревоги и одного дополнительного монитора, на-
пример, обыкновенного телевизора с композитным видеовходом.
Для подключения видеокамер и датчиков тревоги используется 4-х провод-
ный коннектор из комплекта поставки, который следует подключить к разъёму
CAM1 или CAM2. Назначения контактов разъёма приведены в таблице 7 ниже:
