10
www.ctvcctv.ru
Красный
Регулятор
звука
Адаптер питания
для эл. замка (не входит
в комплект поставки)
Эл. замок (не входит
в комплект поставки)
Желтый
Черный
Белый
Таблица 4
Цвет провода
Сигнал
Желтый
Видео
Синий
Аудио
Красный
12В
Черный
Общий
Коричневый
Реле замка
Белый
Реле замка

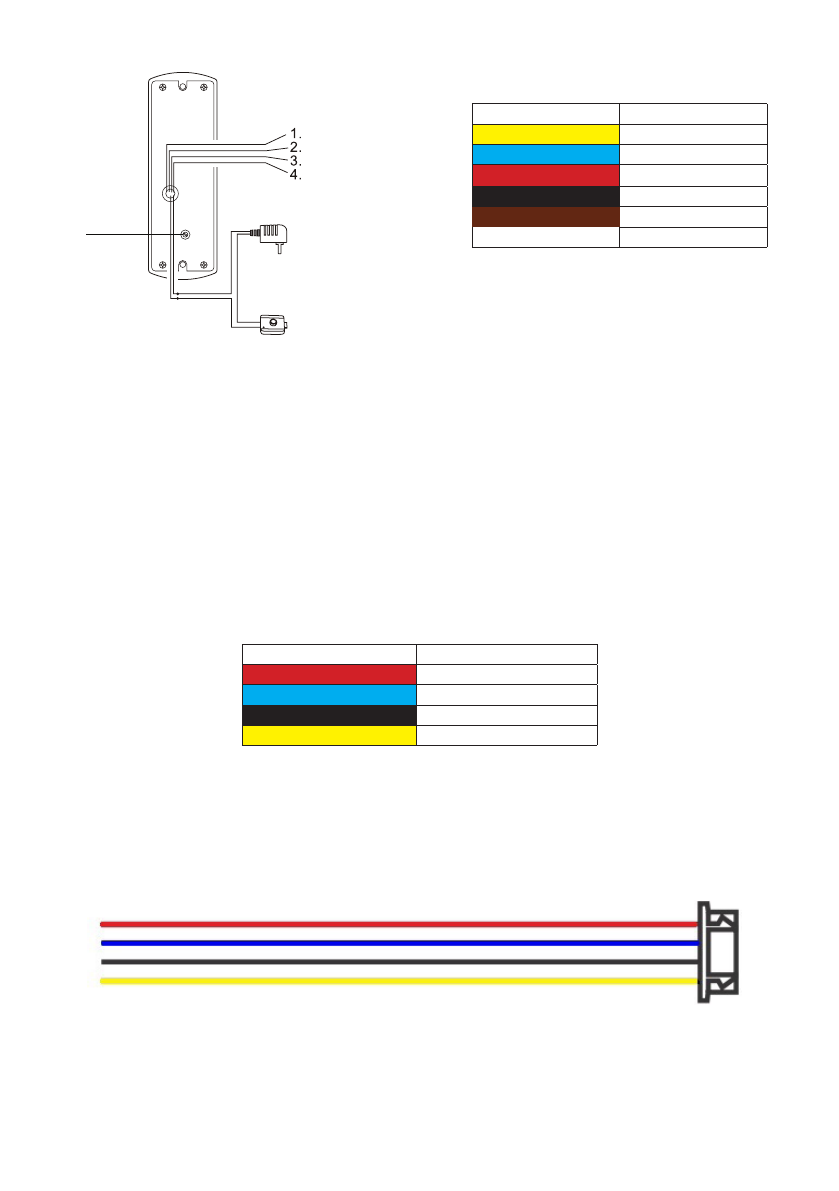

СХЕМА ПОДКЛЮЧЕНИЯ
■
Подключение вызывной панели
Вызывные панели подключаются к разъёмам DOOR1 и DOOR2. Также вме-
сто вызывной панели к этим разъёмам может быть подключен блок адаптера
подъездного домофона. Разъёмы имеют одинаковые функциональные возмож-
ности. Подключение производится согласно назначению проводов и их цвету,
указанным в таблице 5.
Таблица №5
Цвет провода
Сигнал
Красный
12В
Синий
Аудио
Черный
Общий
Желтый
Видео
В комплект поставки входит специальный коннектор (5шт.) - четырехпровод-
ный кабель длиной 20 см, с одной стороны имеет разъем для подключения к виде-
омонитору, с другой - провода для подключения к вызывной панели или клеммам
блока адаптера подъездного домофона. Коннектор показан на рисунке ниже:
ВНИМАНИЕ:
При подключении соблюдайте соответствие цвета и назначе-
ния соединительных проводов!
