5
www.ctvcctv.ru

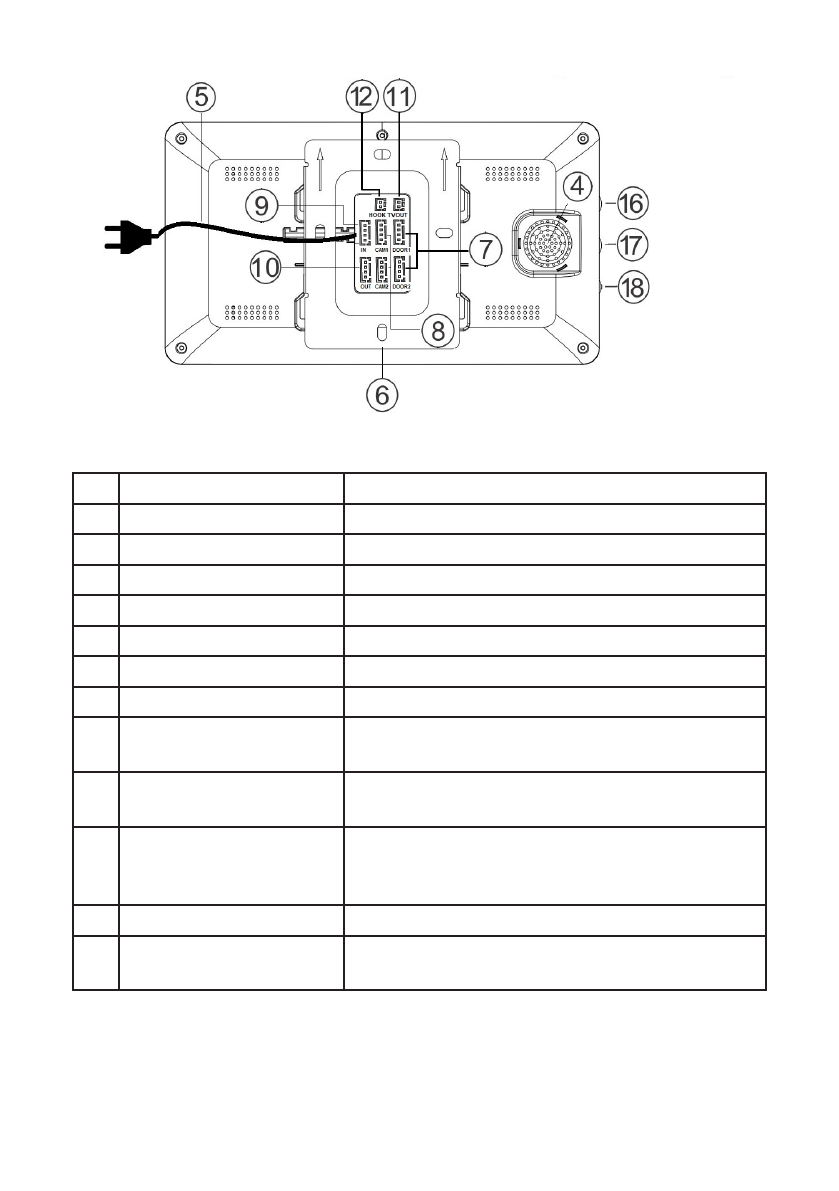

Таблица №1
Конструкция монитора
№
Наименование
Описание
1
Индикатор питания
Светится красным, если подано питание.
2
Микрофон
Для голосовой связи с посетителем.
3
ЖК дисплей
Изображение от видеоисточников.
4
Динамик
Для воспроизведения звука.
5
Шнур питания 220В
Для подключения к сети питания 220В.
6
Монтажная пластина
Для крепления видеомонитора на стену.
7
Разъёмы DOOR1,2
Для подключения вызывных панелей.
8
Разъёмы CAM1,2
Для подключения дополнительных видеокамер
и датчиков тревоги.
9
Разъём IN
Для подключения к основному монитору в
системе (система из нескольких мониторов).
10
Разъём OUT
Для подключения дополнительного домофон-
ного монитора (система из нескольких мони-
торов).
11
Разъём TV OUT
Для подключения внешнего монитора или ТВ.
12
Разъём Hook
Для подключения блока адаптера подъездного
домофона
