Встановлення телевізора

(Див. також інструкції до телевізора.)

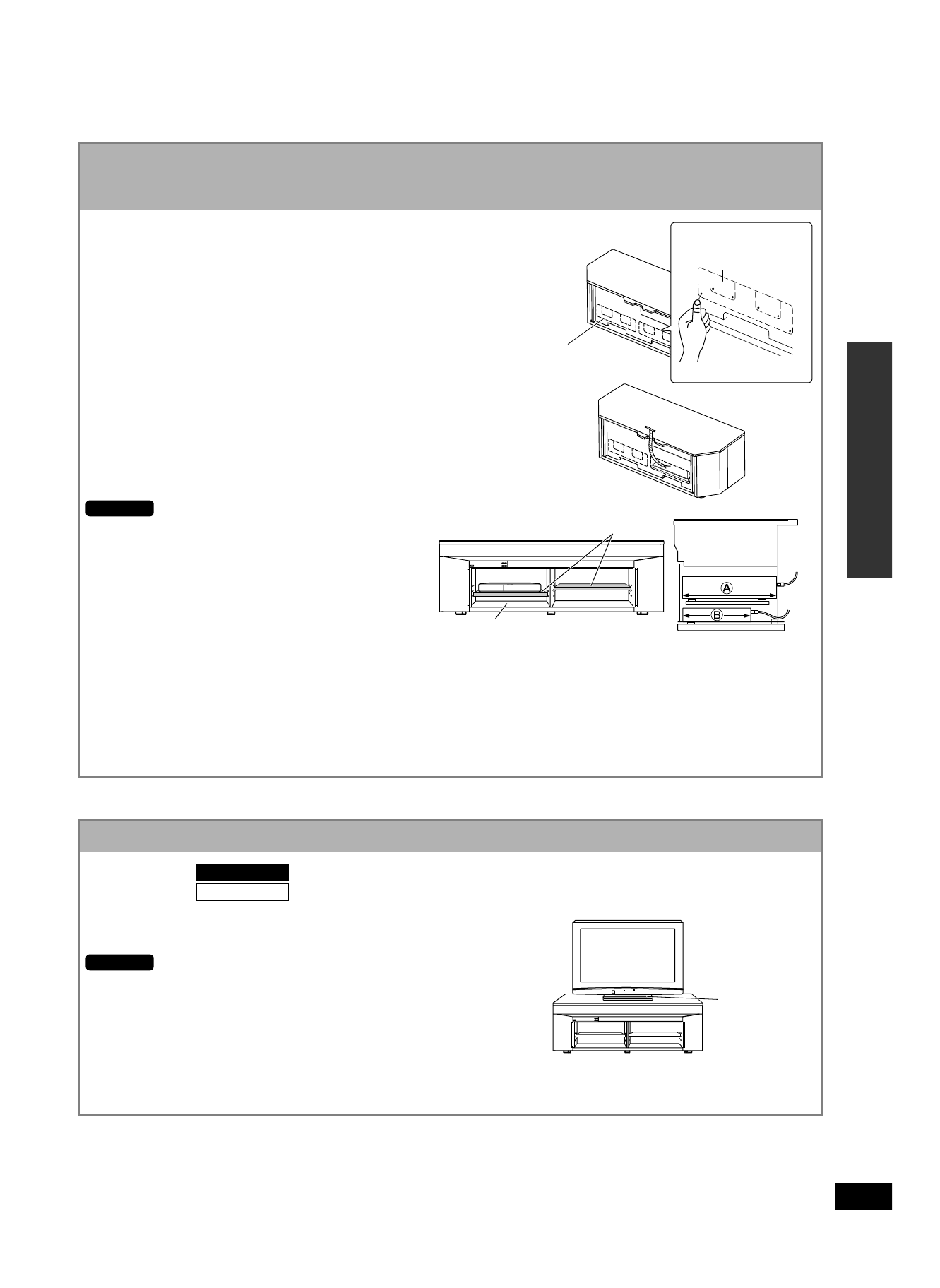

Встановлення програвача DVD / програвача дисків Blu-ray / рекордера

DVD та іншого устаткування на полиці

(Див. також інструкції до відповідних

пристроїв.)

1

Із зусиллям натисніть великими пальцями

на кришки на задній панелі та видаліть

їх, щоб звільнити доступ до підключення

устаткування після встановлення.

Порядок підключення інших пристроїв див. на стор 16 - 21.

Якщо в інструкціях до устаткування сказано, що пристрій

генерує тепло або потребує вентиляції, видаліть кришки

на задній панелі, щоб забезпечити вентиляцію.

При встановленні устаткування з вентиляційним отвором

збоку дотримуйтесь відповідних указівок зі встановлення

устаткування.

Протягніть дроти встановлених пристроїв

через отвори для підключення.

•

•

•

2

Верх полиці (розмір



): 348 мм (максимальна глибина

            пристрою при видалених великих

            кришках на задній панелі).

Верх полиці (розмір



): 255 мм (максимальна глибина

            пристрою при видалених маленьких

            кришках на задній панелі).

Нижній рівень (на нижній панелі) (розмір



): 255 мм

            (максимальна глибина пристроїв)

Не розміщуйте прилади вагою більше 12 кг на верхній

полиці та більше 20 кг на нижній полиці.

У випадку встановлення рекордера DVD або інших

пристроїв на верхній полиці можливі перешкоди

зображення. В такому випадку переставте пристрій на

нижню полицю.

У залежності від устаткування, що встановлюється,

кабелі можуть виявитися замалими.

Щоб встановити пристрій, відрегулюйте висоту полиці

так, щоб кабелі діставали до місць підключення.

При встановленні на нижньому рівні (на нижній панелі)

можливі проблеми у налаштуванні, або довжина дроту

виявиться недостатньою для підключення.

При встановленні устаткування див. таблицю “Монтаж

полиці” на стор. 12.

•

•

•

•

•

(Вид ззаду)

Кришки для

видалення

Натисніть на точку у

чорному кільці.

Верх полиці

(Вид збоку у розрізі)

Встановіть телевізор (із закріпленою

підставкою) в центрі тумби.

Рекомендація:

SC-HTR310

  : 50 дюймів або менше

SC-HTR210

  : 42 дюймів або менше

Підставка

телевізора

Переміщаючи телевізор на тумбі, обов’язково піднімайте його.

Якщо його перетягувати, це може призвести до пошкодження

верхньої панелі.

(Більш докладно див. інструкції до телевізора.)

Якщо підставка занадто щільно прилипає до скляної панелі,

піддіньте підставку за допомогою тонкого плаского предмету.

Це допоможе від’єднати підставку.

Якщо використовується поворотна підставка, встановлюйте її

так, щоб телевізор не виходив за межі тумби при повороті.

•

•

•

(Вид спереду)

Нижній рівень (на нижній панелі)

Примітка

Примітка

Маленькі кришки для

видалення

Великі кришки для

видалення

13
