RQTX0153

12

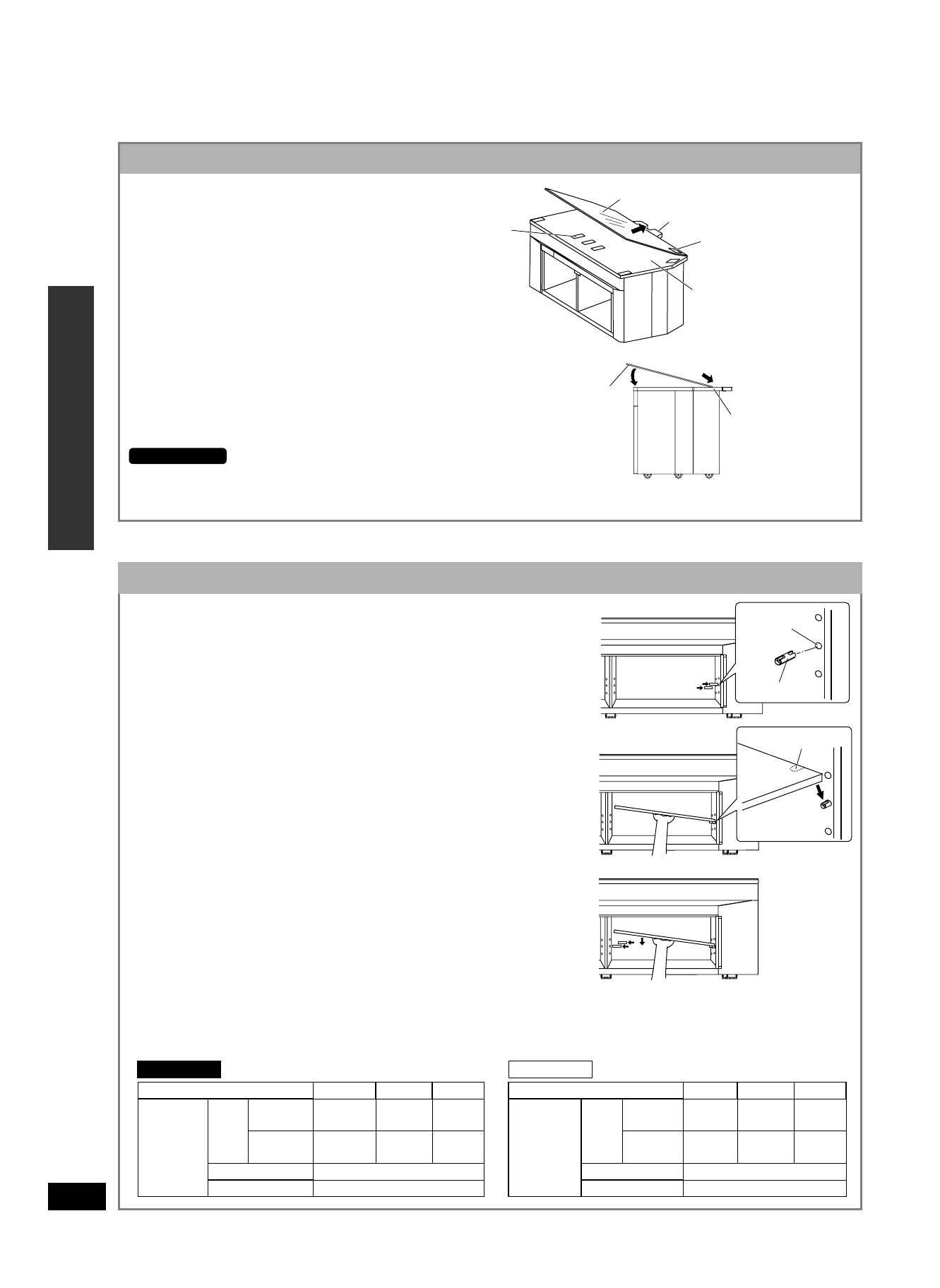

Установка верхней стеклянной панели

(Вид сбоку)

Совместите верхнюю стеклянную

панель (входит в комплект) с

выступом.

Передняя сторона и задняя сторона верхней

стеклянной панели неодинаковы. Наклейка на

передней стороне должна быть сверху.

На верхней панели тумбы находятся

нескользящие подушки. Не снимайте эти

подушки при установке стеклянной верхней

панели.

•

•

Медленно опустите, выравнивая

по верхней панели тумбы.

Поднимать и опускать нужно медленно, чтобы не

ударить стеклом о тумбу.

1

2

Нескользящая

подушка

Верхняя стеклянная панель

Выступ

Наклейка

Верхняя панель

тумбы

Верхняя стеклянная

панель

Верхняя панель

тумбы

Установка и сборка тумбы

Установка полки

Вставьте литой штифт (входит в

комплект) в отверстие для штифта с

одной стороны.

Вставьте полку (входит в комплект) под

наклоном, и установите ее, совместив

паз полки с литым штифтом.

Держа полку, вставьте литой

штифт в отверстие для штифта с

другой стороны. Установите полку

горизонтально.

Высоту полки можно отрегулировать на 3 различных

уровнях.

Чтобы поднять или опустить полку, измените

положение штифтов.

Установите литые штифты на место, даже если полка

не установлена, чтобы не потерять их.

•

•

•

1

SC-HTR310

SC-HTR210

3

2

Отверстие

Паз (снизу полки)

Полка

Ед. измерения: мм

Положение штифта

Верхнее Среднее Нижнее

Отделение

полки

ВЫС.

Верхняя

полка

101

131

161

Нижняя

полка

101

71

41

ШИР.

448 (левая и правая)

ГЛУБ.

354

Ед. измерения: мм

Положение штифта

Верхнее Среднее Нижнее

Отделение

полки

ВЫС.

Верхняя

полка

98

128

158

Нижняя

полка

101

71

41

ШИР.

700

ГЛУБ.

354

Литой штифт

П

од

кл

юч

ени

е

Ус

та

но

вк

а

и

сб

ор

ка

т

ум

бы

Примечание

HTR310_210 (RQTX0153-R)_Ru.indd 12

3/17/2008 4:02:59 PM
