RQTX0153

13

12

13

12

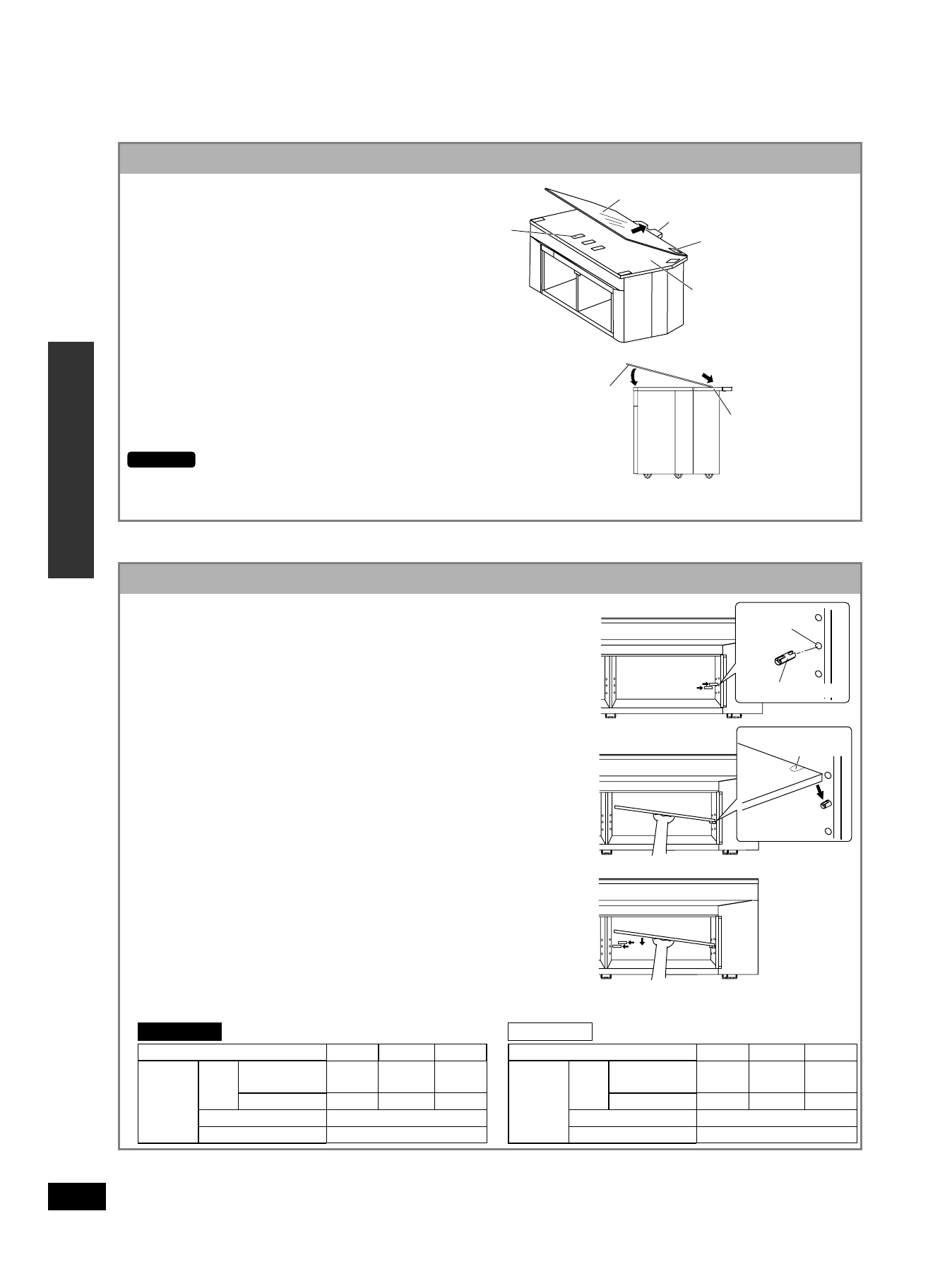

Верхня скляна панель у зборі

(Вид збоку)

Встановіть верхню скляну

панель (входить до комплекту),

орієнтуючись по виступу.

Ця панель має передній та задній боки.

Встановіть так, щоб наклейка була зверху та

спереду.

На верхню панель тумби нанесене неслизьке

покриття. Не знімайте покриття при

встановленні верхньої скляної панелі.

•

•

Повільно опустіть та виправте

положення на верхній панелі

тумби.

Піднімайте та опускайте повільно, щоб не вдарити скло.

1

2

Неслизьке

покриття

Верхня скляна панель

Виступ

Наклейка

Верхня панель тумби

Верхня скляна панель

Верхня панель

тумби

Встановлення та монтаж тумби

Монтаж полиці

Вставте дюбель (входить до комплекту)

в отвір для дюбеля на боковій стінці.

Вставте полицю (входить до комплекту)

під ухилом та відрегулюйте так, щоб

дюбелі опинилися в пазах полиці.

Утримуючи полицю, вставте

дюбель у відповідний отвір на

протилежній стінці. Встановіть полицю

горизонтально.

Полицю можна встановлювати на трьох різних рівнях.

Щоб змінити висоту полиці, переставте дюбелі на

відповідний рівень.

Щоб не загубити дюбелі, залишайте їх в отворах,

навіть коли полицю не вставлено.

•

•

•

1

SC-HTR310

SC-HTR210

3

2

Отвір

Паз (під

полицею)

Полиця

ОДИНИЦЯ ВИМІРУ: мм

Положення дюбелю

Верхнє Середнє Нижнє

Відсік

В

 Верхня

полиця

101

131

161

Нижня полиця

101

71

41

Ш

448 (лівий та правий)

Г

354

ОДИНИЦЯ ВИМІРУ: мм

Положення дюбелю

Верхнє Середнє Нижнє

Відсік

В

 Верхня

полиця

98

128

158

Нижня полиця

101

71

41

Ш

700

Г

354

Цільний дюбель

П

ід

кл

юч

ення

В

ст

ано

вл

ення

 т

а

м

онт

аж

ту

м

би

Примітка
