Термінали динаміків

Вхід змінного струму

(



 стор. 22)

Термінал цифрового входу

(



 стор. 17 - 21 та 28)

Термінал входу сигналу аудіо

(



 стор. 16, 17, 19 та 21)

Термінал HDMI

(



 стор. 17 та 28)

ゲーム

（ サウンド ）

ゲーム

（ サウンド ）

VOLUME

WHISPER MODE

SURROUND

INPUT

SELECTOR

Термінали динаміків

Динаміки вже підключено. Не торкайтеся з’єднувачів без потреби.

У разі втрати з’єднання відновіть його за вказівками на наведених нижче малюнках.

Підключення з’єднувачів

 Як приєднати з’єднувачі

Переконайтеся, що колір кожного

з’єднувача відповідає кольору терміналу,

та вставте з’єднувач до кінця.

DIGITAL

: джерела Dolby Digital

DTS

: джерела DTS

 VS

: працює віртуальний динамік Dolby

  Virtual Speaker

SFC

: при використанні режиму SFC

PL

II

: при використанні декодера Dolby Pro Logic

II

   (коли  Dolby Virtual Speaker використовується з

   2-канальним джерелом стереозвуку)

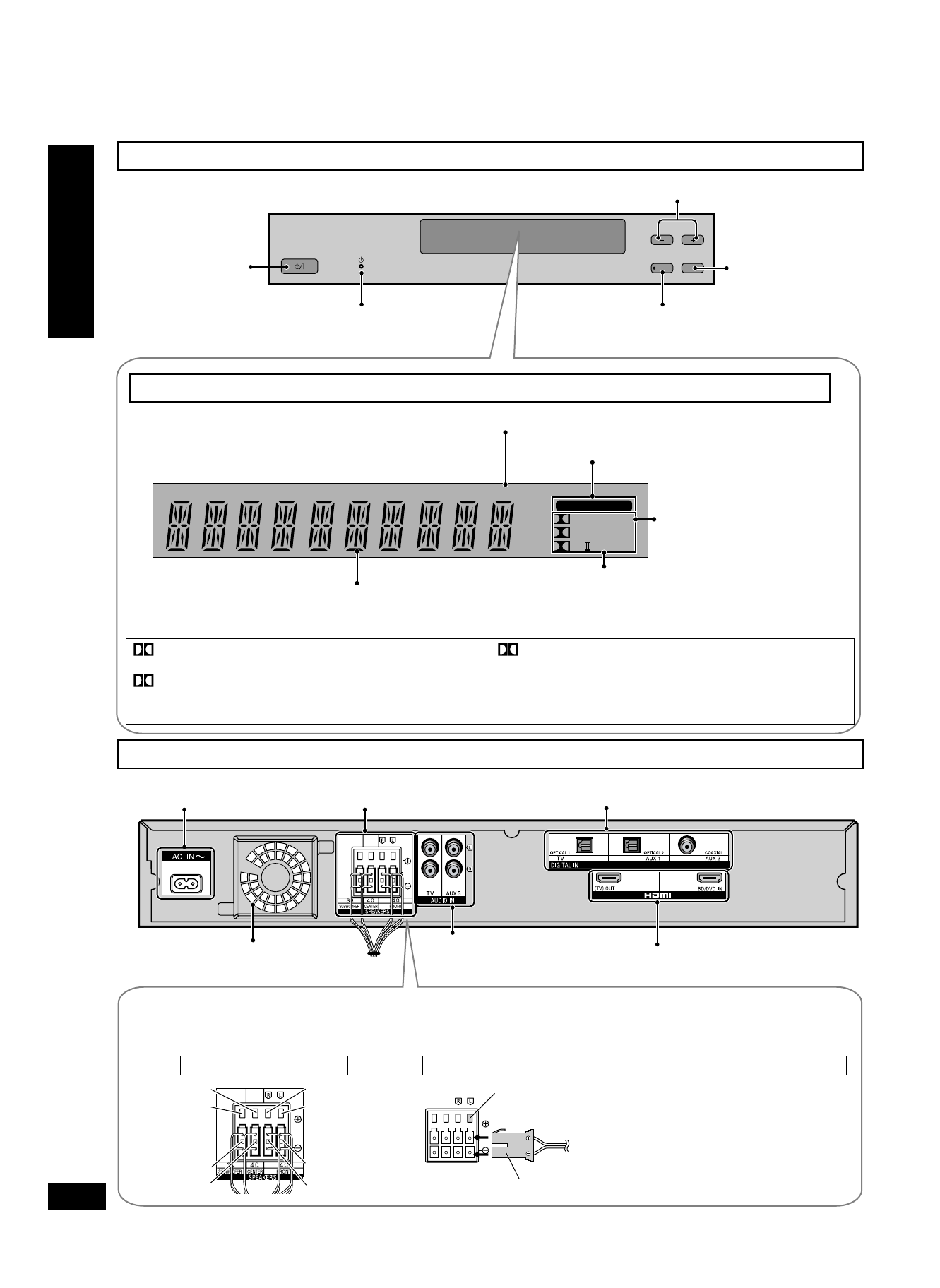

Панель керування

Керування

Регулювання гучності

  (



  стор. 24)

Перемикач режимів

роботи standby/on

(очікування/

ввімкнено

(



 стор. 22 - 24)

Індикатор режиму очікування

(



 стор. 22)

Перемикач INPUT

SELECTOR (вибір

входу)

(



 стор. 24)

П

ер

ед

 в

ик

ор

ис

та

ння

м

Ке

ру

ва

ння

Дисплей

Коли сигнал налаштовано

на систему DTS (



 стор. 33)

PCM

DIGITAL  DTS

PL

    SFC

VS

DIGITAL  INPUT

Цифровий об’ємний сигнал / звукове поле

(



 нижче, стор. 26 та 27)

Коли вхідний сигнал цифровий

Коли сигнал налаштовано на ІКМ (



 стор. 33)

Загальний дисплей

Підсилювач

Вентиляційний отвір

(вентилятор охолоджування)

Зелений

Білий

Червоний

Фіолетовий

Білий
Червоний

Фіолетовий

Зелений

Використання режиму WHISPER MODE

SURROUND (об’ємний шепіт)

 (



 стор. 29)

Блок терміналів

З’єднувач

RQTX0153

9

8

9

8
