МД “СТРЕЛОЧНЫЙ”

После

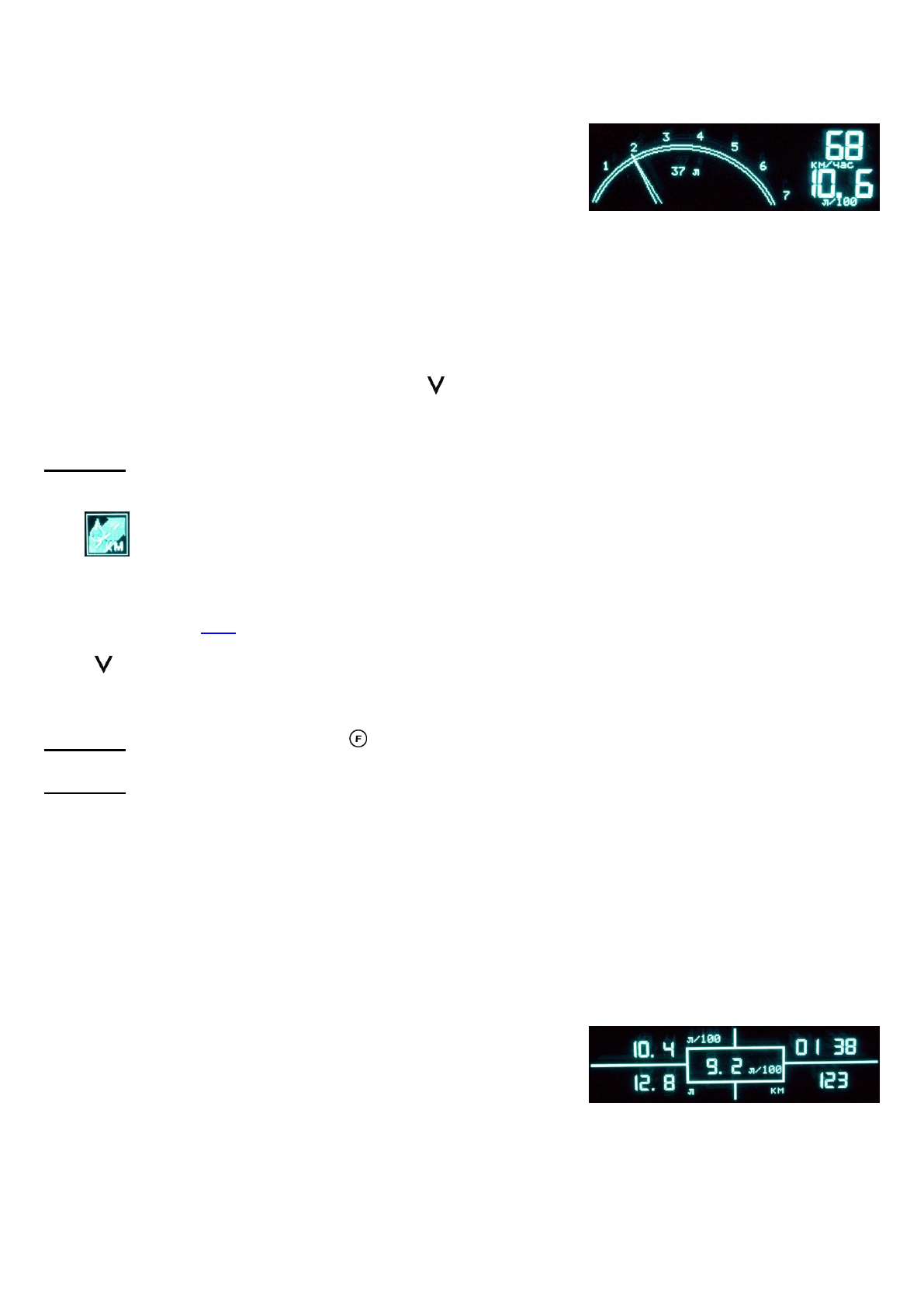

“ДИСПЛЕЙ 9”

 расположен МД

“СТРЕЛОЧНЫЙ”

. Справа на МД постоянно отображаются текущие значения

скорости и расхода топлива с единицами измерения, расположенные столбиком. По центру циферблата выведен
уровень топлива.
На стрелочном указателе могут выводятся значения следующих
параметров:

- мгновенный расход + средний расход из группы

“МАРШРУТНЫЙ

КОМПЬЮТЕР”

 (тонкая стрелка) (“МГН.РАСХОД ТОПЛИВА”);

- частота вращения коленчатого вала (“ЧАСТОТА ВРАЩЕНИЯ КВ”);
- уровень бензина (“УРОВЕНЬ ТОПЛИВА”);
- уровень газа (“УРОВЕНЬ ГАЗА”);
- скорость автомобиля (“СКОРОСТЬ АВТОМОБИЛЯ”);

- напряжение бортовой сети (“НАПРЯЖЕНИЕ БС”);
- температура охлаждающей жидкости (“ТЕМПЕРАТУРА ОЖ”);
- положение дроссельной заслонки (“ПОЛОЖЕНИЕ ДРОССЕЛЯ”).
Для смены отображаемого параметра нажать кнопку  . При смене параметра кратко временно появляется

надпись, поясняющая какой параметр будет отражен. Параметры изменяются циклически, в указанном выше
порядке.

Внимание!

 Сброс на начало поездки

 в стрелочном мультидисплее соответствует сбросу в меню МАРШРУТНЫЙ

КОМПЬЮТЕР -> МУЛЬТИДИСПЛЕЙ МК.

10.

 МАРШРУТНЫЙ КОМПЬЮТЕР

Группа

“МАРШРУТНЫЙ КОМПЬЮТЕР”

 состоит из МД

“МАРШРУТНЫЙ КОМПЬЮТЕР”

 и списка детализации.

Переход в группу

“МАРШРУТНЫЙ КОМПЬЮТЕР”

 и перемещения между ее элементами происходит согласно

правилам навигации (

п.4.2

 данного Руководства).

Если выбрать любой из пунктов списка детализации, начиная с

«4.МГНОВЕННЫЙ РАСХОД ТОПЛИВА»

, и нажать

кнопку  , дисплей БК перейдет в режим ZOOM (увеличение) выбранной величины. Для некоторых величин
доступен режим мониторинга – дисплей БК работает в режиме самописца и отображает величину в ретроспективе.

Масштаб изображения БК выбирает автоматически.

Внимание!

 Нажатие и удержание кнопки   не менее 3 секунд

служит для обнуления значений накопленных

параметров поездки.

Внимание!

 БК, при появлении на входе ГБО сигнала

постоянного напряжения от 6 В до напряжения бортовой сети,

переключается на измерение расхода газа. При этом:
-останавливается счетчик расхода бензина;
-запускается счетчик расхода газа;
-в МД

«МАРШРУТНЫЙ КОМПЬЮТЕР»

 появляется буква

«Г»;

-в соответствие с расходом газа начинает уменьшаться виртуальное количество газа в баллоне от уровня,
заданного пользователем, до нуля.

10

.1 МД “МАРШРУТНЫЙ КОМПЬЮТЕР”

При входе в группу

“МАРШРУТНЫЙ КОМПЬЮТЕР”

 отобразится МД

“МАРШРУТНЫЙ КОМПЬЮТЕР”

.

На нем отображениы значения с единицами измерения следующих параметров:
- по центру – мгновенный расход текущего вида топлива;

- слева сверху  – средний расход текущего вида топлива;
- слева внизу – расход текущего вида топлива (общий за поездку);
- справа сверху – время поездки;
- справа внизу – пробег (общий за поездку).
Данные в этом МД обновляются автоматически каждые 5 км.
