маршрутный бортовой компьютер ШТАТ Шеви ВЕКТОР-Л

                   3

4.3 Снимите комбинацию приборов, для чего:

а. Выверните 2 самонарезающих винта, удерживающих комбинацию приборов.

б. Выньте её, отсоединив колодки  жгута проводов.

4.4 Подключение жгута №1. (см. Рис.6)

а. К контакту 10 красной 13 - контактной колодки комбинации приборов подходит розовый провод (заводской). Извлеките этот контакт из

колодки, вставьте на его место контакт с белым проводом из жгута №1, а вынутый контакт соедините с одиночным разъемом на белом

проводе в жгуте №1.

б. Вставьте контакт на сером проводе “К-линия” из жгута №1 в гнездо 7 (см. Рис.3) диагностической колодки OBD II.

в. Найдите выключатель наружного освещения (находится слева от рулевой колонки см. Рис.7):

К контакту 2 (указан стрелкой на Рис.8)) колодки выключателя наружного освещения подходит двойной бело - чёрный провод (заводской).

Извлеките этот контакт из колодки, вставьте на его место контакт с бело - красным проводом (“габаритные огни”) из жгута №1, а вынутый

контакт соедините с одиночным разъемом на бело - красном проводе в жгуте №1.

4.5 Подключение жгута №3. (см. Рис.6)

 а. Подключите чёрный провод “МАССА” из жгута №3 к

любому чёрному проводу в контактной колодке любой

кнопки (поз. 8, см. Рис.5).

б.  Найдите  выключатель  наружного  освещения

(находится слева от рулевой колонки см. Рис.7):

в.  Подключите  коричневый  провод  “Ближний  свет

фар”.  К  контакту  5  колодки  выключателя  наружного

освещения  подходит  зеленый  провод  (заводской).

Извлеките  этот  контакт  из  колодки,  вставьте  на  его

место контакт с коричневым проводом (“ближний свет

фар”)  из  жгута  №3,  а  вынутый  контакт  соедините  с

одиночным разъемом на коричневом проводе в жгуте

№3.

Внимание!  В  случае  отсутствия  колодок  на

коричневом проводе, подключить скруткой.

4.6 Подключение жгута №2 (см. Рис.9).

Отсоедините  колодку  выключателя  (поз.  9,  Рис.5)

аварийной сигнализации:

а.  К  контакту  2  колодки  выключателя  аварийной

сигнализации подходит оранжевый провод (заводской). Извлеките этот контакт из колодки, вставьте на его место контакт с оранжевым

проводом из жгута №2, а вынутый контакт соедините с одиночным разъемом на оранжевом проводе в жгуте №2.

б. К контакту 1 колодки выключателя аварийной сигнализации подходит красно - чёрный провод (заводской). Извлеките этот контакт

из колодки, вставьте на его место контакт с красным проводом из жгута №2, а вынутый контакт соедините с одиночным разъемом на

красном проводе в жгуте №2.

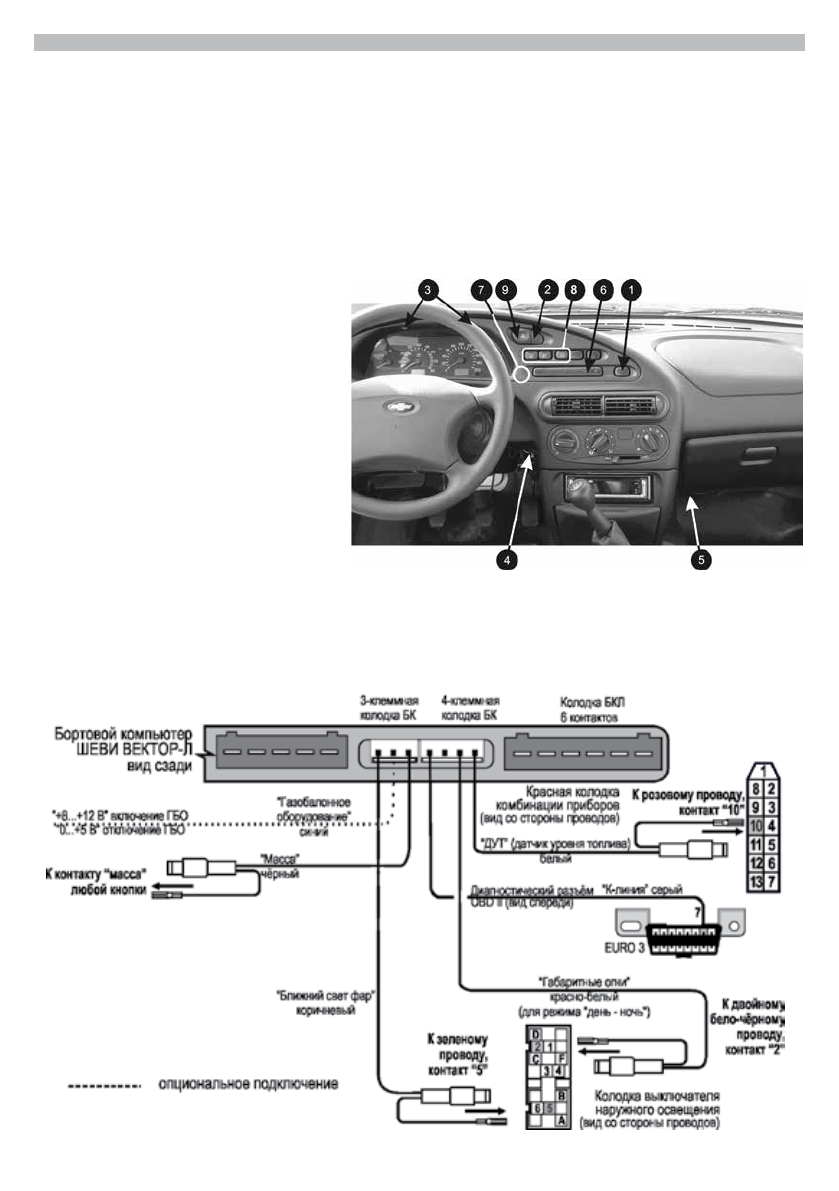

Рис. 5  Вид на панель приборов

Рис. 6  Схема подключения  жгутов №1 и №3 для а/м c БКЛ АБС и ПБ после 08.2011 г.
