АППАРАТНОЕ ПОДКЛюЧЕНИЕ фУНКЦИИ “ТРОПИК” - ШТАТ 110Х6 Магнум - Инструкция по эксплуатации - Страница 8

маршрутный бортовой компьютер ШТАТ

     14

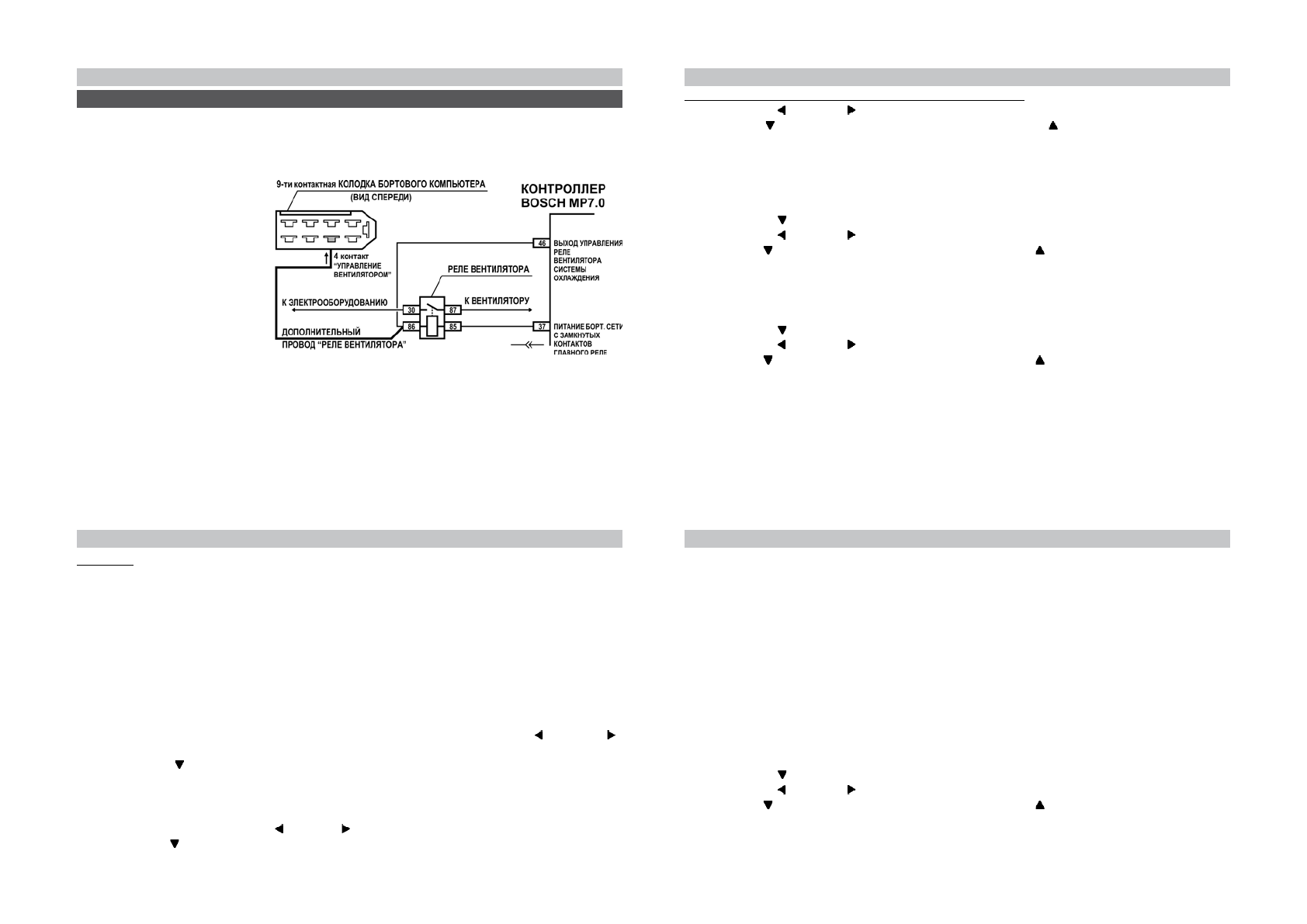

Рис. 6

Аппаратное подключение функции “тРОПиК”

Внимание!

 Если на Вашем автомобиле установлен контроллер (например,

BOSCH MP7.0

), не поддерживающий

управление вентилятором системы охлаждения по К-линии, то необходимо подключить к БК дополнительный

провод "РЕЛЕ ВЕНТИЛЯТОРА" (см.

 рис.6

). После выполнения данного подключения к функциям БК добавляется

функция

тРоПиК

 для контроллера BOSCH MP7.0.

Внимание!

  Для  других  контроллеров

аппаратное  подключение  функции

тРоПиК

  не  требуется,  так  как  управ-

ление  вентилятором  системы  охлаж-

дения  осуществляется  по  К-линии.

При  подключении  к  данным  контро-

лерам  возможно  немотивированное

загорание лампы CHECK ENGINE.

7.

АППАРАТНОЕ ПОДКЛюЧЕНИЕ фУНКЦИИ “ТРОПИК”

маршрутный бортовой компьютер ШТАТ

     35

После появления прерывистой индикации параметра, выполнить:

- нажатием кнопки   или кнопки    установите нужную степень яркости дисплея.

- нажать кнопку   , чтобы сохранить данную настройку

(нажать кнопку   , чтобы выйти без сохранения в

режим отображения меню групп).

счет прОбеГа

Данная функция позволяет выбрать из двух параметров (

К-линия

 или

дСа

) по которой будет рассчиты

-

ваться пробег автомобиля. Для настройки функции “счет ПРОБегА“ необходимо выполнить следующее:

- войти в режим отображения функции “

счет ПРОБегА

”

- нажатием кнопки   входим в режим регулировки параметра функции “

счет ПРОБегА

”

- нажатием кнопки   или кнопки    установите нужный параметр:

k-line

 или

Дса

- нажать кнопку   , чтобы сохранить данную настройку (нажать кнопку   , чтобы выйти без сохранения).

цВет Дисплея

Данная  функция  позволяет  выбрать  цвет  подсветки  индикатора  (

только  для  RGB  индикатора

).  Для

настройки функции “цВет ДисПлея“ необходимо выполнить следующее:

- войти в режим отображения функции “

цВет ДисПлея

”

- нажатием кнопки   входим в режим регулировки параметра функции “

цВет ДисПлея

”

- нажатием кнопки   или кнопки    установите нужный цвет подсветки индикатора

- нажать кнопку   , чтобы сохранить данную настройку (нажать кнопку   , чтобы выйти без сохранения).

маршрутный бортовой компьютер ШТАТ

     16

Внимание!

 Перед началом настройки БК и выхода из деморежима включить зажигание.

БК  при  выходе  из  деморежима  без  включенного  зажигания  начнет  соединятся  с  контроллером  ЭсуД  и

выдаст после этого, что контроллер ЭсуД не определен.

При включении зажигания БК определяет и выводит на дисплей

тип eCUD

 (тип контроллера) установленного

на Вашем автомобиле и переходит в режим отображения графического меню

групп

.

После этого необходимо проделать следующее:

8.1

Войти  в

группу

“настрОйки“

  и  произвести  все  необходимые  установки  (см.  раздел

группа

“НАСТРОйКИ“).

8.2 устанОВка начала пОезДки

а)

 для установки начала поездки, нажать и удерживать кнопку “Любимая функция”

(

крайняя правая кнопка

)

,

затем отпустить кнопку.

б)

в  появившемся  окне:  “ВВЕДИТЕ  РАССТОЯНИЕ  ДО  ЦЕЛИ  ПОЕЗДКИ“  нажимая  кнопку    или  кнопку    ,

выберите значение расстояния до цели поездки.

в)

нажмите  кнопку    и  на  экране  кратковременно  появится  надпись:  “НАЧАЛО  ПОЕЗДКИ“,  что  обозначает

сохранение результата ввода.

8.3 устанОВка кОличестВа бака В баллОне при запраВке ГазОм.

а)

 нажать и удерживать кнопку “Часы”

(

крайняя левая кнопка

)

, затем отпустить кнопку.

б)

 в появившемся окне нажимая кнопку   или кнопку   ,изменить значение количества газа в баллоне.

в)

 нажмите кнопку   для сохранения результата.

маршрутный бортовой компьютер ШТАТ

     33

кОррекция прОбеГа

если Вы заметили, что пробег отображается не верно (т.е. меньше или больше реального), то с помощью

функции “КОРРеКция ПРОБегА” данные показания можно скорректировать.

Надо прежде выставить количество импульсов датчика скорости - по умолчанию 6.

    - Корректируется в процентах “+” и “-”. Необходимо засеч пробег на отрезке.

    -

Ошибка пробега = пробег на отрезке(измеренный) / реальная длина отрезка

.

    - Если ошибка

меньше

 единицы, то

коррекция пробега(%) = (1 - Ошибка пробега)*100.

    - Если ошибка

больше

 единицы, то

коррекция пробега(%) = (Ошибка пробега - 1)*100.

После вычисления значения коррекции пробега, полученное значение ввести в функцию КОРРеКция ПРО

-

БегА. Ввод осуществляется по аналогии с КОРРеКцией РАсхОДА.

пОрОГ скОрОсти

если  Вы  хотите,  чтобы  Ваш  БК  оповещал  звуковым  сигналом  при  превышении  выбранной  скорости

необходимо произвести следующее:

- войти в режим отображения функции “ПОРОГ СКОРОСТИ”

- нажатием кнопки   входим в режим регулировки параметра функции “ПОРОГ СКОРОСТИ”

- нажатием кнопки   или кнопки    установите нужное значение параметра скорости

- нажать кнопку   , чтобы сохранить данную настройку (нажать кнопку   , чтобы выйти без сохранения).

По умолчанию данный параметр имеет значение 100 км/час.

если Вы не хотите

, чтобы Ваш БК оповещал звуковым сигналом при превышении порога скорости, уста

-

новите значение параметра “ПОРОгА сКОРОсти” такое, которое маловероятно достигнуть.
