12. ВОзМОжНЫЕ НЕИСПРАВНОСТИ

неиспраВнОсть

ВОзмОжная причина

спОсОб устранения

БК  не  реагирует  на  подачу  пита-

ния.

Отсутствует  напряжение  на  колод-

ке БК.

Убедитесь, что контакты цепи питания исправны, не

провалились  в  разъём,не  загрязнены  и  не  окисле-

ны. Удостоверьтесь, что напряжение +12В присутс-

твует на колодке БК.

При  движении  периодически  зву-

чит аварийное сообщение.

Срабатывает  сигнализатор  пере-

грева.

Недопустимое  напряжение  в  бор-

товой сети.
Низкий уровень топлива в баке.

Недопускайте  перегрева  двигателя!  Устраните  не-

поладки в системе охлаждения двигателя.

Устраните неполадки в бортовой сети автомобиля.

Устраните причину включения сигнализатора.

Самопроизвольное срабатывание

сигнализатора  температуры  дви-

гателя.  Неверная  оценка  некото-

рых  параметров, скачкообразные

изменения  температуры  двигате-

ля, скорости, расхода топлива.

Высокое  переходное  сопротивле-

ние  между  клеммой  “масса”  БК  и

клеммой “масса” автомобиля.

Проверить  надежность  контакта  вольтметром.

Допустимый  потенциал  относительно  минусовой

клеммы аккумулятора 0,1 В.

маршрутный бортовой компьютер ШТАТ

     5

* Только для

БК 110 х6 Magnum Speaker

- порог скорости

- объем бензобака

- объем газового баллона

- яркость подсветки индикатора

- счет пробега

- цвет дисплея

- включение вентилятора

- коэффициент расхода газа

- панель приборов

• ОШибки системы

- цифровой код ошибки

- описание ошибки

- количество ошибок

- номер текущей ошибки

• мультиДисплеи (мД)

- дисплей “ГОРОД“

- дисплей “ТРАССА“

- дисплей маршрутного компьютера (МК)

- дисплей маршрутного компьютера (МК)

- дисплей двигателя

• Динамика

-

разгон до 100 км/час;  макс. достигнутая скорость

-

время прохождения 402 м.; время прохождения 1000 м.

•

речеВОй синтезатОр *

Приветствие:

- пожелание приятного пути

Предупреждения:

- о минимальном количестве топлива в бензобаке

- о полном баке

- о наступлении сроков технического обслуживания

- об опасном перегреве двигателя

- об аварийной ситуации бортсети

• аВарийный сиГнализатОр

- перегрев двигателя

- недозаряд  аккумуляторной батареи

- низкий уровень топлива

• кнОпка часы

- время, температура за бортом

- дата

- день недели

- будильник

• кнОпка “любимая функция”

-

программируемый вызов любой функции БК

маршрутный бортовой компьютер ШТАТ

     42

в режиме индикации времени.

При  выключенном  зажигании  нажатием

крайней  левой  кнопки

  вызывается  дисплей  часов.  При  нажатии

кнопки   или кнопки    можно просмотреть

каленДарь

 и

буДильник

. Через 10 секунд после последнего

нажатия кнопок дисплей БК погаснет.

каленДарь

Для настройки календаря необходимо выполнить следующее:

- нажать кнопку    , для того чтобы перейти из режима отображения времени в режим календаря

- нажать кнопку   , входим в режим прерывистой индикации параметра “день”

- нажатием кнопки   или кнопки    , изменить показания параметра “день”

- нажать кнопку   , сохраняем “день“ и переходим в режим прерывистой индикации параметра “месяц”

- нажатием кнопки   или кнопки    , изменить показания параметра “месяц”

- нажать кнопку   , сохраняем “месяц“ и переходим в режим прерывистой индикации параметра “год”

- нажатием кнопки   или кнопки    , изменить показания параметра “год”

- нажать кнопку   , сохраняем “год“ и переходим в режим прерывистой индикации параметра “день недели”

- нажатием кнопки   или кнопки    , изменить показания параметра “день недели”

- нажать кнопку   , сохраняем “день недели“ и переходим в режим индикации настроенного календаря.

буДильник

Для настройки будильника необходимо выполнить следующее:

- нажать кнопку    , для того чтобы перейти из режима отображения календаря в режим будильника

- нажать кнопку   , входим в режим прерывистой индикации параметра “час”

маршрутный бортовой компьютер ШТАТ

     7

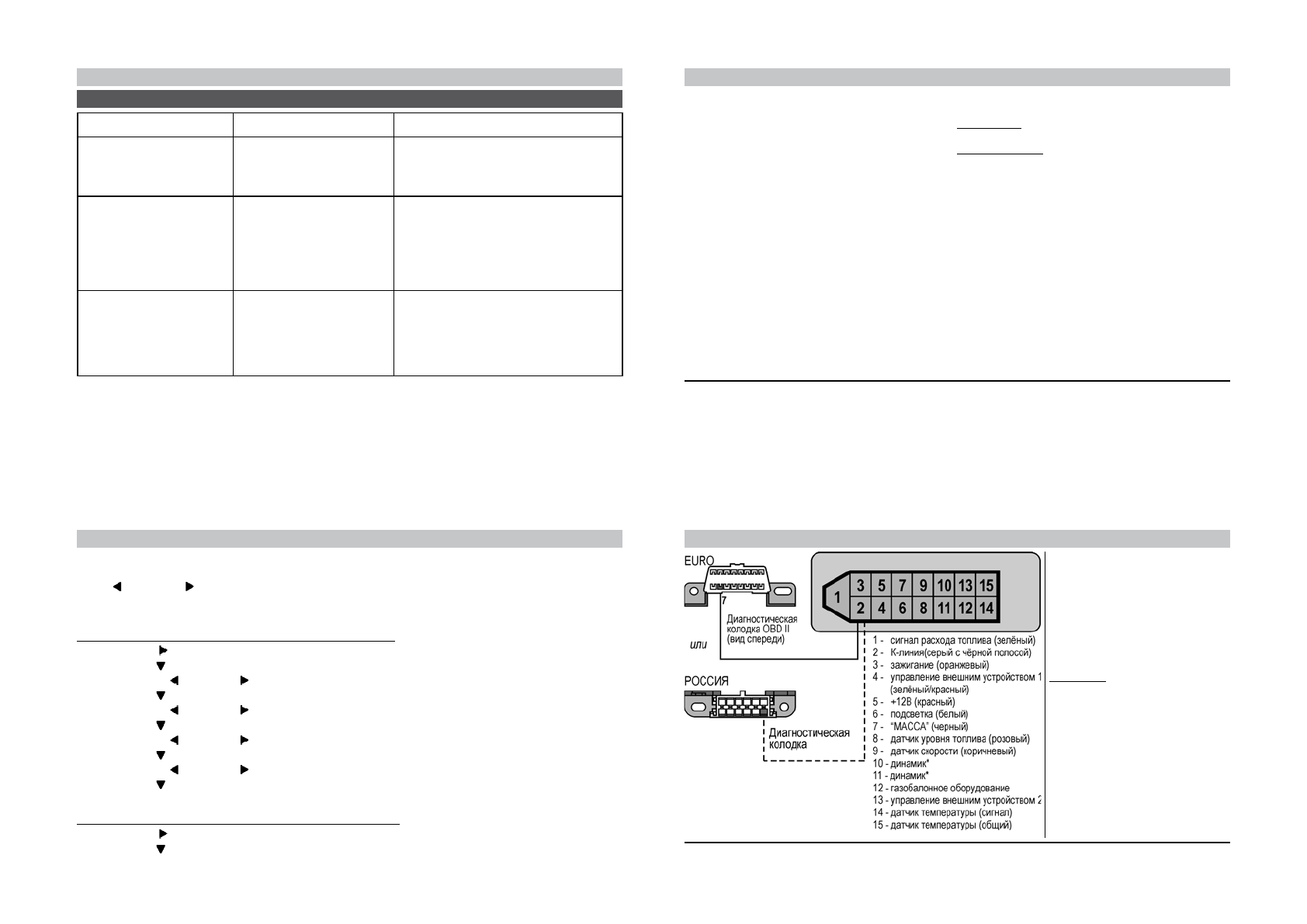

рис.1 Схема подключения
