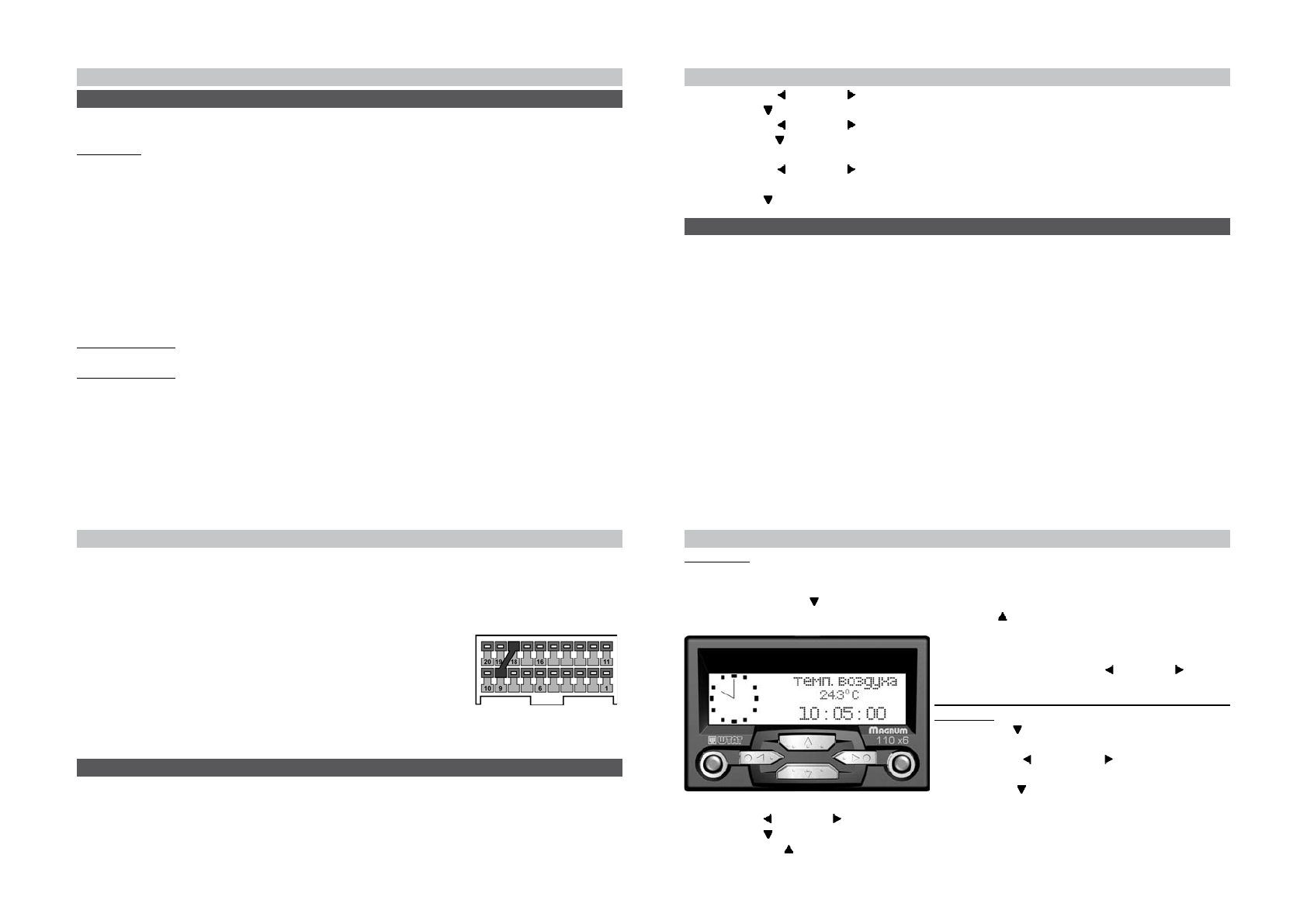

Внимательно ознакомьтесь с данной инструкцией перед установкой и использованием БК.

При возникновении вопросов обращайтесь по телефону горячей линии: 8-902-299-41-05

Внимание! перед началом работы отключите клемму “масса” от аккумуляторной батареи!

5.1

Отключите и извлеките штатные часы.

5.2

Подключите  БК  согласно  схеме  подключения  (см.

  рис.1

)  к  диагностической  колодке  Вашего  автомобиля

через входящий в комплект переходник диагностической линии (диагностическая колодка находится под ру-

левой колонкой с правой стороны).

5.3

Подключите колодку БК к штатному разъему маршрутного компьютера.

5.4

Установите датчик температуры. Для этого необходимо:

а)

снимите левую боковую накладку консоли в районе педали газа;

б)

 извлеките бортовую систему контроля (блок слева от часов);

в)

 проложите провод с датчиком от места установки БК до места установки датчика в районе заглушки левой

противотуманной фары на переднем бампере по маршруту: гнездо БК - левая боковая накладка консоли (под

ковриком в районе педалей) - по штатной проводке - левый лонжерон.

г)

 закрепите датчик температуры:

1 способ крепления

Саморезным винтом к ребру жесткости внутри бампера снизу.

2 способ крепления

Открутите  гайку  М6  крепления  к  кузову  пластмассовой  детали  (номер  по  каталогу  2110-403363)  левой  пе-

5.

УСТАНОВКА БК НА АВТОМОБИЛЬ С ОБЫЧНОЙ ПАНЕЛЬю

маршрутный бортовой компьютер ШТАТ

     43

- нажатием кнопки   или кнопки    , изменить показания параметра “час”

- нажать кнопку   , сохраняем “час“ и переходим в режим прерывистой индикации параметра “минута”

- нажатием кнопки   или кнопки    , изменить показания параметра “минута”

-  нажать  кнопку    ,  сохраняем  “минута“  и  переходим  в  режим  прерывистой  индикации  графического

изображения будильника

- нажатием кнопки   или кнопки    , изменить индикацию графического изображения будильника (в состояние

заведенного)

- нажать кнопку   , сохраняем настройки и переходим в режим индикации настроенного будильника.

11.

ИНСТРУКЦИя ПО ПРОгРАММИРОВАНИю БК

1. Скачать (если необходимо) бутлоадер

BootLoader.exe

 и прошивку с сайта

WWW.SHTAT.RU.

2. Подключить БК через кабель “Data cable” к компьютеру.

3. Подключить питание 12 Вольт и убедиться, что БК работает.

4. Запустить

BootLoader.exe

, установить порт к которому подключен кабель (по умолчанию - СОМ1).

5. Нажать кнопку “Загрузить файл”. В появившемся меню выбрать “Тип файлов” - hex. Выбрать необходимый файл

с прошивкой.

6.  Нажать  кнопку  “Старт  ISP”.  Выключить  и  включить  питание    БК.  На  “бегунке”  сверху  должен  отобразиться

процесс программирования БК.

7.  После  программирования  программа  выдает  сообщение  “Загрузка  окончена.  Запустить  контроллер?”  Нажать

“Ок” и убедиться в работоспособности БК.

маршрутный бортовой компьютер ШТАТ

     8

    - проложите датчик от места установки БК до хомутов крепления штатного пучка проводов, расположенного

по нижней части панели приборов, далее вдоль пучка проводов до монтажного блока;

    - от монтажного блока в моторный отсек датчик проложить стальной протяжкой через резиновую заглушку

пучка проводов моторного отсека, расположенную слева от монтажного блока;

   - провод нужно принять в нише за бачком омывателя (для этого необходимо снять крепление бачка, отодви-

нуть его в сторону и принять провод);

      - закрепить провод датчика штатными хомутами пучка проводов.

е)

 подсоедините разъем датчика температуры к БК.

5.5

Проверьте наличие иммобилайзера.

5.6

Убедитесь, что при отсутствии иммобилайзера установлена перемычка (см.

рис. 2

). Если перемычка между клеммами разъема отсутствует, установите ее.

5.7

Установите БК в штатное место часов автомобиля.

5.8

Подключите клемму “МАССА” к аккумулятору.

5.9

Выполните настройки в соответствии с

гл.8

.

Рис. 2

Разъём иммобилайзера

6. УСТАНОВКА БК НА АВТОМОБИЛЬ С ПАНЕЛЬю “ЛюКС“

Данный вариант установки применяется на автомобилях семейства ВАЗ 2110 с видоизменённой  панелью

приборов (панель приборов “люкс”).

переД началОм рабОты Отключите клемму “масса” От аккумулятОрнОй батареи!

6.1

Установка БК производится в гнездо консоли панели приборов (например, поз.1,

рис.3

).

6.2

Отверните два самонарезающих винта (поз. 2,

рис.3

), крепящих щиток панели приборов (поз.3,

рис.3

).

маршрутный бортовой компьютер ШТАТ

     41

нижние поля

- время прохождения 402 метров с места, с

- время прохождения 1000 метров с места, с

При нажатии на клавишу   , параметры обнуляются и сохраняются в дисплее старых параметров.

Для выхода из группы параметров “ДИНАМИКА” нажать кнопку   .

Переход  в  группу  “ЧАСы“  осуществляется  нажатием

крайней  левой  кнопки

.  Движение  по  данной  группе

осуществляется нажатием кнопки   или кнопки    .

часы и температура ВОзДуха

Для  настройки  времени  необходимо  выполнить

следующее:

- нажать кнопку   , входим в режим прерывистой индикации

параметра “час”

-  нажать  кнопку    или  кнопку      ,  изменить  показания

параметра “час”

-  нажать  кнопку    ,  сохраняем  “час“  и  переходим  в  режим

прерывистой индикации параметра “минута”

- нажать кнопку   или кнопку    , изменить показания параметра “минута”

- нажать кнопку   , сохраняем параметр “минута“ и переходим в режим индикации настроенного времени.

Если нажать кнопку

 , то произойдёт выход из настройки времени без сохранения параметров. БК останется
