-26-
6.6.5 ПОДКЛЮЧЕНИЕ ЗАМКА ЗАЖИГАНИЯ .
Подключите желтый провод (3 контакт) переходника в разрыв цепи зажигания согласно электрической схемы на Ваш а/м. Если
используется режим “Замок Вирт”, данный провод можно не подключать.
6.6.6 УСТАНОВКА И ПОДКЛЮЧЕНИЕ ДАТЧИКА ВНЕШНЕЙ ТЕМПЕРАТУРЫ.
Производится аналогично
п.6.1.2
.
6.6.7 ПОДКЛЮЧЕНИЕ К ЦЕПИ “ГАБАРИТЫ”
(кроме SE-50V, SL-50V).
Подключите провод от контакта №6 переходника МК методом скрутки к любой цепи
а/м на которой появляется напряжение “+12 Вольт” при
включении габаритных огней а/м. Соединение заизолируйте. В случае если вы не хотите использовать режим “Габариты”, соединение
выполнять не нужно.
6 . 6 . 8 Н Е И С П ОЛ ЬЗ О ВА Н Н Ы Е П Р О В ОД Н И К И П Е Р Е ХОД Н И К А М К Н Е О Б ХОД И М О РА ЗД Е Л Ь Н О
ЗАИЗОЛИРОВАТЬ!

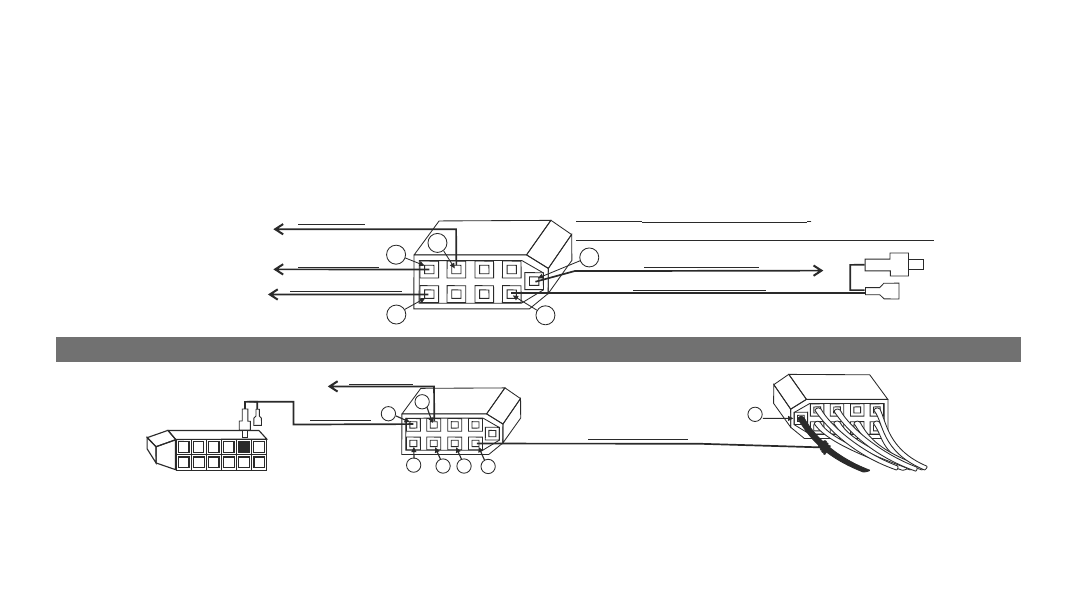

"Зажигание" желтый
ДУТ зеленый
Колодка
переходника МК
вид сзади со стороны присоединения проводов
3
8
"Форсунка" синий
1
"ДС" фиолетовый
9
6
“Габариты”
6.7 ПОДКЛЮЧЕНИЕ МК
RIF-500, RI-500, SE-50V, SL-50V
К А/М ВОЛГА С ДВИГАТЕЛЕМ КРАЙСЛЕР.
"Зажигание" желтый
ДУТ зеленый
Колодка
переходника МК
вид сзади со стороны
присоединения проводов
3
5
7
8
Разъем выключателя
боковых поворотов
вид со стороны
присоединения
проводов
Колодка
ХР1
вид со стороны
присоединения проводов
9
1
“Габариты”
6
6.7.1 ПОДКЛЮЧЕНИЕ КОЛОДКИ ПЕРЕХОДНИКА
.
Подключите к разъему МК колодку переходника из комплекта прибора. После этого выполните соединение цепей колодки переходника с
соответствующими цепями а/м.
