-23-

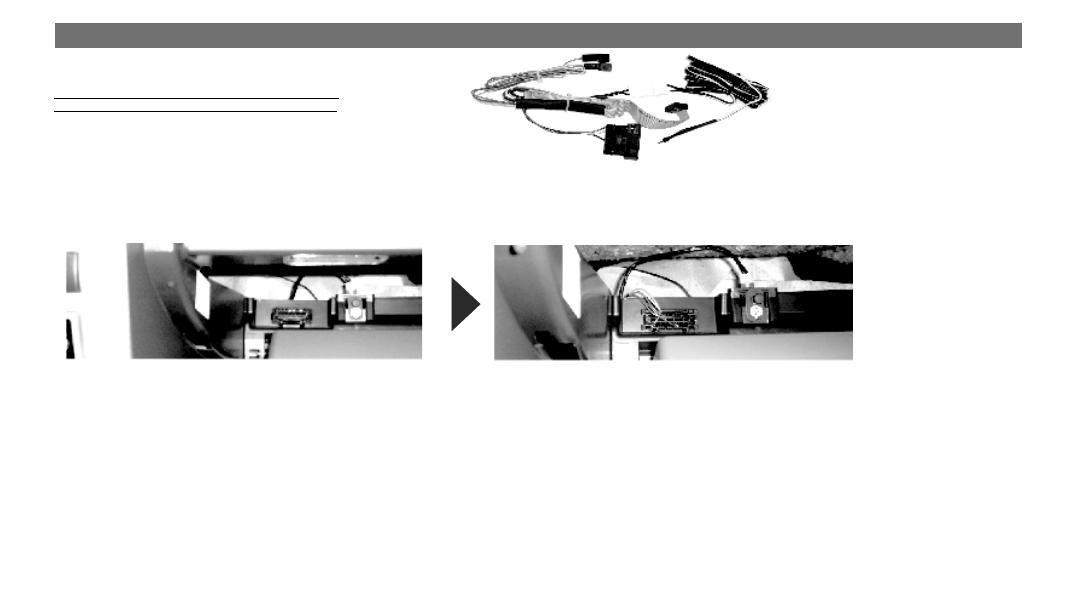

6.4 ПОДКЛЮЧЕНИЕ МК RI-500V в автомобиле Lada Priora (standart)
П р и п о д к л ю ч е н и и п р и б о р а
используются соединитель Lada Priora:
6.4.1 ПОДКЛЮЧЕНИЕ ВИЛКИ OBD-II.
Переверните колодку диагностики, находящуюся в машине, так, чтобы диагностическая вилка втыкалась не со стороны
перчаточного ящика, а со стороны ног переднего пассажира. Для этого сжать два фиксатора на торцах колодки диагностики и
выдавить ее из перчаточного ящика, перевернуть и вставить ее из перчаточного ящика. Проложите шлейф МК через
центральную консоль, воткните вилку диагностики в колодку диагностики.
6.4.2
УСТАНОВКА И ПОДКЛЮЧЕНИЕ ДАТЧИКА ВНЕШНЕЙ ТЕМПЕРАТУРЫ.
Производится аналогично
п.6.1.2
.
6.4.3 ПОДКЛЮЧЕНИЕ ДУТ, ”ГАБАРИТОВ”, “ЗАЖИГАНИЯ”.
Извлеките контакты “В” и “1” из колодки выключателя обогрева заднего стекла вставьте контакт “Габариты” (синий провод из
жгута МК) в гнездо “В”, а контакт “Зажигание” (желтый провод из жгута МК) в гнездо “1” колодки выключателя обогрева заднего
стекла. Наденьте изоляторы входящие в комплект МК на вынутые гнезда штатной проводки и вставьте их в соответствующие
вилки проводов МК. Методом скрутки подсоедините зеленый провод МК (ДУТ) к розовому проводу колодки жгута приборов (31
контакт), находящейся в блоке предохранителей.
