Prawidłowe  napięcie  łańcucha  piły  jest

bardzo  ważne  i  należy  je  sprawdzić  przed

uruchomieniem piły oraz podczas wszelkich

operacji cięcia.

Poświęcenie

czasu

na

wykonanie

wymaganych  regulacji  piły  łańcuchowej,

poprawi  wydajność  cięcia  i  wydłuży

żywotność łańcucha.

OSTRZEŻENIE:

Podczas  obsługi

łańcucha  lub  wykonywania  regulacji  piły

łańcuchowej  należy  zawsze  zakładać

wytrzymałe rękawice.

1

. Przekręć  listwę  prowadnicy  do  góry  i

obróć  pokrętło  regulacji  łańcucha  (A)  W

KIERUNU WSKAZÓWEK ZEGARA, aby

zwiększyć napięcie łańcucha. Obrócenie

pierścienia  łańcucha  (A)  PRZECIWNIE

DO  KIERUNU  WSKAZÓWEK  ZEGARA

zmniejszy  napięcie  łańcucha.  Upewnij

się, że łańcuch jest dobrze dopasowany

do listwy prowadnicy na całym obwodzie.

(Rys. 4)

2

. Po wykonaniu regulacji, nadal trzymając

koniec  listwy  w  górze,  dokręć  pewnie

przycisk  mocowania  listwy  (B).  Łańcuch

jest  prawidłowo  naciągnięty,  gdy  jest

dobrze dopasowany na całym obwodzie

i  można  go  pociągnąć  ręką  w  rękawicy.

(Rys. 4)

W CELU REGULACJI ŁAŃCUCHA PIŁY:

REGULACJA NAPIĘCIA ŁAŃCUCHA

PIŁY

OSTRZEŻENIE:

Podczas  obsługi

łańcucha należy zawsze zakładać rękawice

ochronne.

1

. Ustaw  blok  napędowy  na  płaskiej

powierzchni.

2

. Upewnij  się,  że  dźwignia  HAMULCA

ŁAŃCUCHA  znajduje  się  w  pozycji

WYŁĄCZENIA. (Rys. 3A)

3. Poluzuj  lekko  przycisk  (C),  obracając

pokrętło  w  kierunku  przeciwnym  do

wskazówek  zegara,  a  następnie  obróć

pierścień  napinania  łańcucha  (B)  w

kierunku  przeciwnym  do  wskazówek

zegara  w  celu  zwolnienia  napięcia

łańcucha.(Rys. 3B)

4. Aby  zdjąć  pokrywę  zębatki  (A),  obróć

przycisk  (B)  w  kierunku  przeciwnym  do

wskazówek zegara. (Rys. 3B )

5

. Zdejmij  łańcuch  z  listwy  prowadnicy  i  z

zębatki.  Wysuń  listwę  prowadnicy  z

urządzenia.

6

. Załóż  koniec  z  listwy  prowadnicy  z

rowkiem,  na  śrubę  listwy  (D).  Wsuń

listwę prowadnicy za bęben sprzęgła (E),

aż  do  zatrzymania  listwy  prowadnicy.

(Rys. 3C)

7

. Rozciągnij  łańcuch  z  krawędziami

tnącymi  (F)  łańcucha,  skierowanymi  w

KIERUNKU OBROTÓW (Rys. 3D).

8

. Nasuń  łańcuch  dookoła  zębatki  (G)  za

sprzęgłem  (H).  Upewnij  się,  że  są  ogn-

iwa pasują do zębów zębatki. (Rys. 3E)

9

. Wprowadź  elementy  prowadzące  ogniw

do rowka (I) i dookoła końca listwy. (Rys.

3E)

Uwaga:

 Łańcuch piły może lekko opadać z

dolnej części listwy. Jest to normalne.

10

. Obróć  pokrętło  (J)  PRZECIWNIE  DO

WSKAZÓWEK  ZEGARA,  aż  do

zakończenia  przesuwania  trzpienia  (K).

(Rys. 3F)

11

. Zainstaluj

pokrywę

sprzęgła

sprawdzając, czy trzpień znajduje się w

dolnym  otworze  listwy  prowadnicy.

Upewnij  się,  że  łańcuch  nie  może

zsunąć się z listwy.

12

. Dokręć  mocno  śrubę  (N)  i  wykonaj

czynność  13  w  celu  regulacji  napięcia

łańcucha.

13. Obróć  mocno  pierścień  napinania  w

kierunku  zgodnym  ze  wskazówkami

zegara  (M);  pociągnij  mocno  przycisk

kontroli  w  kierunku  strzałki  (L)  w  celu

obrotu w kierunku wskazówek zegara, a

następnie  naciśnij  ponownie  przycisk

kontroli. (Rys. 3G)

Uwaga:

  Pokrętło  mocowania  listwy

prowadnicy  jest  instalowane  jedynie  na

jeden  obrót  ręki,  ponieważ  wymagana  jest

regulacja  łańcucha  piły.  Wykonaj  instrukcje

z części Regulacja napięcia łańcucha piły.

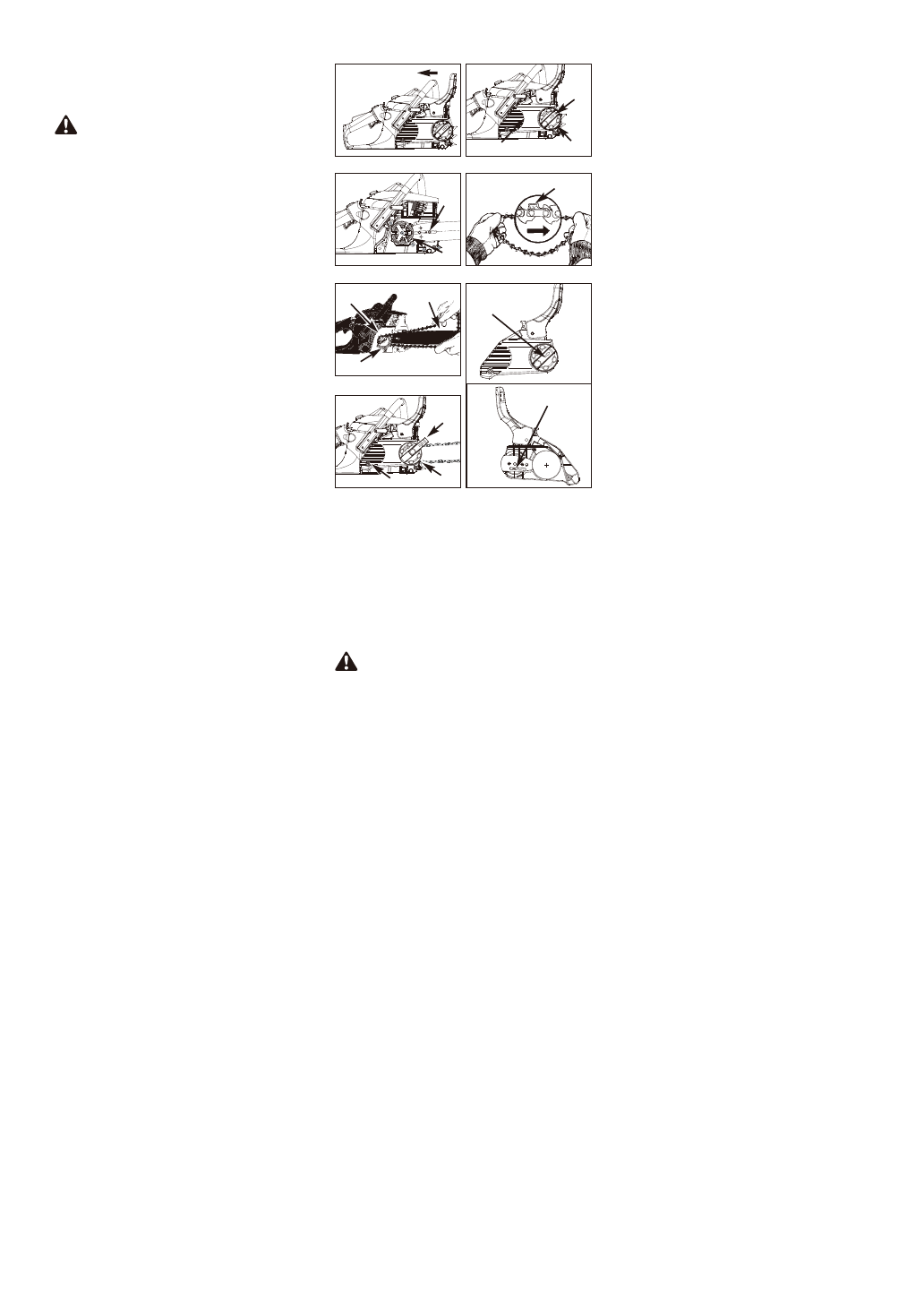

LISTWA PROWADNICY/ŁAŃCUCH

PIŁY/INSTALACJA POKRYWY

SPRZĘGŁA

Rys. 3A

C

Rys. 3

B

B

Rys. 3

C

F

Rys. 3

D

A

D

E

Rys. 3

E

J

I

G

H

Rys. 3

G

Rys. 3

F

K

L

M

N
