-- 27 --

A

B

C

B

B

D

A

C

D

B

E

F

F

B

A

1.

Отвинтите  фиксатор  (A)  крышки  воздуш-

ного  фильтра  и  снимите  верхнюю  крышку

(B),  отвинтив  крепежные  винты  крышки.

Снимите крышку, подняв ее (рис. 15A).

2.

Извлеките  воздушный  фильтр  (C)  из

воздушной камеры (D) (рис.15B).

3.

Выполните  очистку  воздушного  фильтра.

Промойте  воздушный  фильтр  чистой,

теплой  мыльной  водой.  Прополощите

фильтр  чистой,  холодной  водой.  Досуха

просушите фильтр на воздухе.

ПРИМЕЧАНИЕ.

Рекомендуется

иметь

несколько запасных фильтров.

4.

Установите  воздушный  фильтр.  Установите

крышку  двигателя  (воздушного  фильтра).

Убедитесь,  что  оба  фиксатора  (E,  F)  и

крышка  закреплены  должным  образом.

Надежно  завинтите  фиксатор  крышки

(рис.15C и 15D).

1.

Переведите  выключатель  СТОП  в  нижнее

положение.

2.

Отвинтите  фиксатор  (A)  крышки  воздуш-

ного  фильтра  и  снимите  верхнюю  крышку

(B),  отвинтив  крепежные  винты  крышки.

Снимите крышку, подняв ее (рис. 18A).

3.

Отсоедините  разъем  провода  (C)  от  свечи

зажигания  (D),  потянув  и    одновременно

поворачивая его (рис. 18B).

4.

С помощью свечного ключа вывинтите свечу

зажигания.  ЗАПРЕЩАЕТСЯ  ИСПОЛЬЗО-

ВАТЬ КАКИЕ-ЛИБО ИНЫЕ ИНСТРУМЕНТЫ.

5

.

При  необходимости  проверьте  межэлектр-

одные зазоры с помощью щупа и установите

зазоры, равными 0,635 мм (0,025 дюйма).

6

.

Установите новую свечу зажигания.

ПРИМЕЧАНИЕ.

    Для  замены  необходимо

использовать резисторную свечу зажигания.

ПРИМЕЧАНИЕ.

  Система  зажигания  данной

бензопилы  соответствует  всем  требованиям

правил

относительно

оборудования,

создающего помехи.

1.

Снимите крышку топливного бака.

2.

Согните  кусок  гибкой  проволоки  так,  чтобы

на конце образовался крючок.

3.

Опустите получившийся крючок в горловину

топливного  бака  и  захватите  им  топливный

шланг.  Осторожно  поднимайте  топливный

шланг  в  направлении  горловины,  пока  не

сможете достать его пальцами.

1.

Отвинтите  2  болта  (A)  и  извлеките

глушитель (рис. 17A).

2.

Отвинтите  2  крепежных  винта  крышки  (C)

(рис. 17B).

3.

Утилизируйте искрогаситель (D) и замените

его новым.

4.

Соберите  глушитель  и  установите  его  на

цилиндр. Надежно затяните болты и винты.

ПРИМЕЧАНИЕ.

  Загрязнение  искрогасителя

существенно  снижает  производительность

двигателя.

ВНИМАНИЕ!

Категорически  запрещ-

ается  выполнять  операции  технического

обслуживания,  не  дождавшись  остывания

двигателя, во избежание получения ожогов рук

и пальцев.

ВНИМАНИЕ!

Категорически

запрещается  эксплуатировать  бензопилу  без

топливного фильтра. Топливный фильтр след-

ует  заменять  через  каждые  20  часов  эксплуа-

тации.  Перед  заменой  топливного  фильтра

слейте все топливо из топливного бака.

ОСТОРОЖНО!

Категорически

запрещается  эксплуатировать  бензопилу  без

воздушного  фильтра.  Пыль  и  загрязнения

попадут  в  двигатель,  что  приведет  к  его

повреждению.  Регулярно  выполняйте  очистку

воздушного фильтра!

ВОЗДУШНЫЙ ФИЛЬТР

ТОПЛИВНЫЙ ФИЛЬТР

ИСКРОГАСИТЕЛЬ

ПРИМЕЧАНИЕ.

  Для  обеспечения  надежной

работы  двигателя  свеча  зажигания  должна

иметь правильный межэлектродный зазор и не

иметь отложений.

СВЕЧА ЗАЖИГАНИЯ

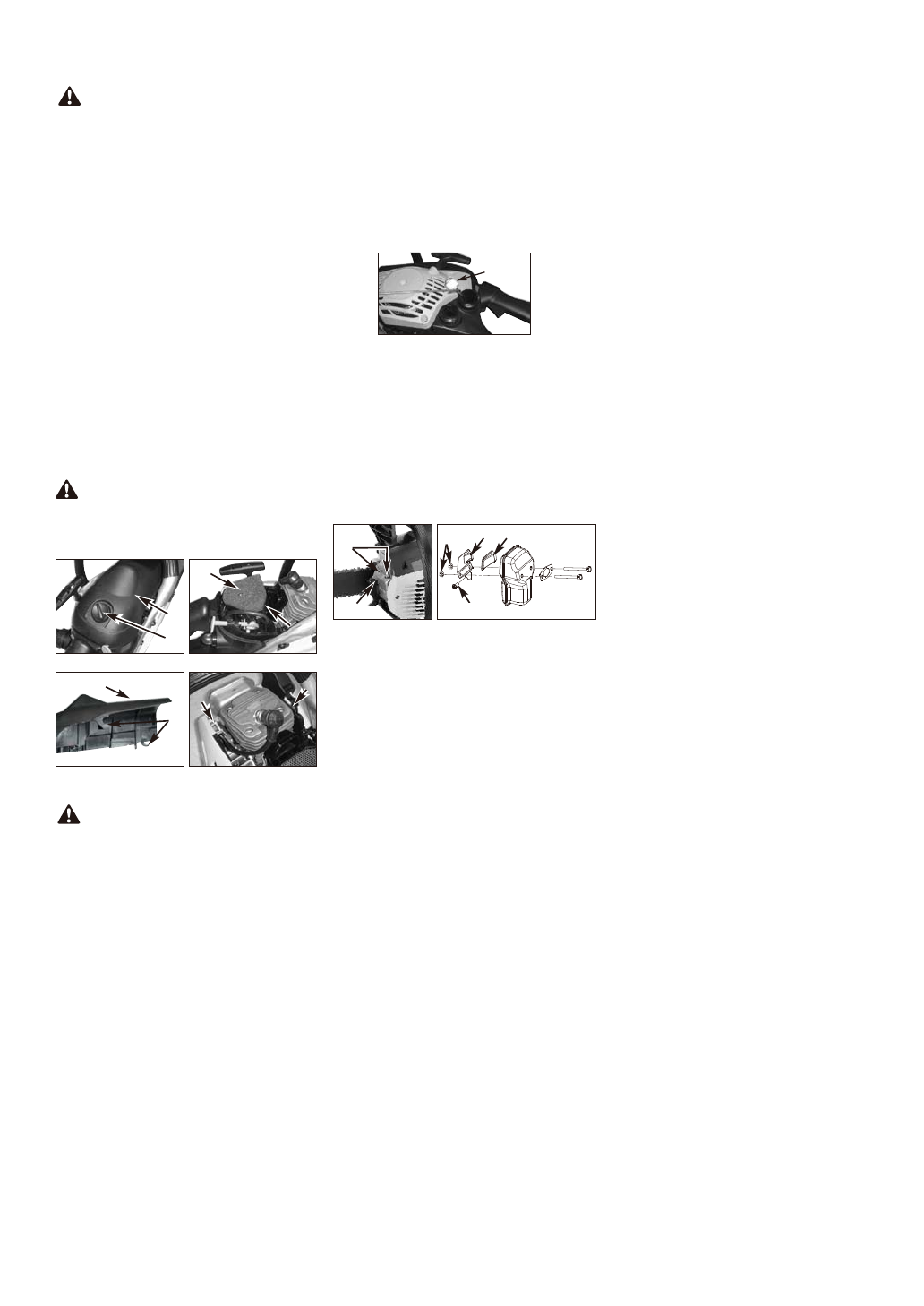

Рисунок 15A

Рисунок 16

Рисунок 15C

Рисунок 15D

Рисунок 15B

Рисунок 17A

Рисунок 17B

ПРОЦЕДУРА ОЧИСТКИ

ВОЗДУШНОГО ФИЛЬТРА!

ПРИМЕЧАНИЕ.

  Не  извлекайте  топливный

шланг из бака полностью.

4.

Извлеките фильтр (A) из бака (рис.16).

5

.

Отсоедините  фильтр  с  помощью  враща-

тельных движений. Утилизируйте фильтр.

6

.

Установите  новый  фильтр.  Опустите  голо-

вку  фильтра  в  горловину  бака.  Убедитесь,

что  фильтр  находится  в  нижнем  углу  бака.

При  необходимости  переместите  фильтр

при помощи длинной отвертки.

7

.

Заправьте топливный бак свежей топливно-

масляной смесью, см. раздел «

ТОПЛИВО И

СМАЗКА

».  Закройте  топливный  бак

крышкой.
