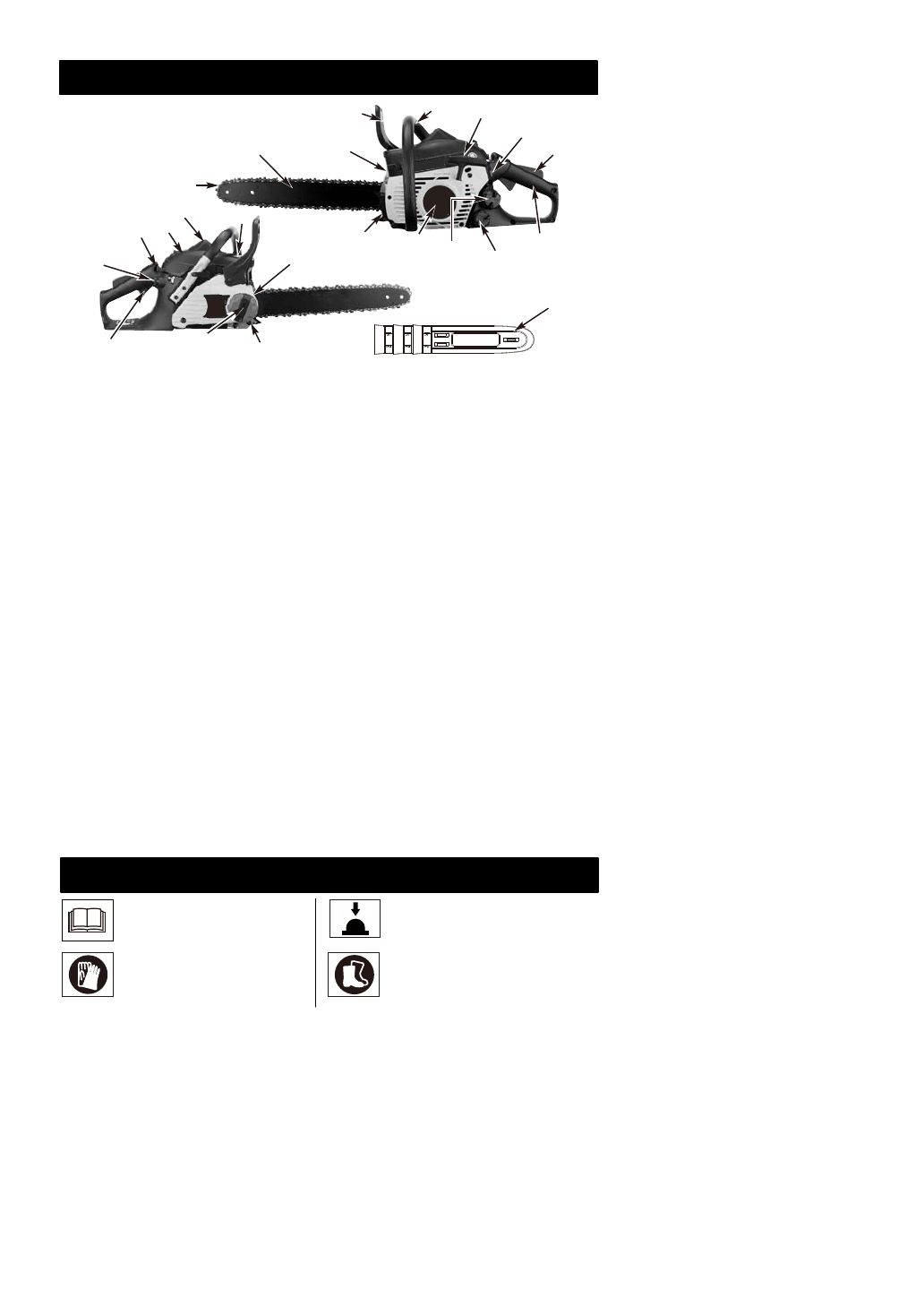

IDENTYFIKACJA (CO TO JEST?)

-- 93 --

1.

Łańcuch piły

2.

Listwa prowadnicy

3.

Ekran łapacza iskier

4.

Dźwignia hamulca łańcucha/

Osłona ręki

5.

Uchwyt przedni

6.

Uchwyt rozrusznika

7.

Przełącznik Włączenie/

wyłączenie

8.

Blokadę spustu przepustnicy

9.

Uchwyt tylny/Otwór rozruchowy

10.

Korek zbiornika oleju

11.

Korek zbiornika paliwa

12.

Pokrywa rozrusznika

13.

Zębaty zderzak

14.

Pierścień napinania łańcucha

15.

Osłona tłumika

16.

Świeca

17.

Pokrywa filtra powietrza

18.

Dźwignia ssania do ssania

automatycznego

19.

Pompka paliwa

20.

Przepustnica spust

21.

Przycisk kontroli pokrywy

łańcucha

22.

Chwytak łańcucha

23.

Osłona listwy prowadnicy

FUNKCJE ZABEZPIECZENIA

Numery poprzedzające opisy odpowiadają numerom powyżej, co pomaga w lokalizacji

funkcji zabezpieczenia.

13

1

7

5

6

11

2

17

20

22

21

14

23

16

18

3

4

10

12

15

19

8

9

IDENTYFIKACJA SYMBOLI

Przed  użyciem  tej  maszyny  należy

przeczytać i zrozumieć podręcznik z

instrukcjami  i  wszystkie  etykiety  z

ostrzeżeniami.

Należy zakładać rękawice ochronne

w celu zabezpieczenia rąk

Pompka paliwa

1

ŁAŃCUCH  PIŁY  O  NISKIM  ODBICIU

pomaga  w  znacznym  zmniejszeniu

odbicia  lub  intensywności  odbicia,  dzięki

specjalnie

wykonanym

głębokim

szczelinom i osłonom.

3

EKRAN  ŁAPACZA  ISKIER

  wyłapuje

cząstki  węgla  i  inne  łatwopalne  cząstki  o

wielkości  ponad  0,023  cala  (0,6mm)  z

wydechu  spalin  silnika.  Zgodność  z  lok-

alnym,  stanowym  i  federalnym  prawem

i/lub  przepisami  dotyczącymi  używania

ekranu  łapacza  iskier,  spoczywa  na

użytkowniku. Dodatkowe informacje znaj-

dują się w części Środki bezpieczeństwa.

4

DŹWIGNIA  HAMULCA  ŁAŃCUCHA/

OSŁONA  RĘKI

  zabezpiecza  lewą  rękę

operatora  na  wypadek  zsunięcia  jej  z

przedniego  uchwytu  przy  uruchomionej

pile.

4

HAMULEC  ŁAŃCUCHA

  to  funkcja

zabezpieczenia,

która

zmniejsza

możliwość odniesienia obrażeń w wyniku

odbicia  spowodowanego  zatrzymaniem

przesuwania  łańcucha  piły  w  czasie

milisekund.  Jest  uaktywniana  poprzez

dźwignię HAMULCA ŁAŃCUCHA.

7

PRZEŁĄCZNIK  STOP

  po  wyzwoleniu

natychmiast

zatrzymuje

silnik.

Przełącznik  stop  należy  przesunąć  do

pozycji  ON  (Włączenie),  aby  uruchomić

lub ponownie uruchomić silnik.

8

BLOKADĘ  SPUSTU  PRZEPUSTNICY

zapobiega  przypadkowemu  przyspiesze-

niu  silnika.  Spustu  przepustnicy  (20)  nie

można  ścisnąć,  dopóki  nie  zostanie

naciśnięty zaczep bezpieczeństwa.

22

CHWYTAK  ŁAŃCUCHA

  zmniejsza

niebezpieczeństwo  obrażeń  na  wypadek

pęknięcia  lub  zerwania  łańcucha  piły

podczas działania. Chwytak łańcucha ma

przechwytywać zwijający się łańcuch.

Załóż buty ochronne, aby

zabezpieczyć stopy
