Riktig  spenning  på  sagkjeden  er  ekstremt

viktig  og  må  kontrolleres  før  start,  samt

under enhver kutteoperasjon.

Ta deg tid til å gjøre nødvendige justeringer

til sagkjeden for en forbedret kutteytelse og

lengre kjedelevetid.

ADVARSEL:

  Bruk  alltid  tykke

arbeidshansker når du håndterer sagkjeden

eller gjør justeringer på sagkjeden.

FORSIKTIG:

  En  ny  motorsag

strekker  seg,  og  må  justeres  på  nytt  etter

så få som 5 kuttinger. Dette er normalt for

en  ny  kjede,  og  intervallet  mellom

fremtidige justeringer vil raskt bli lengre.

FORSIKTIG:

  Hvis  motorsagen  er

FOR  LØS  eller  FOR  STRAM,  vil  slitasjen

øke  på  tannhjulet,  skinnen,  kjeden  og

veivaksellagrene.  Studer  Fig.  5  for

informasjon  om  riktig  kaldspenning  (A),

korrekt  varmspenning  (B),  og  som  en

veiledning  for  når  sagkjeden  må  justeres

(C).

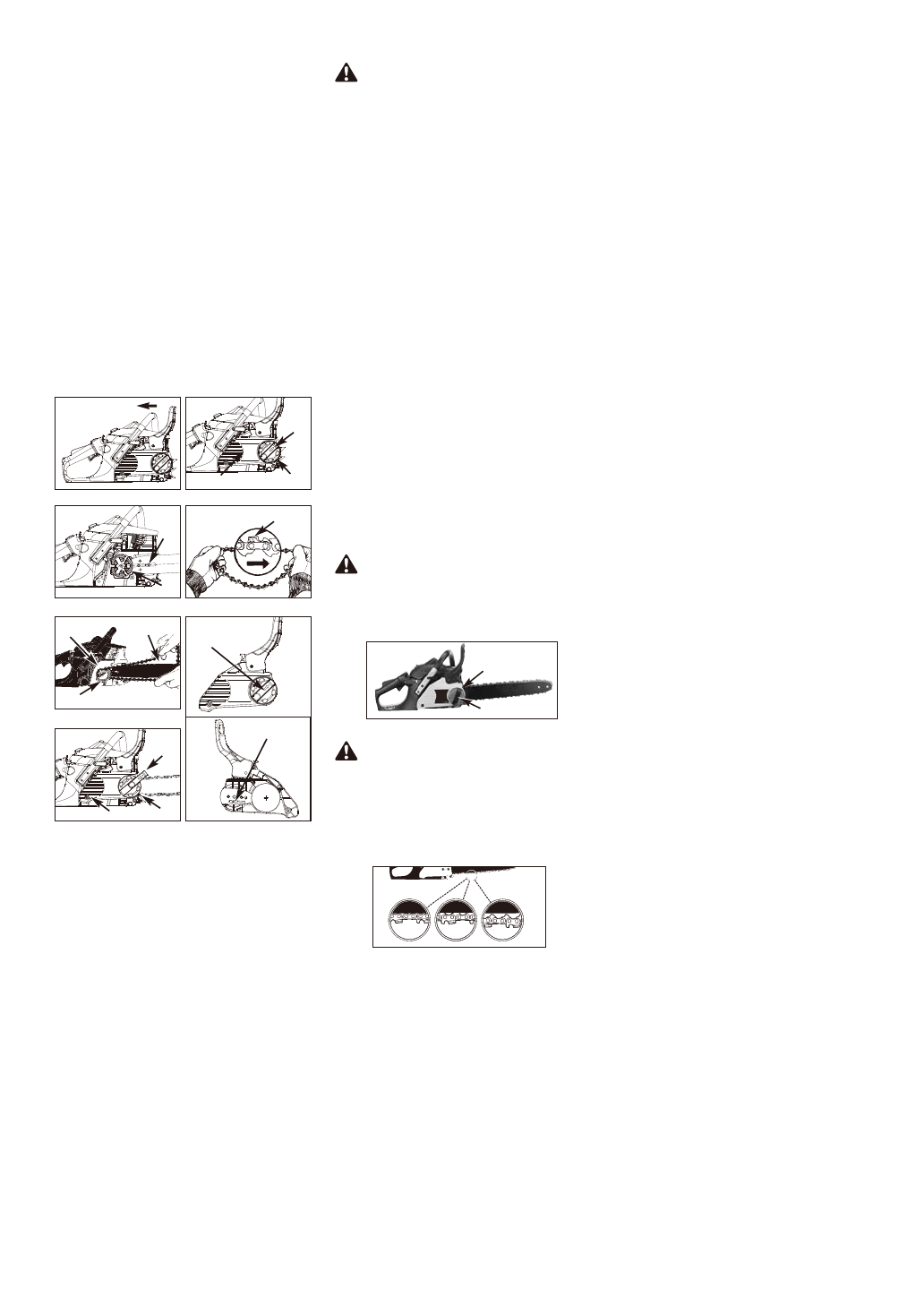

9. Før  drivverkslinkene  inn  i  sporet  (I)  og

rundt enden av skinnen. (Fig. 3E)

MERK:

  Sagkjeden  kan  falle  noe  ned  på

nedre del av skinnen. Dette er normalt.

10. Vri  knotten  (J)  MOT  KLOKKEN  til

TANGEN  (K)  er  kommet  nesten  helt

fram. (Fig. 3F)

11. Installer koblingsdekslet mens du sørger

for  at  tangen  er  plassert  i  det  nedre

hullet  i  styreskinnen.  Sørg  for  at  kjeden

ikke glipper av skinnen.

12. Lås  skruen  (N)  stramt,  og  følg  trinn  13

for å justere kjedespenningen.

13. Vri spenningsringen stramt med klokken

(M); trekk ut kontrollknappen etter pilens

retning  (L)  som  skal  være  med  klokken

og dytt deretter kontrollknappen tilbake.

(Fig. 3G)

MERK:

  Styreskinnens  holdeknott  er  kun

trukket  til  med  hånd  på  dette  punktet  fordi

justering  av  sagkjeden  er  nødvendig.  Følg

instruksjoner  i  avsnittet  Spenningsjustering

av sagkjede.

1. Hold spissen på styreskinnen opp og vri

justeringskjederingen

(A)

MED

KLOKKEN  for  å  øke  kjedespenningen.

Vri kjederingen (A) MOT KLOKKEN for å

redusere spenningen på kjeden. Sørg for

at  kjeden  passer  godt  helt  rundt

styreskinnen. (Fig. 4)

2. Etter  at  justeringen  er  gjort,  og  mens  du

fremdeles  holder  spissen  på  skinnen  i

aller  øverste  posisjon,  strammer  du

sikkert  til  skinnens  holdeknott  (B).

Kjeden  har  riktig  spenning  når  det  sitter

stramt  rundt  hele  veien  og  kan  trekkes

rundt av en hånd med hanske på. (Fig. 4)

MERK:

 Hvis kjeden er vanskelig å rotere på

styreskinnen  eller  hvis  den  binder  seg,  er

spenningen  for  stram.  Dette  krever  mindre

justering som følger:

A. Løsne  skinnens  holdemutere  så  de  er

fingerstramme. Reduser spenning ved å

vri  skinnejusteringskjederingen  sakte

MOT KLOKKEN. Flytt kjeden bakover og

fremover på skinnet. Fortsett å justere til

kjeden roterer fritt, men passer godt. Øk

spenning  ved  å  vri  skinnejust-

eringskjederingen MED KLOKKEN

B. Når sagbladet har riktig spenning, holder

du  spissen  på  skinnen  i  aller  øverste

posisjon, og strammer sikkert til skinnens

holdeknott.

SPENNINGSJUSTERING AV SAGKJEDE

JUSTERE SAGKJEDEN:

Fig. 5

A

C

B

Fig. 3A

C

Fig. 3B

B

Fig. 3C

F

Fig. 3D

A

D

E

Fig. 3E

J

I

G

H

Fig. 3G

Fig. 3F

K

L

M

N

Fig. 4

A

B
