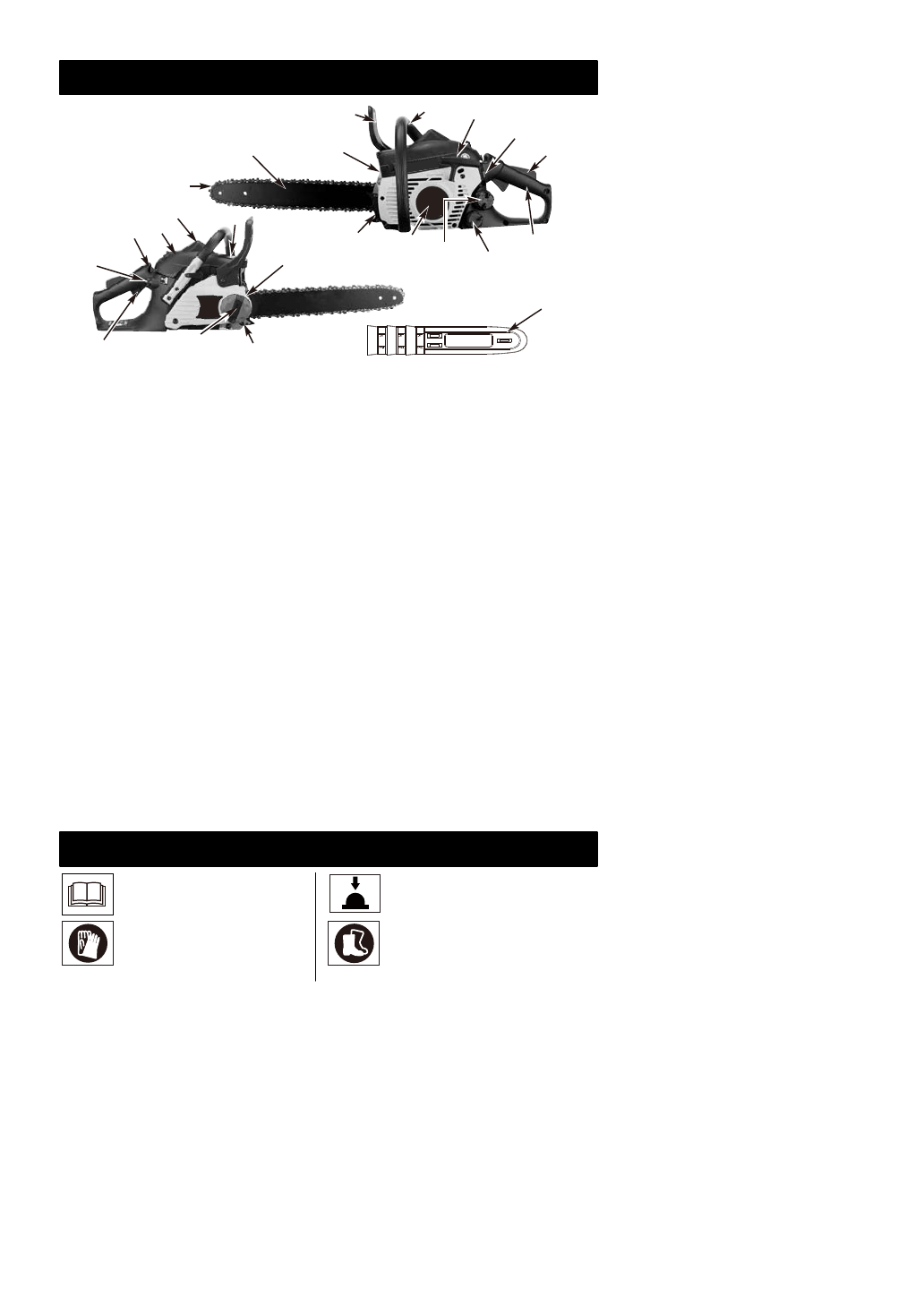

IDENTIFIKACE (CO JE CO?)

IDENTYFIKACJA SYMBOLI

-- 109 --

1.

Řetěz pily

2.

Vodící lišta

3.

Sítko lapače jisker

4.

Páčka brzdy řetězu/ochrana

ruky

5.

Přední rukojeť

6.

Rukojeť startéru

7.

Vypínač (ZAP/VYP)

8.

Plynovou páčku blokování

9.

Zadní rukojeť / přišroubované oko

10.

Víčko olejové nádrže

11.

Víčko palivové nádre

12.

Kryt startéru

13.

Deska s hroty

14.

Napínací kroužek řetězu

15.

Kryt výfuku

16.

Zapalovací svíčka

17.

Kryt filtru vzduchu

18.

Páčka automatického

sytiče

19.

Balonek nastřikovače

20.

Plyn spoušť

21.

Tlačítko ovládání krytu

řetězu

22.

Zachycovač řetězu

23.

Kryt vodící lišty

BEZPEČNOSTNÍ PRVKY

Čísla před odstavci odpovídají výše uvedeným číslům součástí, abyste se v bezpečnostních

prvcích snadno orientovali.

1

ŘETĚZ  S  NÍZKÝM  ZPĚTNÝM

„RÁZEM“

 přispívá ke snížení zpětného

rázu  pily,  resp.  jeho  intenzity,  díky

speciálně  navrženým  hloubkovým

měrkám a spojovacím článkům.

3

SÍTO  LAPAČE  JISKER

  zachycuje

částice sazí a jiné hořlavé materiály od

velikosti  0,023  palce  (0,6  mm)  z

výfukových plynů. Uživatel odpovídá za

dodržení  všech  místních,  státních  a

federálních  předpisů  a  zákonů

upravujících  používání  lapačů  jisker.

Další  informace  viz  Bezpečnostní

pokyny.

4

PÁČKA BRZDY ŘETĚZU / OCHRANA

RUKY

  chrání  levou  ruku  obsluhy  v

případě  sklouznutí  z  přední  rukojeti  za

chodu pily.

4

BRZDA  ŘETĚZU

  je  bezpečnostní

prvek  navržený  k  omezení  rizika

poranění  při  zpětném  rázu  pily  tím,  že

za několik tisícin sekundy zastaví řetěz.

Aktivuje se páčkou ŘETĚZU BRZDY.

7

VYPÍNAČ

  při  stisknutí  okamžitě  vypne

motor.  Pokud  chcete  motor  znovu

spustit,  musíte  vypínač  přesunout  do

polohy ON (ZAP).

8

PLYNOVOU  PÁČKU  BLOKOVÁNÍ

brání  nechtěnému  zvýšení  otáček

motoru.  Plyn  (20)  nelze  stisknout,

pokud  není  stlačena  bezpečnostní

západka.

22

ZACHYCOVAČ ŘETĚZU

 snižuje riziko

úrazu  při  přetržení  nebo  spadnutí

řetězu  za  chodu  pily.  Zachycovač

řetězu  je  navržen  tak,  aby  zachytil

šlehnutí řetězu.

13

1

7

5

6

11

2

17

20

22

21

14

23

16

18

3

4

10

12

15

19

8

9

Před použitím zařízení si přečtěte

všechny texty varovných nálepek

a návodu k obsluze.

Balonek nastřikovače

Pracujte v rukavicích

pro ochranu rukou.

Pracuje v ochranné obuvi.
