12


6.6.3. Установите выключатель зажигания в положение «I».















6.6.4. При холодном запуске двигателя необходимо закрыть дроссельную заслонку. Для

этого в пиле предусмотрено ручное управление дроссельной заслонкой,  при котором необ-
ходимо  установить  рычаг дроссельной заслонки  в  положение «Закрыто» (Рис. 4). Для это-
го необходимо вытянуть до упора рычаг управления дроссельной заслонкой из корпуса пи-
лы, предварительно нажав на клавишу блокировки курка газа и сам курок газа.  После уста-
новки рычага в положение  «Закрыто» клавишу курка газа и сам курок газа необходимо от-
пустить.

17

Регулярно  проводите  осмотр  пильной  цепи,  проверьте,  нет  ли  видимых  трещин  в  ме-

стах  сочленений  и  звеньях  цепи,  не  стала  ли  цепь  тугой  на  изгиб,  при  необходимости  заме-
ните цепь на новую.

Несколько советов для лица, производящего заточку и замену режущих звеньев  цепи:

-

рекомендуемые угловые параметры строгающих звеньев (резцов) и снижение ограничи-
телей глубины врезания приведены на рис. 5;

-

при заточке пильная цепь должна находиться в натянутом состоянии;

-

опиливать следует сначала все резцы с одной стороны, а затем с противоположной;

-

при заточке  резцов  напильник  следует  держать горизонтально  и сделать  два-три легких
движения вперед;

-

проверку ограничителей глубины врезания производить после 3-4 переточек;

-

следите,  чтобы  хвостовики  средних  (приводных)  звеньев  были  всегда  заостренными,
что обеспечит постоянную очистку паза шины от опилок;

-

для заострения хвостовика пользуйтесь круглым напильником (см. рис. 6);

-

для  замены  испорченных    резцов  и  приводных  звеньев  цепи  на  новые  необходимо:  вы-
нуть  заклепки,    удалить  поврежденную  деталь,    опилить  новые  детали  до  среднего
уровня  изношенных  (см.  рис.  7),  установить  новые  детали  на  место,  вставить    заклепки
и на плоской поверхности расклепать молотком.

7.3.2 Механический тормоз цепи перед каждым применением пилы проверяйте на пра-

вильность и чёткость срабатывания. Для этого крепко возьмитесь за обе рукоятки, запустите
пилу и левой рукой, не отпуская передней рукоятки пилы, сдвиньте рычаг тормоза цепи впе-
ред. Цепь при этом должна мгновенно остановиться. Для разблокирования тормоза переве-
дите рычаг тормоза в исходное положение.

Следите за состоянием рабочих поверхностей тормозной ленты и чашки сцепления.
7.3.3. Воздушный фильтр.

Внимание! Во избежание возгорания или вредных испарений нельзя чистить фильтр бензи-
ном или другим легковоспламеняющимися жидкостями (растворителями, спиртами и т.п.)

Загрязненный воздушный фильтр ухудшает рабочие свойства двигателя и увеличивает

потребление топлива и выброс вредных выхлопных газов.

Регулярно чистите фильтр после каждых 5 часов работы. Очистите крышку воздушно-

го фильтра поз. 7 (рис. 8) и пространство вокруг нее во избежание попадания грязи и опилок
в камеру карбюратора, когда крышка будет снята. Снимите фильтр.

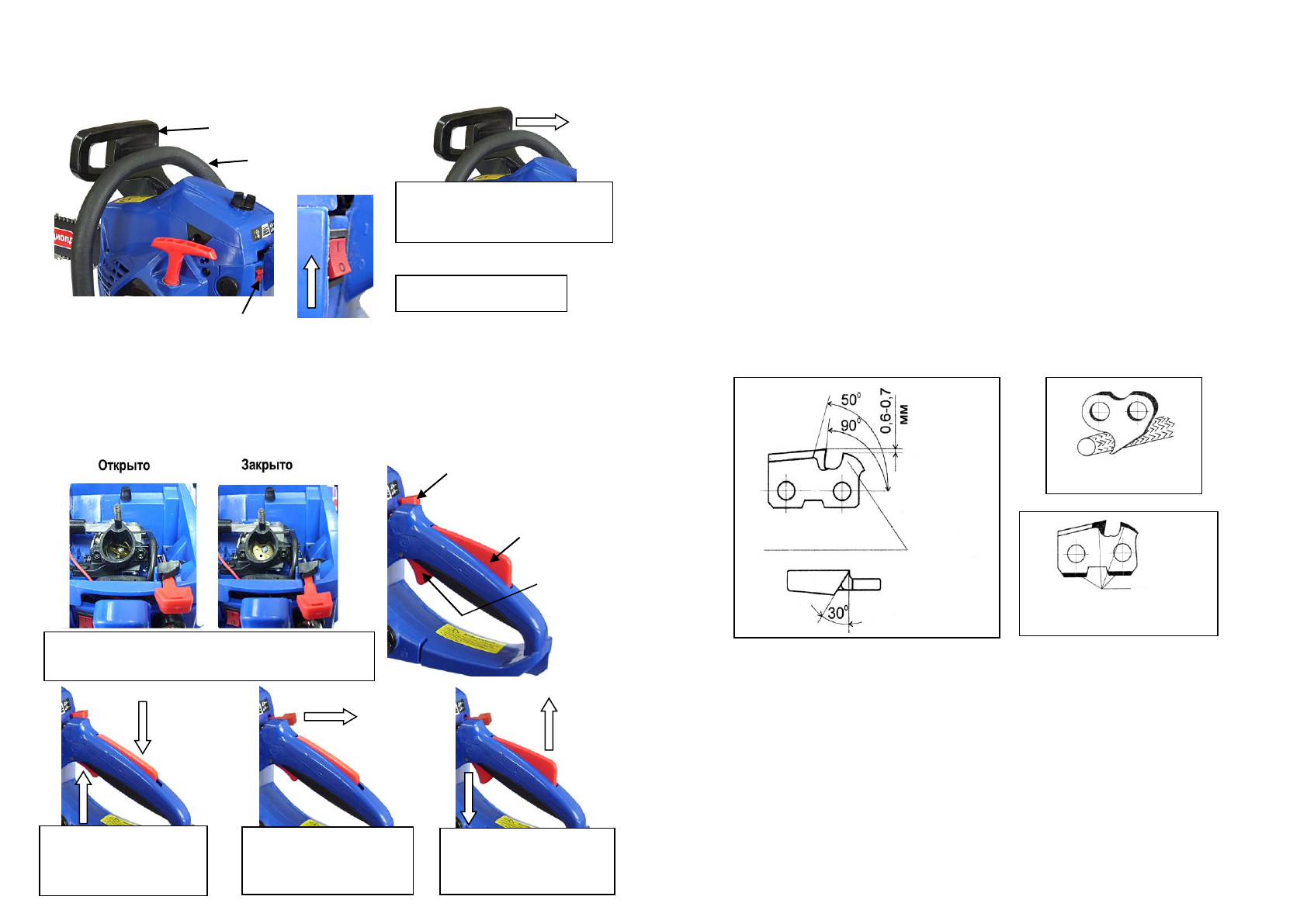

Рис. 4

Установка  рычага дроссельной за-

слонки в положения

 «Открыто» или «Закрыто»

Рычаг тормоза

Передняя

рукоятка пилы

Выключатель зажигания

2. Включить зажигание.

1. Потянуть рычаг тормоза цепи
в направлении передней руко-
ятки пилы.

Рычаг дроссельной
заслонки

Клавиша блокировки
курка газа
заслонки

Курок газа

3. Нажать на клавишу
блокировки курка и сам
курок газа.

4. Вытянуть до упора
рычаг дроссельной за-
слонки

5. Отпустить клавишу
блокировки курка газа и
курок газа

Ограничитель
глубины врезания

Рис. 5

Рис. 6

Рис. 7
