8

6. Подготовка пилы к работе и порядок работы

Перед началом работы и во время ее необходимо соблюдать требования раздела 5 “Указания
по технике безопасности” настоящего руководства.

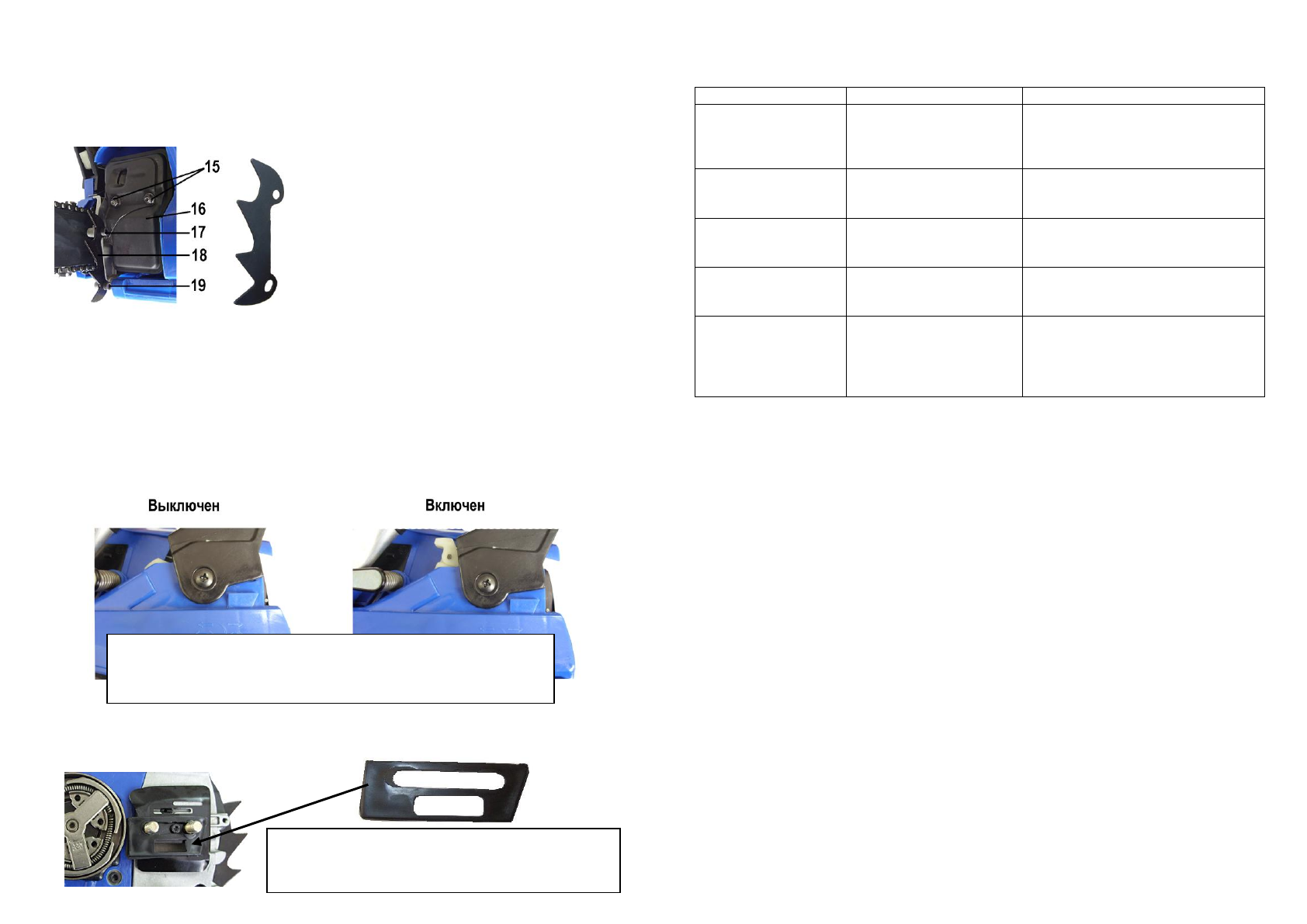

6.1. Установка упора-ограничителя.

6.1.1.

Установите  на

пилу

упор-

ограничитель  поз.  18  входящий  в  комплект  по-
ставки.  Для  этого:  открутите  винт  поз.  17;  при
помощи винта поз. 17 и винта поз. 19 (входящего
в  комплект  поставки)  закрепите  на  пиле  упор-
ограничитель поз. 18 (см.  фрагмент рис. 1).

Обратите  внимание  на    правильность

установки  упора-ограничителя  (зубья  должны
быть направлены вверх)



6.2. Установка и замена  шины и пильной цепи изделия.

Установите на пилу пильную шину и пильную цепь как это описано ниже.

6.2.1. Внимание! Цепь имеет острые зубья, при ее монтаже надевайте толстые защит-

ные перчатки. Соблюдайте предельную осторожность!

6.2.2. Убедитесь в том, что рычаг тормоза цепи поз. 4 находиться в рабочем для пилы

состоянии, то есть сам  тормоз «Выключен». Если тормоз цепи по каким-либо причинам
сработал (и рычаг тормоза  находиться в положении «Включен»), то необходимо перевести
тормозное устройство в состояние «Выключен» (рис. 2). Для этого потяните рычаг тормоза
цепи поз. 4 в направлении передней рукоятки пилы, освободив при этом от блокировки
вращательное движение муфты сцепления.
















6.2.3. Открутите гайки поз. 26 и снимите боковую крышку поз. 25. Снимите транспор-

тировочную пластину поз. 22, которая применяется только для транспортировки пилы без
установленной на ней шины (рис. 3) .

21

1

2

3

4. Двигатель сильно
дымит


1. Неправильный состав
топливной смеси
2. Воздушный фильтр
засорён

1. Приготовить смесь по инструкции

2. Очистить и/или заменить
фильтр

5. Нет смазки цепи,
цепь сильно нагрева-
ется

1. Засор в канале и/или
смазочных отверстиях
2. Масляный бак пуст

1. Прочистить каналы и отверстия в
шине
2. Залить масло в бак

6. При работающем
приводе цепь не дви-
жется

1. Включен тормоз
2. Неисправен тормоз це-
пи

1. Выключить тормоз
2. Отремонтировать тормоз

7. Ход цепи затруднен
или цепь сходит с
шины

1. Неправильное натяже-
ние цепи


1. Отрегулировать натяжение

8. Низкая производи-
тельность пиления


1. Цепь затуплена или
неправильно заточена
2. Неправильное натяже-
ние цепи


1. Заточить цепь

2. Отрегулировать натяжение


Примечание: Все ремонтные работы необходимо производить в авторизированных сервис-
ных центрах.

10. Гарантийные обязательства

10.1. Изготовитель  гарантирует  соответствие  пилы требованиям технических  регла-

ментов Таможенного союза ТР ТС 010/2011 (при соблюдении потребителем условий эксплу-
атации и хранения, установленных настоящим руководством по эксплуатации).

10.2. Гарантийный срок эксплуатации   пилы –  1 год с даты продажи.

10.3. При отсутствии  в талоне на гарантийный ремонт даты продажи, или печати мага-

зина, или подписи продавца гарантийный срок исчисляется с даты выпуска пилы.

10.4.  В  течение

гарантийного  срока  эксплуатации  владелец  имеет  право  на  бес-

платный  ремонт  при  предъявлении  гарантийного  талона.  Без  предъявления  гарантий-
ного талона   гарантийный ремонт не производится.

Внимание!

В  ремонт  изделие  принимается  только  в  чистом  состоянии:  поверхность  изде-

лия и рабочий инструмент  должны быть очищены от внешних загрязнений.

10.5.  Гарантии  не  расп

p

остраняются    на  пилы,  имеющий  дефекты,  вызванные  эксплуа-

тацией изделия с нарушением требований данного документа:

-

неисправность явилась следствием неправильной транспортировки и хранения пилы
(сильное загрязнение, ржавчина);

-

механическими повреждениями в результате удара, падения и т.п.;

-

повреждения в результате воздействия огня, агрессивных веществ и т.д.;

-

пила использовалась не по назначению;

-

для заправки пилы применялось запрещенная или некачественная топливная смесь,
масло;

-

сильным загрязнением внутренних полостей пилы пылью или иными посторонними
веществами, проникновением жидкостей внутрь пилы;

-

при наличии двух и более отказавших узлов и деталей, когда отказ одного узла (детали)
приводит к отказу следующих, при продолжении эксплуатации с признаками наруше-
ния нормальной работоспособности;

-

самостоятельным ремонтом, разборкой или переделкой изделия;

Установка рычага тормоза цепи

в положения

 «Выключен» или  «Включен»

Рис. 2

Транспортировочная пластина - устанавливается на
пилу при  транспортировке изделия без установленной
шины
