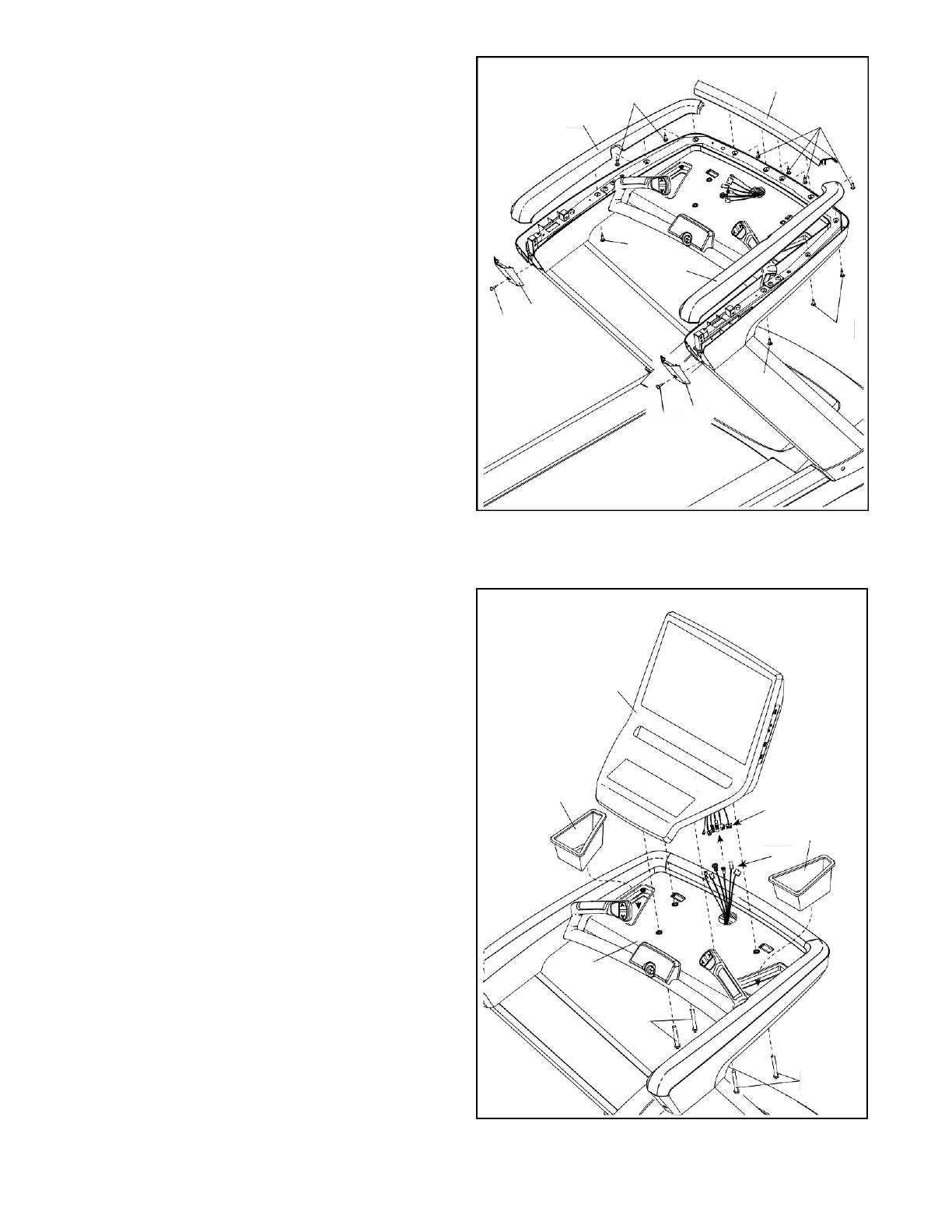

9.

Возьмите небольшую крышку от левого
поручня (98) и закрепите её при помощи
винтов M5 x 20мм (100).

Аналогичным образом закрепите крышку
от правого поручня (99).

Затем закрепите верхние накладки левого
(97) и правого (186) поручней при помощи
шести винтов M5 x 15мм (141).

После этого закрепите центральную накладку
поручня (185) четырьмя винтами M5 x 15мм
(141).

Сначала установите все винты перед тем,
как закручивать их.

10.

Вставьте левый (72) и правый (73) лотки для
бутылки в раму тренажёра (E) до щелчка.

Затем попросите помощи у второго человека,
который подержит собранную консоль (L)
возле поручня (E). Подсоедините провода (K)
от поручня тренажёра к соответствующим
проводам (M) собранной консоли.

Вставьте провода (K, M) в отверстия,
расположенные в раме тренажёра (E) таким
образом, чтобы подсоединить собранную
консоль (L) к поручню.

Будьте осторожны,

не зажмите провода.

Закрепите  собранную  консоль  (L)  при
помощи  четырёх  винтов  M8  x  70мм  (66);

сначала  установите  все  винты  перед
тем, как закручивать их.

8

97

141

100

141

141

100

99

9

185

141

 141

 186

98

10

L

72

M

73

K

 E

 66

66
