Завешение установки системы

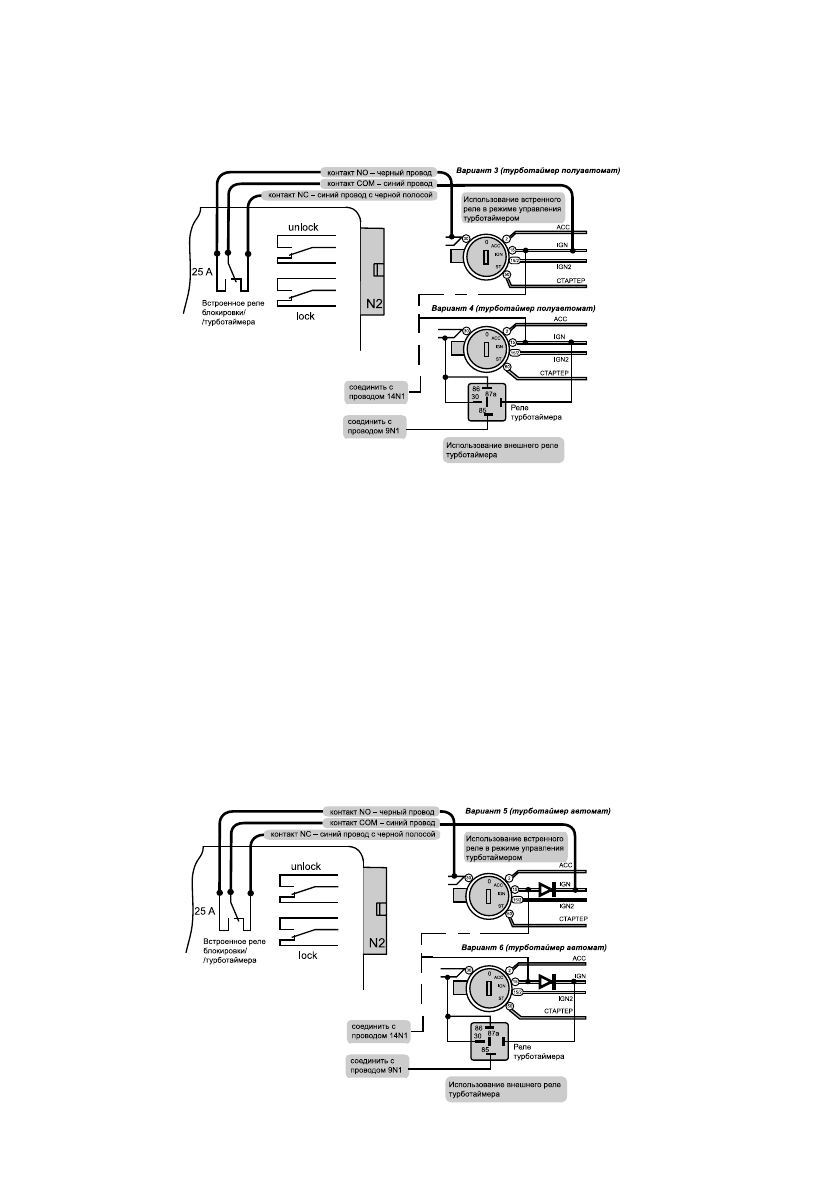

Схема включения ТТ без разрыва
провода зажигания автомобиля IGN_15 (полуавтомат)
Запуск турботаймера производится вручную. В этом случае, вход HB() (16N1 — стояночный тормоз)
управления запуском ТТ должен быть подключен к проводу стояночного тормоза автомобиля или до
полнительной кнопке, установленной в удобном месте, когда использование стояночного тормоза не
возможно (возможность примерзания тормозных колодок).
Если стояночный тормоз не включен, то при выключении зажигания ключом двигатель продолжа
ет работать неограниченное время (ожидание стояночного тормоза). Включение стояночного тормо
за активирует время задержки выключения двигателя по истечение которого двигатель выключится
автоматически. В любое время ТТ можно выключить командой экстренного выключения с брелока —
двойное нажатие кнопки СН2.
При запуске двигателя (включении зажигания автомобиля) с включенным стояночным тормозом тур
ботаймер переходит в режим ожидания (выключения стояночного тормоза) на неограниченное время.
В режиме полуавтомат функции F7, F9 не работают.
Схема включения ТТ с разрывом
провода зажигания автомобиля IGN_15 (автомат)
60
Содержание
- 2 Оглавление
- 4 Основные функции системы Sheriff ZX940; Охрана
- 5 Управление центральным замком; Сирена; «Комфорт»; Сервисуправление
- 6 Управление работой системы Sheriff ZX940; Функции кнопок брелоковпередатчиков
- 7 Комбинации индикаторов LCDдисплея
- 10 Запись кодов новых передатчиков (F18 — состояние «Секретный код»)
- 20 Режимы работы габаритных огней автомобиля; Примечание
- 21 Индикатор разряда/замена батареи; Для замены батареек в пятикнопочном брелокепередатчике; Для замены батареек в дополнительном брелокепередатчике
- 22 Дополнительные команды постановки системы на охрану; Пассивная (автоматическая) постановка системы на охрану; Подготовка; Ручная постановка системы на охрану
- 23 Постановка на охрану с работающим двигателем (функция «Any Stop»); Включение функции «Any Stop» с постановкой на охрану; Защита автомобиля в режиме охраны; Защита автомобиля при включенном режиме охраны
- 24 Сигналы предупреждения о попытке проникновения в автомобиль; Отключение системы/сервисный режим; Кнопка «Valet»
- 25 Для отключения системы с помощью персонального кода; Сервисный режим «Valet»; Включение режима «Valet».
- 26 Дополнительные функции пассивной безопасности; Автоматическое безопасное запирание дверей
- 29 Дополнительные функции активной безопасности; Режим «AntiHiJack» (защита от угона и захвата автомобиля); Отключение режима «AntiHiJack»
- 32 Дополнительные сервисные функции управления системой
- 33 Внимание
- 34 Дистанционно управляемый дополнительный канал CH2; Дистанционно управляемый дополнительный канал CH3
- 35 Программирование охранной системы; Программирование функций системы
- 36 Изменение персонального кода отключения системы
- 43 Руководство по установке; Установка основных компонентов системы
- 46 Подключение проводов системы; Важно; Описание функций проводов 18контактного разъема системы N1
- 49 Реле запирания; контактный белый разъем «Shock sensor 1» N4
- 51 Перережьте штатный провод запирания; желтый провод
- 52 Перережьте штатный провод отпирания; белый провод; Эксплуатация; Дополнительные полезные схемы управления центральным замком; Схема управления вакуумными системами «MercedesBenz», «Audi»
- 53 Внутрисалонное освещение с положительной полярностью; Установка (программирование) параметров функций
- 54 Выбор режимов работы световой индикациии системы
- 56 Установка времени работы центрального замка F12.1
- 60 Завешение установки системы
- 63 Комплектация Sheriff ZX940; Основные технические характеристики
- 64 Глоссарий (часто используемые термины и обозначения)
- 65 Удаленное цифровое реле блокировки R350
- 66 Приложение 2; Технические характеристики
- 67 Приложение 3; Датчик наклона/перемещений TMS207XL; Описание датчика; Инстркуция по подключению
- 68 Программирование датчика; Порог чувствительности датчика наклона
