ОТПИРАНИЕ
ДВЕРЕЙ
В
2
ЭТАПА
ПРИ
ВЫКЛЮЧЕНИИ
ОХРАНЫ
Желтый
/
Красный
провод
системы
может
быть
запрограммирован
как
“
отрицательный
выход
для
отпи
-
рания
всех
дверей
” (
программируемая
функция
# 1.14).
В
этом
случае
Желтый
/
Красный
провод
уже
бо
-
лее
не
будет
замыкаться
на
“
массу
”
при
последовательном
нажатии
кнопок
и
передатчика
.
Вме
-
сто
этого
Желтый
/
Красный
провод
будет
замыкаться
на
“
массу
”
на
0,7
с
при
повторном
нажатии
кнопки
передатчика
после
выключения
охраны
.
Подсоединение
:
Для
реализации
данной
функции
необходимо
будет
подсоединить
Синий
провод
от
-
пирания
6-
контактного
разъема
системы
только
к
электроприводу
,
установленному
в
двери
водителя
.
Подсоедините
Желтый
/
Красный
провод
18-
контактного
разъема
,
запрограммированный
как
“
отрица
-
тельный
выход
для
отпирания
всех
дверей
” (
программируемая
функция
# 1.14),
используя
,
при
необхо
-
димости
,
дополнительные
реле
,
к
проводам
отпирания
всех
остальных
дверей
.
ДОПОЛНИТЕЛЬНЫЕ
СХЕМЫ
ПОДКЛЮЧЕНИЯ
ПРОВОДОВ
СИСТЕМЫ
Подключение
цепи
управления
внутрисалонным
освещением
автомобиля
Синий
провод
18-
контактного
разъема
системы
может
использоваться
для
подключения
к
внутриса
-
лонному
освещению
и
реализации
функции
«
вежливой
подсветки
салона
».
Длительность
включения
данного
выхода
может
быть
запрограммирована
на
любой
промежуток
времени
от
1
с
до
60
с
(
програм
-
мируемая
функция
# 1.12).
Максимальная
нагрузка
выхода
– 300
мА
,
при
подключении
необходимо
ис
-
пользовать
дополнительное
реле
.
Подсоедините
Синий
провод
18-
контактного
разъема
системы
к
контакту
# 85
дополнительного
30
А
реле
и
подсоедините
контакт
# 86
реле
к
+12
В
через
предохранитель
.
Подсоедините
остальные
контак
-
ты
реле
в
соответствии
с
полярностью
цепи
внутрисалонного
освещения
автомобиля
как
показано
на
схемах
.
Максимальная
нагрузка
– 300
мА
.

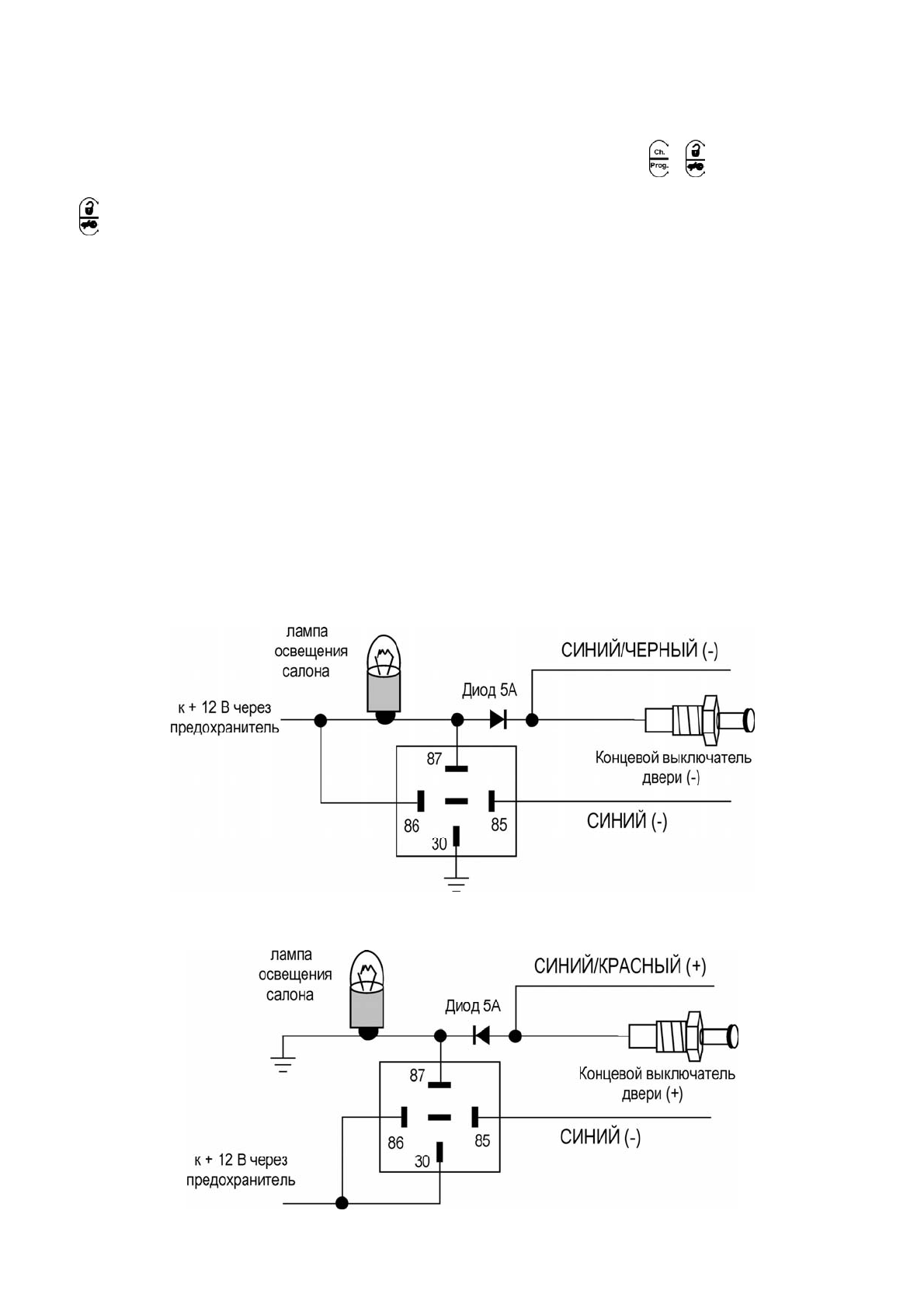

Примеры
схем
подключения
показаны
на
схемах
ниже
При
отрицательных
концевых
выключателях
дверей
:
При
положительных
концевых
выключателях
дверей
:
