KGB FX-7 “
Инструкция
по
эксплуатации
” © Saturn Marketing Ltd.
39
18-
КОНТАКТНЫЙ
РАЗЪЕМ
СИСТЕМЫ
:
ЧЕРНЫЙ
провод
:
минус
питания
,
соедините
с
“
массой
”
автомобиля
,
обеспечив
хороший
контакт
.
ОРАНЖЕВЫЙ
/
СЕРЫЙ
провод
:
a)
Основная
функция
Оранжевого
/
Серого
провода
системы
–
отрицательных
вход
триггера
капота
.
Под
-
ключите
Оранжевый
/
Серый
провод
к
концевому
выключателю
капота
,
замыкающемуся
на
“
массу
”
при
открывании
капота
.
b)
Оранжевый
/
Серый
провод
может
также
использоваться
для
подключения
датчика
температуры
.
В
этом
случае
при
закрытом
ка
-
поте
система
сможет
получать
информацию
о
температуре
под
капотом
автомобиля
и
сможет
использовать
ее
при
автомати
-
ческом
запуске
двигателя
по
датчику
температуры
.

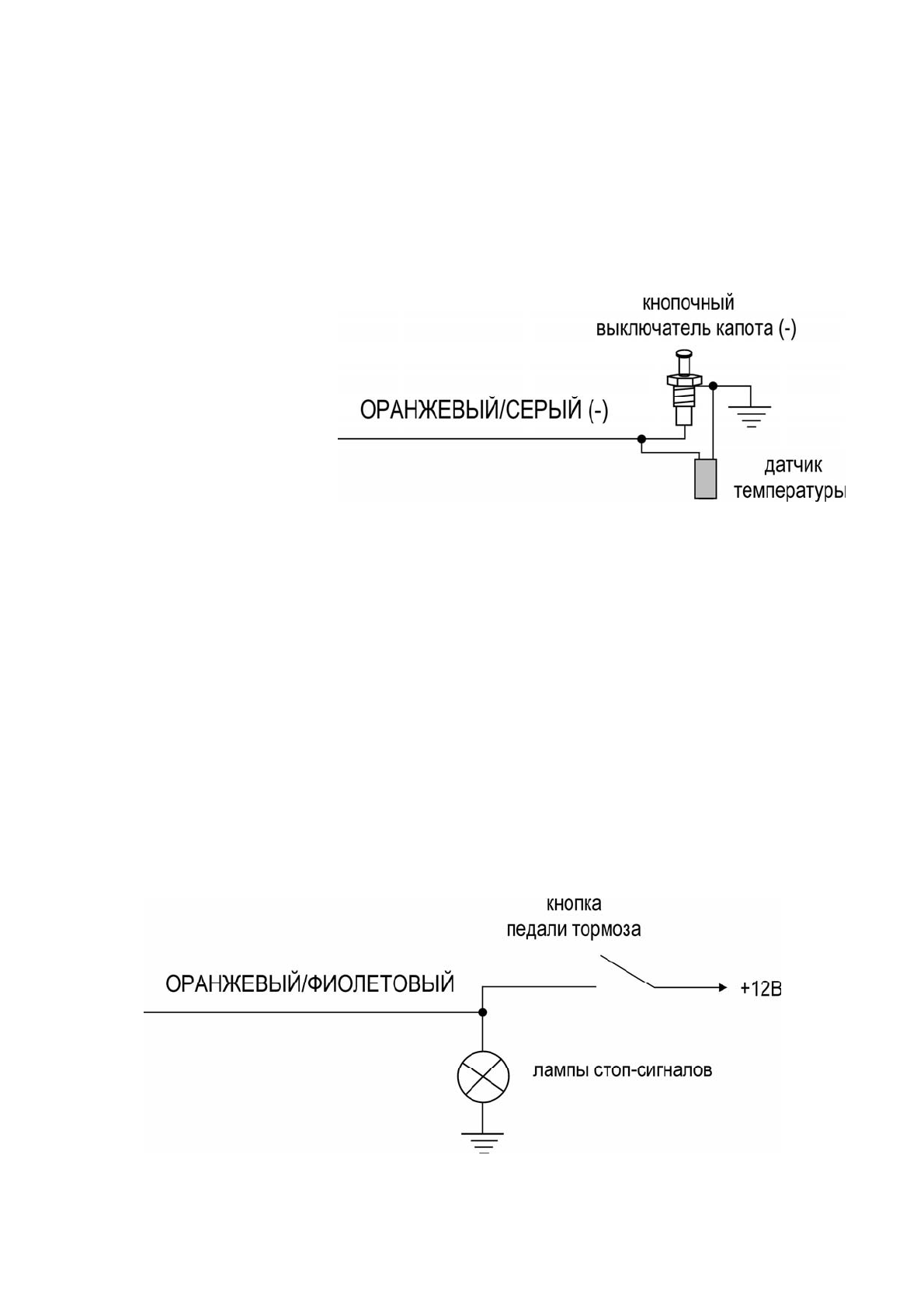

Подключи
-
те
датчик
температуры
как
пока
-
зано
на
схеме
.
Для
правильного
контроля
температуры
вход
кно
-
почных
выключателей
капота
не
должен
подключаться
к
лампе
подсветки
капота
соединенной
с
полюсом
+12
В
.
ОРАНЖЕВЫЙ
/
БЕЛЫЙ
провод
-
подключите
к
концевому
выключателю
багажника
,
замыкающемуся
на
“
массу
”
при
открывании
багажника
.
СИНИЙ
/
ЧЕРНЫЙ
провод
:
подключите
к
концевым
выключателям
дверей
,
замыкающимся
на
“
массу
”
при
открывании
дверей
.
СИНИЙ
/
КРАСНЫЙ
провод
-
подключите
к
концевым
выключателям
дверей
,
замыкающимся
на
+12
В
при
открывании
дверей
.
ОРАНЖЕВЫЙ
/
ФИОЛЕТОВЫЙ
провод
:
данный
вход
системы
используется
как
отрицательный
вход
контроля
состояния
ручного
(
стояночного
)
тормоза
или
педали
тормоза
.
При
наличии
положительного
потенциала
на
этом
проводе
дистанционный
и
автоматический
запуски
двигателя
будут
невозможны
.
Возникновение
положительного
потенциала
на
этом
проводе
в
режиме
запущенного
дистанционно
или
автоматически
двигателя
–
вызовет
немедленную
остановку
двигателя
.
Схемы
подключения
приведены
ниже
:
В
автомобиле
с
автоматической
коробкой
передач
подсоедините
Оранжевый
/
Фиолетовый
провод
к
проводу
,
идущему
от
стоп
-
сигналов
автомобиля
,
который
замыкается
на
+12
В
при
нажатии
педали
тормоза
:
