KGB FX-7 - Инструкция по эксплуатации - Страница 41

KGB FX-7 “

Инструкция

по

эксплуатации

”                                                                              © Saturn Marketing Ltd.

41

ЖЕЛТЫЙ

/

ЧЕРНЫЙ

провод

:

отрицательный

выход

 1-

го

канала

системы

для

дистанционного

отпирания

электрического

замка

крышки

багажника

 (

если

автомобиль

им

оборудован

).

Длительность

импульса

вы

-

ходного

сигнала

 0,7

с

  (

заводская

установка

).

Выход

данного

канала

может

быть

также

запрограммиро

-

ван

как

таймерный

от

 1

до

 60

секунд

  (

с

отключением

датчиков

системы

или

без

отключения

датчиков

)

или

 “

постоянный

” (“

защелка

”)

см

.

программирование

функции

 # 1.13

Максимальный

ток

нагрузки

 300

мА

,

для

подключения

требуется

дополнительное

реле

.

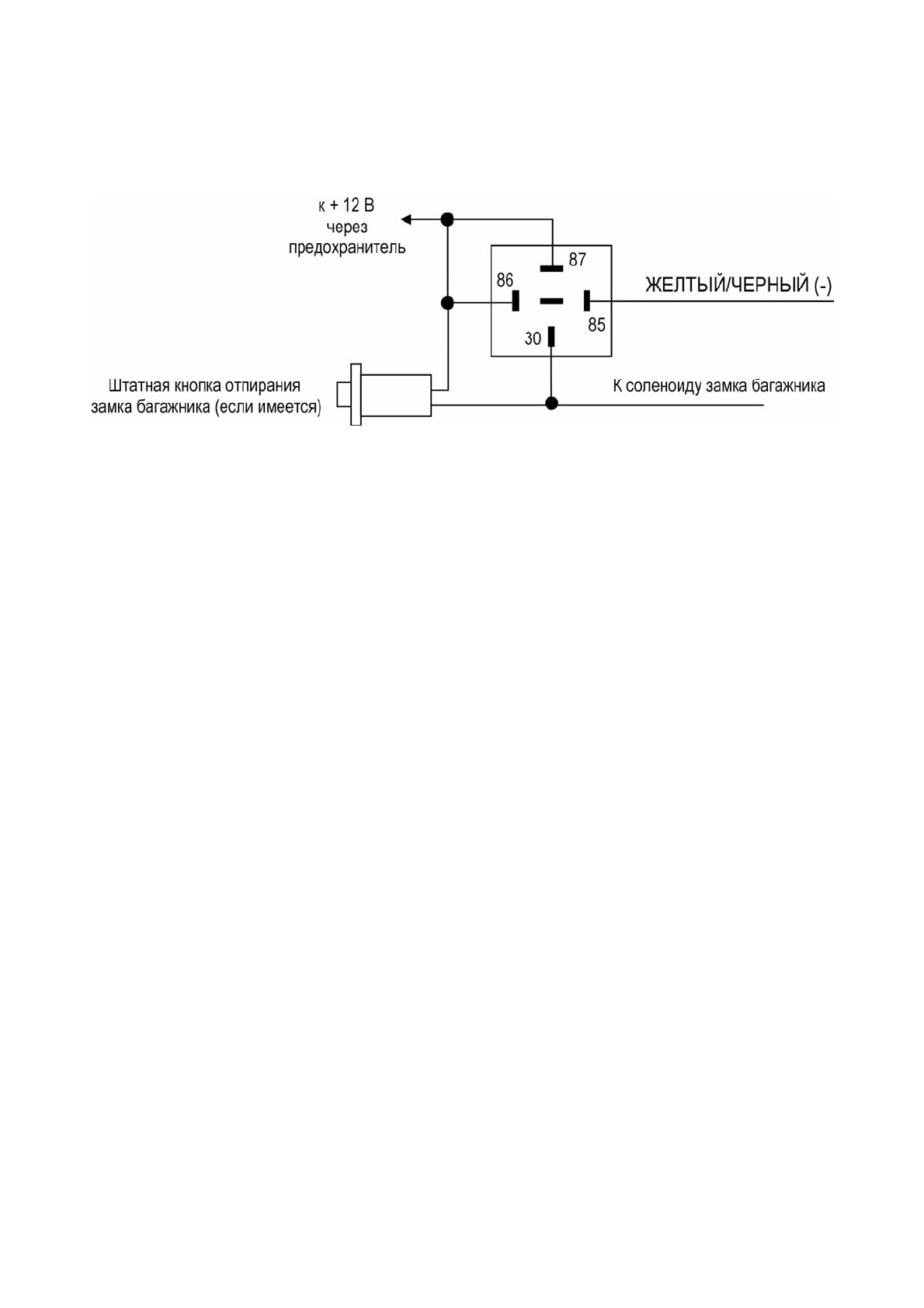

Схема

подключения

приведена

ниже

:

ЖЕЛТЫЙ

/

КРАСНЫЙ

провод

:

отрицательный

выход

 2-

го

канала

системы

для

реализации

функции

от

-

пирания

дверей

в

 2

этапа

или

для

дистанционного

управления

дополнительными

устройствами

.

Макси

-

мальный

ток

нагрузки

 300

мА

,

для

подключения

требуется

дополнительное

реле

.

Длительность

импуль

-

са

выходного

сигнала

программируется

как

импульсный

 0,7

с

,

таймерный

от

 1

до

 60

секунд

  (

с

отключе

-

нием

датчиков

системы

или

без

отключения

датчиков

)

или

  “

постоянный

 ” (“

защелка

”)

см

.

программиро

-

вание

функции

 # 1.14.

ЖЕЛТЫЙ

/

БЕЛЫЙ

провод

:

отрицательный

выход

 3-

го

канала

системы

для

дистанционного

управления

дополнительными

устройствами

.

Максимальный

ток

нагрузки

 300

мА

,

для

подключения

требуется

до

-

полнительное

реле

.

Длительность

импульса

выходного

сигнала

программируется

как

импульсный

 0,7

с

,

таймерный

от

 1

до

 60

секунд

  (

с

отключением

датчиков

системы

или

без

отключения

датчиков

)

или

  “

по

-

стоянный

 ” (“

защелка

”)

см

.

программирование

функции

 # 1.15.

Короткая

петля

ЧЕРНОГО

провода

:

выбор

ручной

или

автоматической

коробки

передач

.

При

автома

-

тической

КПП

петля

должна

быть

сохранена

.

При

ручной

КПП

петля

должна

быть

разрезана

.

СЕРЫЙ

провод

:

положительный

выход

для

подключения

к

сирене

.

Максимальный

ток

нагрузки

 2

А

.

РОЗОВЫЙ

провод

:

отрицательный

выход

состояния

.

Выход

активизируется

при

запуске

двигателя

и

включении

режима

турботаймера

и

может

быть

использован

для

обхода

штатных

цепей

блокировки

на

время

работы

двигателя

.

Подключение

данного

провода

также

может

быть

необходимо

в

том

случае

,

если

в

автомобиле

более

двух

цепей

зажигания

.

Максимальный

ток

нагрузки

 300

мА

,

для

подключения

требуется

дополнительное

реле

.

ЧЕРНЫЙ

/

БЕЛЫЙ

провод

:

отрицательный

выход

 “

состояния

”

системы

 (“

минус

на

охране

”),

замыкается

на

  «

массу

»

автоматически

при

включении

режима

охраны

,

при

включении

режима

иммобилайзера

,

ре

-

жима

 Anti-HiJack

и

при

дистанционном

или

автоматическом

запуске

двигателя

.

Максимальный

ток

нагрузки

 300

мА

,

для

подключения

требуется

дополнительное

реле

.

СИНИЙ

провод

:

отрицательный

дополнительный

программируемый

таймерный

выход

для

управления

внутрисалонным

освещением

 (

заводская

установка

)

или

для

управления

закрыванием

окон

автомобиля

(

см

.

программирование

функции

 # 1.12).

Максимальный

ток

нагрузки

 300

мА

,

для

подключения

требуется

дополнительное

реле

.

ЗЕЛЕНЫЙ

/

ЖЕЛТЫЙ

провод

:

подключите

к

лампам

указателей

поворота

или

габаритных

огней

.

Мак

-

симальный

ток

нагрузки

выхода

 7,5

А

.

ЧЕРНЫЙ

/

КРАСНЫЙ

провод

:

отрицательный

выход

для

дополнительной

блокировки

двигателя

НР

ре

-

ле

 (“

минус

при

выключенной

охране

”).

Максимальный

ток

нагрузки

 300

мА

,

для

подключения

необходимо

дополнительное

реле

.
