KGB FX-7 “

Инструкция

по

эксплуатации

”                                                                              © Saturn Marketing Ltd.

40

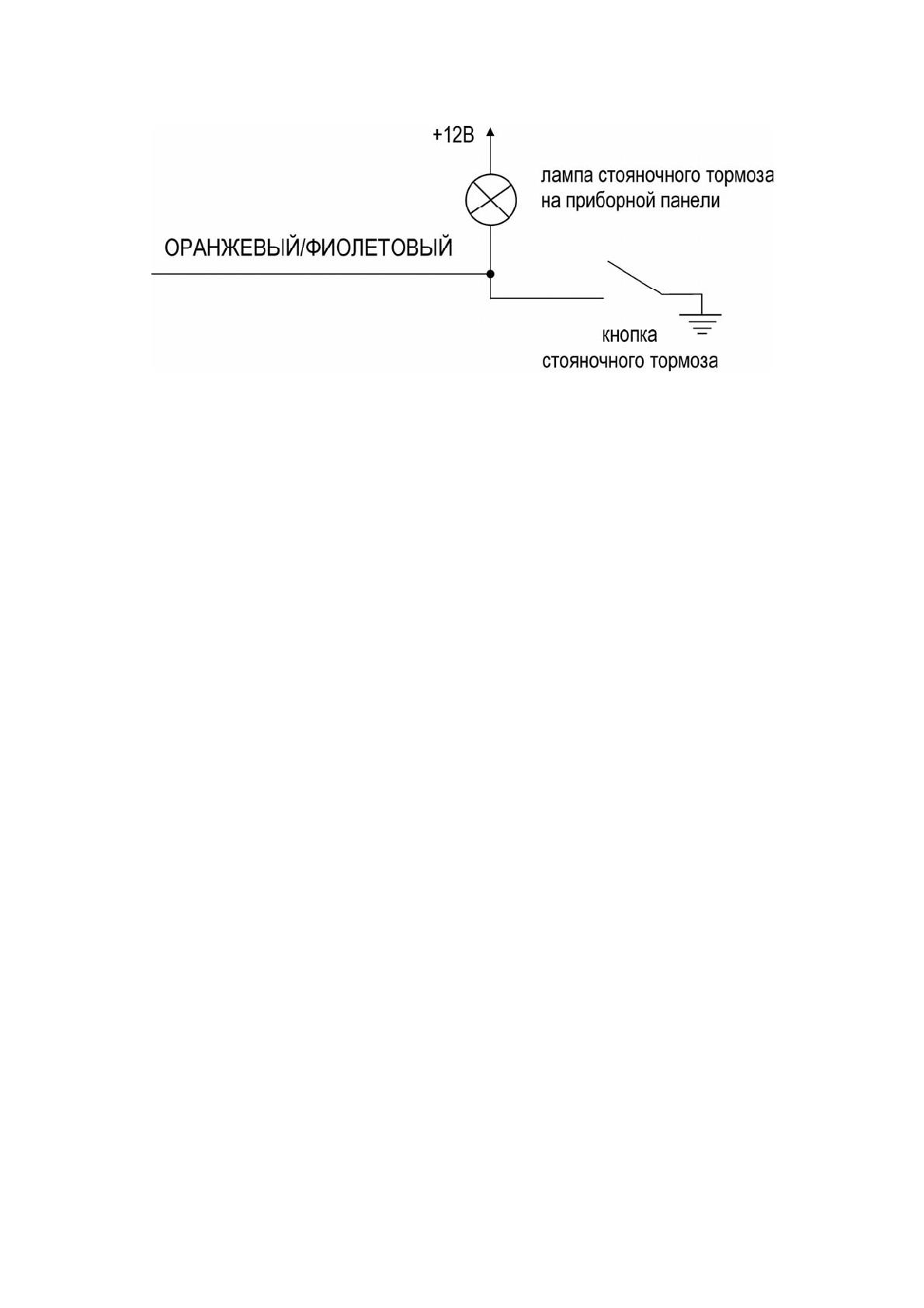

В

автомобиле

с

ручной

коробкой

передач

подсоедините

Оранжевый

/

Фиолетовый

провод

к

проводу

,

замыкающемся

на

массу

при

взведении

ручного

тормоза

:

СЕРЫЙ

/

ЧЕРНЫЙ

провод

:

 -

вход

контроля

работы

двигателя

.

Подключение

Серого

/

Черного

провода

необходимо

для

контроля

работы

двигателя

при

дистанционном

или

автоматическом

запуске

.

Контроль

работы

двигателя

может

производиться

либо

по

сигналу

на

вы

-

ходе

генератора

или

по

напряжению

бортовой

сети

автомобиля

 (

заводская

установка

),

либо

по

сигналу

на

штатном

проводе

тахометра

 (

программируемая

функция

 # 2.9).

Входное

сопротивление

входа

не

менее

 200

кОм

.

a)

При

использовании

Серого

/

Черного

провода

для

контроля

двигателя

по

сигналу

на

выходе

генерато

-

ра

успешный

запуск

двигателя

будет

контролироваться

по

изменению

напряжения

на

выходе

генерато

-

ра

после

успешного

запуска

двигателя

.

Подсоедините

Серый

/

Черный

провод

к

проводу

,

идущему

от

ге

-

нератора

к

индикаторной

лампе

разряда

батареи

или

к

индикаторной

лампе

давления

масла

,

располо

-

женной

на

приборной

панели

.

ВНИМАНИЕ

:

После

подключения

системы

указатели

поворота

включатся

 3

раза

.

После

этого

поверни

-

те

ключ

зажигания

в

положение

 «

ВКЛ

» (ON)

на

 10...15

с

,

затем

выключите

зажигание

.

Система

запомнит

полярность

сигнала

генератора

на

момент

пуска

стартера

.

После

программирования

полярности

сигна

-

ла

генератора

стартер

будет

выключаться

при

изменении

сигнала

на

выходе

генератора

,

совпадающим

по

времени

с

началом

работы

двигателя

,

не

дожидаясь

истечения

максимального

запрограммированно

-

го

времени

прокрутки

стартера

 (0,8

с

, 1,2

с

или

 2,0

с

,,

программируемая

функция

 # 2.9).

b)

При

использовании

Серого

/

Черного

провода

для

контроля

двигателя

по

напряжению

бортовой

сети

автомобиля

данный

провод

не

подключается

и

его

необходимо

заизолировать

.

Подтверждение

запуска

произойдет

автоматически

после

начала

работы

двигателя

.

ВНИМАНИЕ

:

Недостатком

данного

метода

контроля

является

фиксируемое

время

работы

стартера

.

Для

правильной

работы

стартера

без

избыточной

прокрутки

потребуется

подобрать

необходимую

дли

-

тельность

,

выбрав

одно

из

значений

времени

прокрутки

стартера

 (0,8

с

, 1,2

с

или

 2,0

с

,,

программируе

-

мая

функция

 # 2.9).

c)

Рекомендуется

подключать

Серый

/

Черный

провод

к

тахометру

  (

таходатчику

)

автомобиля

,

если

име

-

ется

такая

возможность

.

В

этом

случае

диагностика

запуска

двигателя

будет

проводиться

по

изменению

частоты

сигнала

тахометра

и

система

будет

автоматически

выключать

стартер

одновременно

с

нача

-

лом

работы

двигателя

,

не

дожидаясь

истечения

максимального

времени

прокрутки

стартера

 3,6

с

.

ВНИМАНИЕ

:

Мы

настоятельно

рекомендуем

проверить

правильность

подключения

Серого

/

Черного

провода

к

проводу

тахометра

автомобиля

с

помощью

следующего

тестового

режима

:

1.

Подсоедините

Красный

провод

 6-

контактного

силового

разъема

к

питанию

 +12

В

.

2.

Подсоедините

Черный

провод

 18-

контактного

разъема

системы

к

 «

массе

».

3.

Подсоедините

Серый

/

Черный

провод

 18-

контактного

разъема

системы

к

проводу

тахометра

.

4.

Запустите

двигатель

с

помощью

ключа

зажигания

.

5.

Если

СИД

системы

начнет

равномерно

мигать

,

то

это

значит

,

что

Серый

/

Черный

провод

системы

подключен

правильно

.
