ПОДСОЕДИНЕНИЕ
ПРОВОДОВ
СИСТЕМЫ
18-КОНТАКТНЫЙ РАЗЪЕМ (нижний ряд):
ЧЕРНЫЙ ПРОВОД: "МАССА"
Черный провод подает "массу" на основной блок системы.
Подсоединение:
Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-
земленным частям корпуса автомобиля.
ВНИМАНИЕ:
Не перепутайте этот провод с тонким Черным проводом антенны, который выходит из цен-
трального блока управления отдельно.
ТЕМНО-СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД КАНАЛА 2 (200 мА)
1) ТЕМНО-СИНИЙ провод замыкается на "массу" на 1 секунду при нажатии и удерживании в течение 3 се-
кунд кнопки (кнопки 3) передатчика при снятой охране и выключенном зажигании, и используется для
дистанционного открывания электрического замка крышки багажника (если автомобиль им оборудован).
Примечание:
Выход для отпирания крышки багажника будет также работать при включенном зажигании, но
только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное открывание
багажника при движении автомобиля.
Если же данный выход системы активизирован при включенном режиме охраны, то в этом случае система
одновременно на 3 секунды отключит датчик удара и триггер капота/багажника для того, чтобы открывание
багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, сис-
тема опять автоматически возьмет эти цепи под охрану.
ВНИМАНИЕ:
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и
должен использоваться только для управления катушкой дополнительного реле. Подсоединение ТЕМНО-
СИНЕГО провода непосредственно к сильноточным цепям замка багажника или к некоторым устройствам
дистанционного запуска двигателя приведет к повреждению основного блока системы
Подсоединение:
Подсоедините
ТЕМНО-СИНИЙ провод к кон-
такту № 85 дополнительного
З0А реле, подсоедините контакт
№ 86 реле к +12В. Подсоедини-
те остальные контакты реле как
показано на схеме.

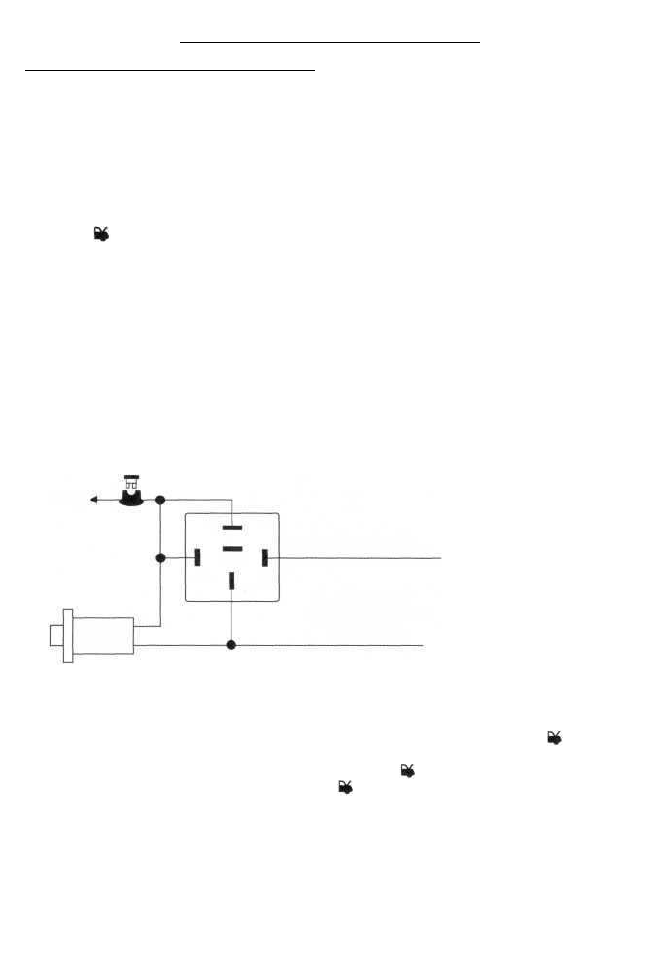

ПОДСОЕДИНЕНИЕ ЗАМКА БАГАЖНИКА С
ИСПОЛЬЗОВАНИЕМ ДОПОЛНИТЕЛЬНОГО РЕЛЕ
К + 1 2 В
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-
ными
иными дополнительными устройствами.
Режим работы выхода канала 2 системы в этом случае
может быть запрограммирован при установке системы (программируемая функция № 17) как
•
"импульсный"
сигнал, активизируемый на 1 секунду или на все время, пока кнопка передатчика
удерживается в нажатом положении, но не более 25 секунд;
•
"постоянный"
сигнал, активизируемый при нажатии кнопки передатчика на 3 секунды и работаю-
щий до следующего нажатия и удерживания кнопки передатчика на 3 секунды.
Если выход канала 2 системы запрограммирован как "импульсный" или как "постоянный" сигнал:
• выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
• для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания
системы, система автоматически отключит вход датчика удара и вход дополнительного датчика на все
время, пока выход канала 2 активизирован, + еще 3 секунды.
ALLIGATOR M-700 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
8
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
87
87a
85
80
86
Т Е М Н О - С И Н И Й (-)
к соленоиду
отпирания замка
багажника
Кнопка
замка
