Подсоединение:
Подсоедините СЕРЫЙ провод системы к клемме № 86 дополнительного реле. Подсоеди-
ните клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ
зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение 0В, когда ключ зажига-
ния находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87А реле. Подсое-
дините другую часть провода к клемме № 30 реле как показано на схеме.
Примечание:
Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
4) СЕРЫЙ провод может быть запрограммирован как
"отрицательный выход для управления внутри-
салонным освещением автомобиля"
(программируемая функция № 19). В этом случае провод уже бо-
лее не управляться при нажатии кнопок передатчика, вместо этого СЕРЫЙ провод будет автоматически
замыкаться на "массу" на 30 секунд после снятия системы с охраны и импульсно при срабатывании систе-
мы, обеспечивая включения внутрисалонного освещения (при установке дополнительного реле).
Подсоединение:
Под-
соедините СЕРЫЙ про-
вод к клемме № 86 до-
полнительного З0А реле
и подсоедините клемму
№ 85 реле к +12В через
предохранитель. Под-
соедините остальные
контакты реле в соот-
ветствии с полярностью
цепи внутрисалонного
освещения автомобиля
как показано на схемах.

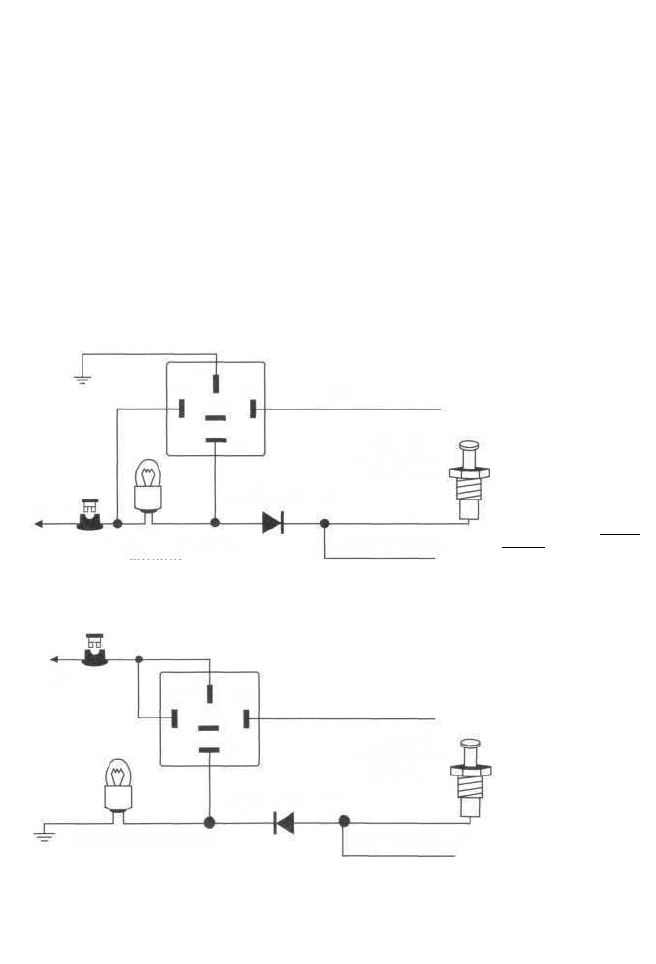

ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ
плафон освещения
салона
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ
+ 1 2 В
С Е Р Ы Й ("-")
ВНИМАНИЕ: Обяза-
тельно
используйте
диод для изолирования
цепи управления внут-
рисалонным освещени-
ем от цепи триггера
двери. В противном
случае не сможет пра-
вильно работать функ-
ция пассивной поста-
новки на охрану и функ-
ция автоматической по-
вторной постановки
системы в режим охра-
ны.
ALLIGATOR M-700 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
11
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
30
86
8 7 а
85
87
Диод 1N5301 (5А)
плафон
освещения
салона
Ф И О Л Е Т О В Ы Й
Концевой
выключатель
двери (+)
30
85
8 7 а
86
С Е Р Ы Й ("-")
Концевой
выключатель
двери (-)
87
Диод 1N5301 (5А)
К О Р И Ч Н Е В Ы Й
+ 1 2 В
