2) Вы можете использовать также СЕРЫЙ провод для того, чтобы система подавала питание на замок за-
жигания в течение определенного времени.
В этом случае Вы сможете ставить систему в режим
охраны с заведенным двигателем, не оставляя ключи в замке зажигания
(если программируемая
функция № 13 включена):
• Перед выключением зажигания активизируйте выход канала 3, нажав кнопку и кнопку передатчика
одновременно на 2 секунды. Система начнет подавать напряжение на замок зажигания в обход ключа
зажигания.
• Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-
дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра-
ботающим двигателем.
• После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После этого
отключите канал 3 системы, нажав кнопку и кнопку передатчика одновременно на 2 секунды. Дви-
гатель будет продолжать работать.

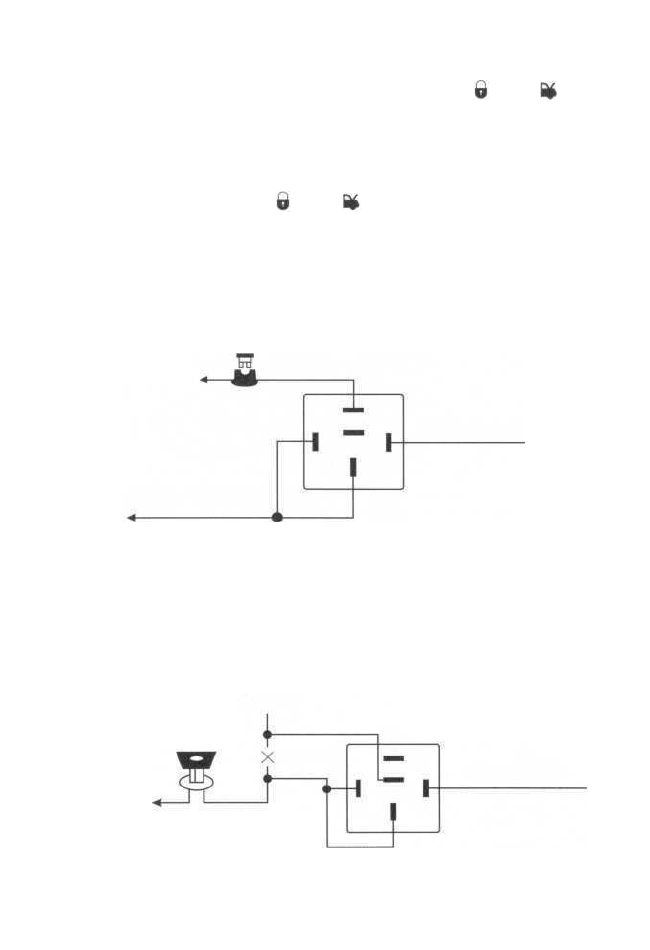

Для реализации данной функции:
a) Запрограммируйте выход канала 3 системы (СЕРЫЙ провод) как "постоянный";
b) Подсоедините СЕРЫЙ провод системы к клемме № 85 дополнительного реле.
c) Подсоедините клеммы № 86 и № 30 реле к проводу от замка зажигания, на который поступает напряже-
ние + 12В, когда ключ зажигания находится в положениях "ВКЛ" (ON) и "ЗАПУСК" (CRANK) и присутствует
напряжение 0В, когда ключ зажигания находится в любом ином положении. Подсоедините клемму № 87
реле к постоянному питанию +12В через предохранитель как показано на схеме ниже.
+
12В
ВНИМАНИЕ:
данное дополнительное реле должно быть подключено
ДО
места подключения цепи блоки-
ровки зажигания (если данная цепь используется).
3) СЕРЫЙ провод может быть также запрограммирован как
"отрицательный выход при включенном
режиме охраны"
(программируемая функция № 19). В этом случае провод уже более не управляться при
нажатии кнопок передатчика; вместо этого этот провод будет автоматически замыкаться на "массу" при
включенном режиме охраны и может использоваться для управления дополнительным нормально замкну-
тым реле блокировки стартера.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.
Ключ
зажигания
+12
В от
аккумулятора
дополнительное
нормально
замкнутое
реле
блокировки
стартера
+12 В
при
ключе
зажигания
в
положении "Старт"
ALLIGATOR M-700 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
10
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
разрезать
Стартер
87
86
87а
85
30
С Е Р Ы Й ("-")
С Е Р Ы Й ("-")
8 7
8 7 а
85
86
3 0
к замку зажигания
