Черный провод
антенны
к нормально разомкнутому
реле блокировки стартера
(см. схему)

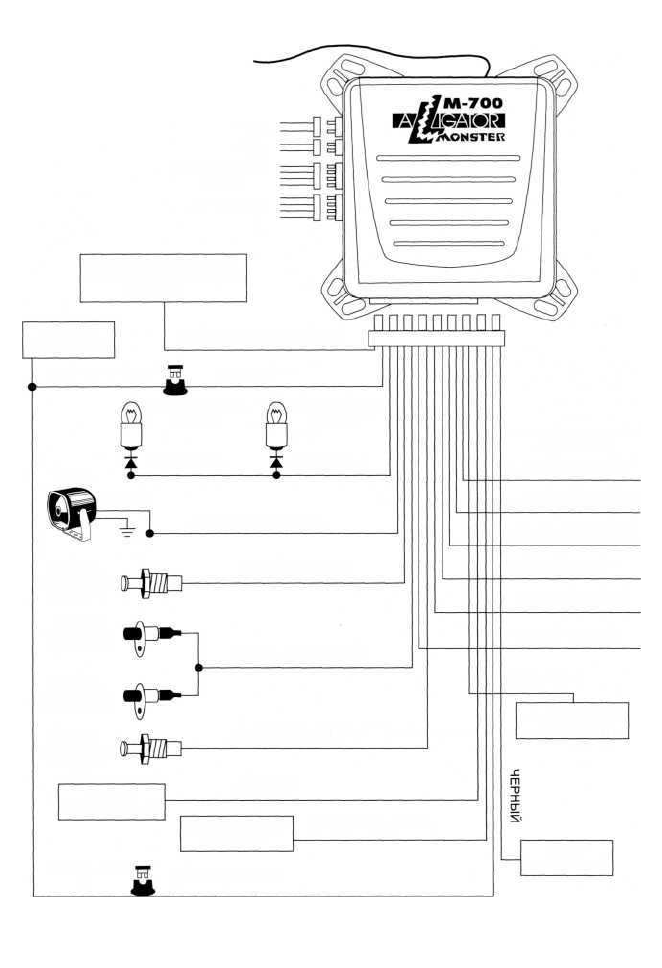

ALLIGATOR M-700 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
22
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
КРАСНЫЙ/БЕЛЫЙ
предохранитель
5А
выход 2-го канала
("-" 200 мА)
ТЕМНО-СИНИЙ ("-")
Ж Е Л Т Ы Й
к+12В на
замке зажигания
ФИОЛЕТОВЫЙ ("+")
Концевой
выключатель
двери ("+")
Концевой
выключатель
багажника ("-")
Концевой
выключатель
капота ("-")
ТЕМНО-ЗЕЛЕНЫЙ ("-")
Концевой
выключатель
двери ("-")
КОРИЧНЕВЫЙ ("-")
БЕЛЫЙ/ЧЕРНЫЙ ("+")
Красный
БЕЛЫЙ ("+")
Сирена
БЕЛЫЙ ("+")
Левый указатель
поворота
Правый указатель
поворота
КРАСНЫЙ
предохранитель 15А
к+12В от
аккумулятора
ОРАНЖЕВЫЙ/БЕЛЫЙ ("-")
Датчик удара
Дополнительный
датчик
Valet
С И Д
провода для подключения
замков дверей
ЗЕЛЕНЫЙ/БЕЛЫЙ
ЗЕЛЕНЫЙ/КРАСНЫЙ
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
СИНИЙ/БЕЛЫЙ
СИНИЙ/КРАСНЫЙ
СИНИЙ/ЧЕРНЫЙ
СЕРЫЙ ("-")
выход 3~го канала
("-" 200 мА)
"масса"
аккумулятора
