5) Если автомобиль оборудован электрическими стеклоподъемниками, СЕРЫЙ провод системы может
быть запрограммирован как
"отрицательный выход для закрывания окон автомобиля при поста-
новке системы на охрану"
(программируемая функция № 19). В этом случае провод уже более не управ-
ляться при нажатии кнопок передатчика, вместо этого на этот провод будет автоматически подаваться по-
стоянный сигнал в течение 30 секунд после постановки системы на охрану с помощью брелка-передатчика.
Нажатие кнопки передатчика в течение этих 30 секунд остановит работу стеклоподъемников, не снимая
систему с охраны.
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секун-
ды.
Подсоединение:
Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на "массу" происходит закрывание окон. Подсоедините СЕРЫЙ провод к
данному проводу.
6) СЕРЫЙ провод может быть также запрограммирован как
"отрицательный выход для управления
пейджером"
.
В этом случае он также уже более не управляться при нажатии кнопок передатчика, вместо
этого СЕРЫЙ провод будет автоматически замыкаться на "массу" при срабатывании системы.
+
12В
Подсоединение:

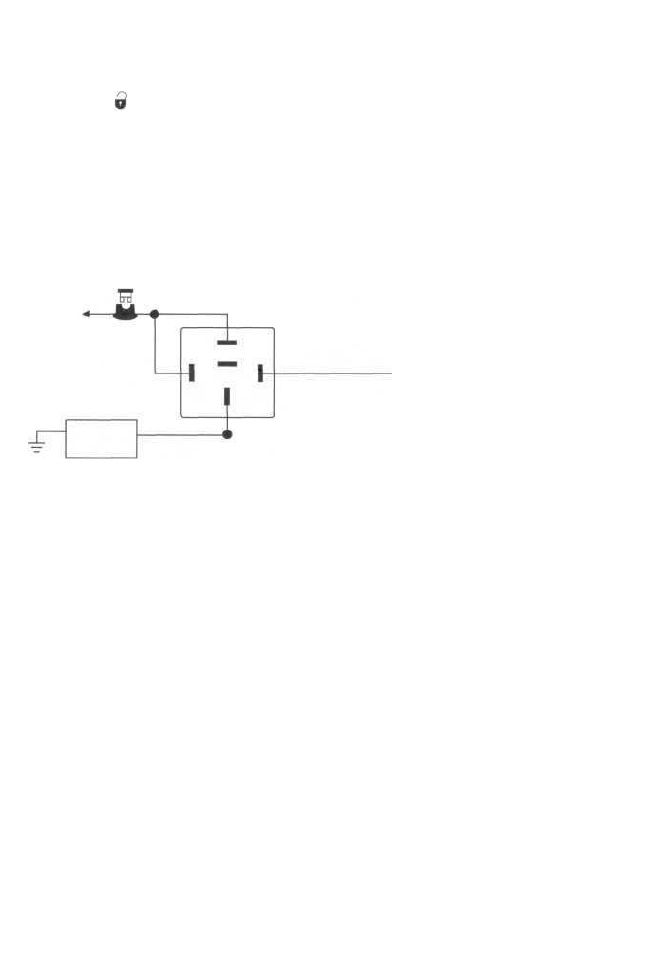

Подсоедините СЕРЫЙ
провод к проводу отрицательного триг-
гера дополнительного пейджера. В том
случае, если пейджер управляется по-
ложительным триггером, используйте
дополнительное реле, как показано на
схеме.
ЗЕЛЕНЫЙ/КРАСНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
СИНИЙ/БЕЛЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК-
ТРОПРИВОДА
1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля обеспечивает немед-
ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы
функции пассивной постановки на охрану.
Подсоединение:
Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании
двери (большинство автомобилей Ford, ГАЗ), Вы должны подсоединить ФИОЛЕТОВЫЙ провод к одному из
штатных концевых выключателей. В большинстве случаев ФИОЛЕТОВЫЙ провод достаточно подсоеди-
нить только к одному концевому выключателю независимо от количества дверей в автомобиле.
ВНИМАНИЕ:
Не используйте ФИОЛЕТОВЫЙ провод, если концевые выключатели дверей отрицательной
полярности (См. КОРИЧНЕВЫЙ провод ниже).
2) В случае если в автомобиле используются концевые выключатели дверей отрицательной полярности,
ФИОЛЕТОВЫЙ провод может быть также запрограммирован как "Положительный вход для подключения 5-
проводного электропривода" (программируемая функция № 15). В этом случае, при замыкании ФИОЛЕТО-
ВОГО провода на +12В система будет автоматически подавать импульс для отпирания дверей автомобиля,
а при отключении +12В - импульс для запирания дверей автомобиля, но
только при выключенном режи-
ме охраны.
Использование данной функции позволит Вам реализовать функцию "центрального замка" без необходи-
мости использования дополнительного модуля, достаточно будет только установить один 5-проводный
электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-
пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-
томобиля.
ALLIGATOR M-700 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
12
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
87
87а
85
86
30
+
12В
пейджер
С Е Р Ы Й ("-")
